基于STM32单片机的厨房安全系统设计

基于STM32单片机的厨房安全系统

一.系统设计

整个系统以STM32 单片机作为核心控制器，通过DS18b20测温，通过CO传感器检测CO浓度，通过火焰传感器检测火焰，通过烟雾传感器检测烟雾浓度，通过可燃气体传感器检测可燃气体，检测到的数据通过无线模块上传到手机APP,，通过蜂鸣器报警。

图1 系统框图

二.硬件设计

本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机，该系统主要由DS18b20测温模块，CO检测模块，继电器模块，烟雾检测模块，可燃气体检测，焰火检测组成。

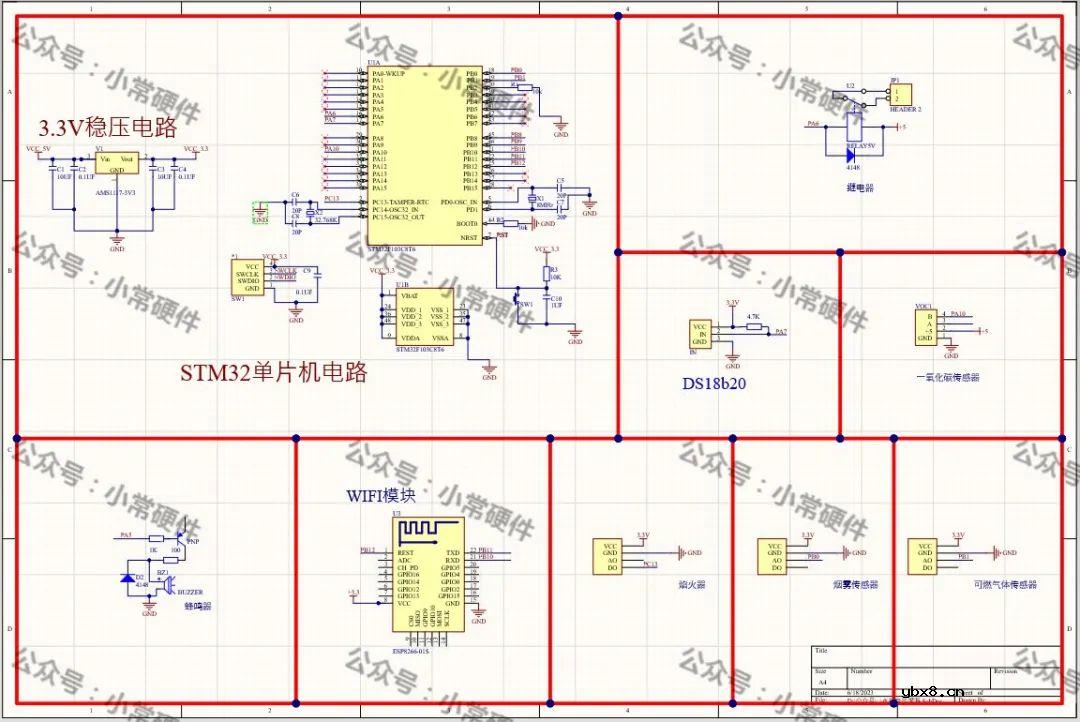

图2 硬件电路

三.软件设计

 系统在完成系统初始化后就开始进行温度检测，CO浓度检测，火焰检测，烟雾检测，可燃气体检测，检测到的数据通过无线模块上传，当判断数据超限或检测到明火时，蜂鸣器报警并控制继电器关阀。

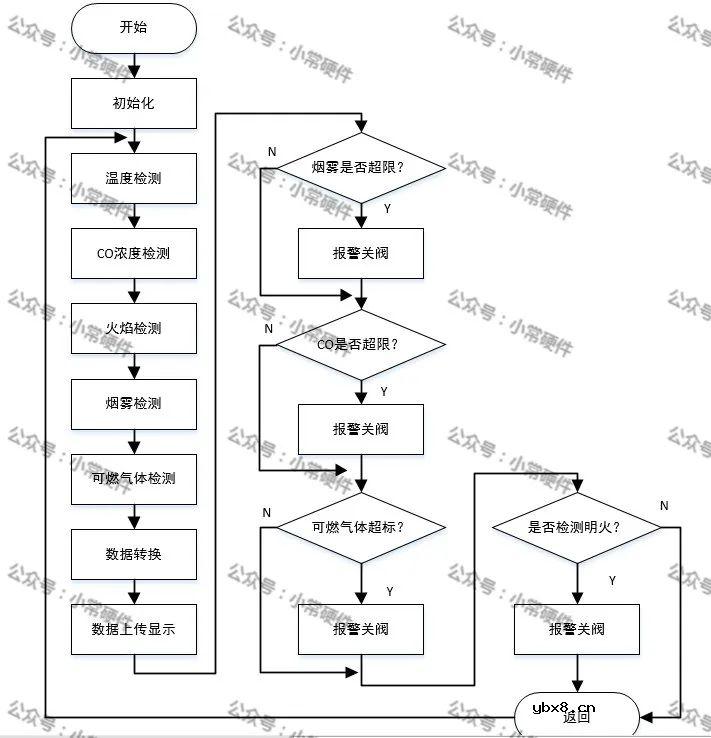

图3 程序流程图

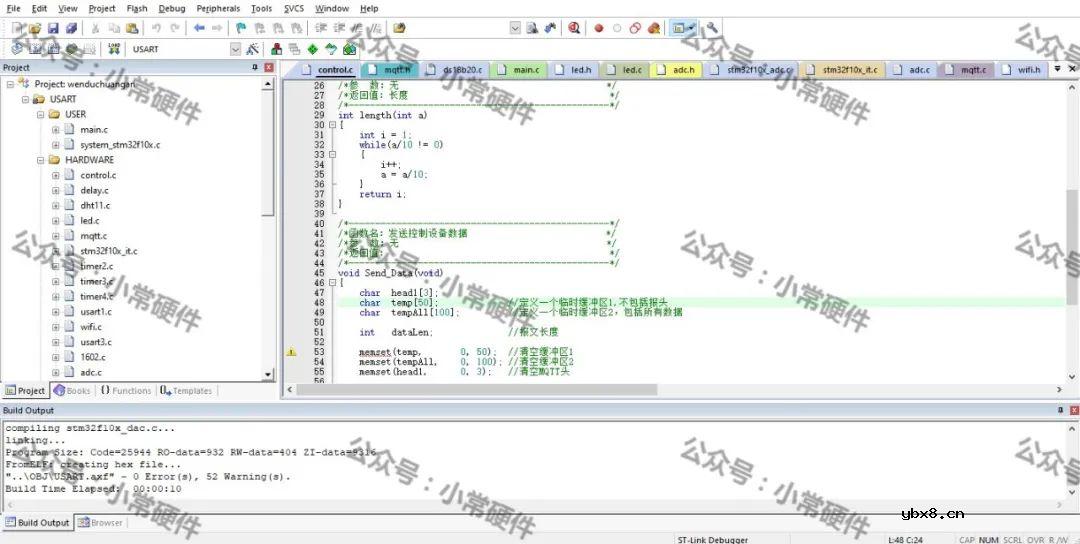

图4 主程序
