基于STM32单片机的多肉系统设计

基于STM32单片机的多肉系统

一.系统设计

本次多肉系统的设计使用STM32单片机作为控制核心，通过DS18b20检测温度，通过土壤湿度传感器检测土壤湿度，通过光敏电阻检测光照强度，检测数据通过OLED12864显示屏显示并通过ESP8266无线传输模块上传数据到上位机端。通过继电器控制降温，加热和浇水。

图1 系统框图

二.硬件设计

本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机，该系统主要由OLED12864显示模块，土壤湿度检测模块，DS18b20温度检测模块，继电器模块，光敏电阻模块，ESP8266无线传输模块组成。

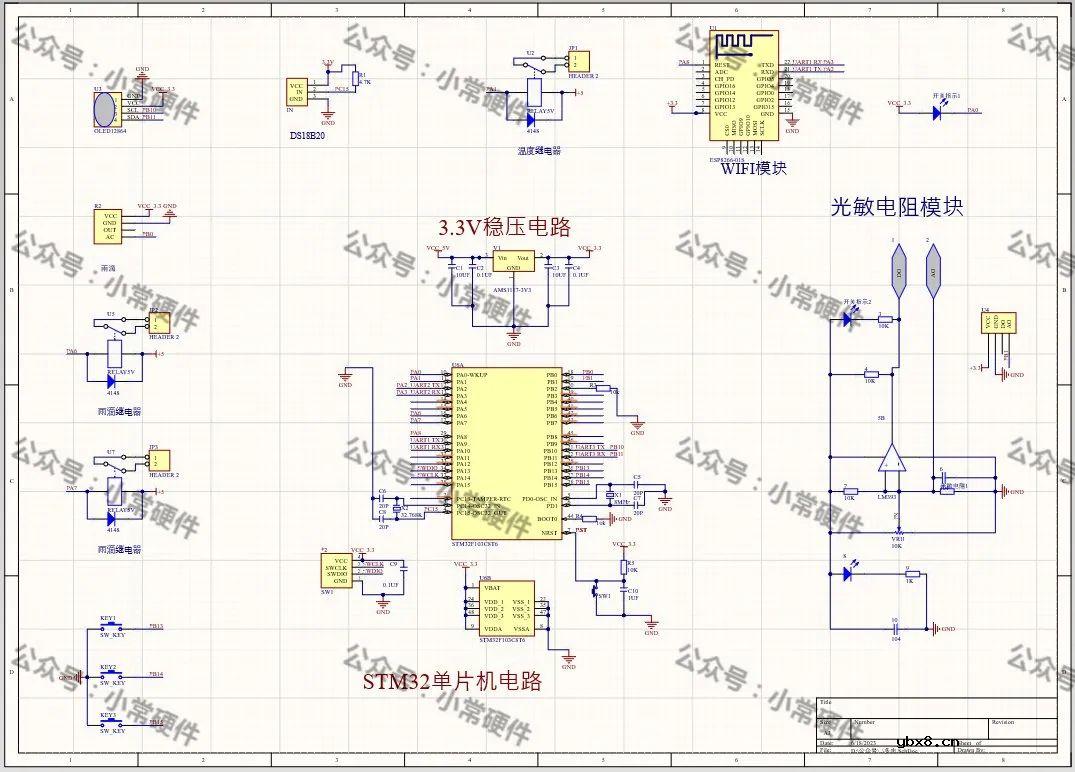

图2 硬件电路

三.软件设计

系统在完成系统初始化后就开始进行温度检测，光敏检测，土壤湿度检测，检测数据通过OLED12864显示屏显示并通过ESP8266无线传输模块上传。判断温度是否高于上限阈值，是则通过继电器控制降温，判断温度是否低于下限阈值，是则控制加热，再判断土壤湿度是否低于阈值，是则控制浇水，再判断光照强度是否低于阈值，是则控制开灯。

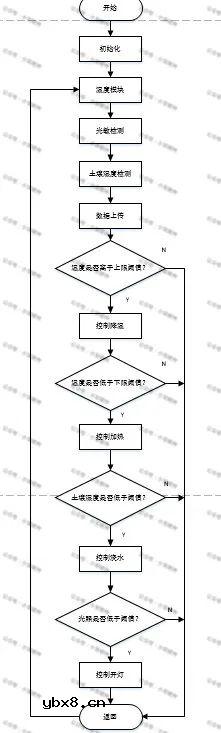

图3 程序流程图

图4 主程序
