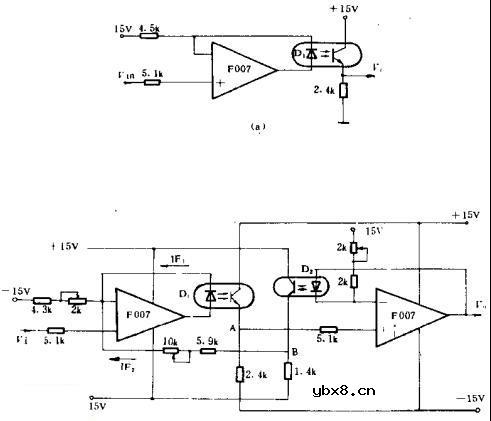

采用反馈提高光电耦合器件线性度的电路图
(a)中,D1处在反馈通路中,流经D1的电流与V1严格成线性关系.这个电路的缺点是没有考虑到光电耦合器件电流传输比与工作电流之间的非线性关系.为此,须精心挑选,调整器件.
(b)中,增加第二级反馈,使线性度大大提高.本电路增益为了,频率为0~30KHZ.动态范围为-8~+8V,非线性失真(±8V时)小于0.5%,哭声小于1mV,共模电压大于250V.
相关热词：#隔离
