分享几种常用的三极管和MOS管的基础知识及应用电路

咱们电路设计中，用的最多的就是三极管和MOS管，今天给大家分享几种常用的三极管和MOS管的基础知识及应用电路。

#1

基础知识

三极管是电流控制型器件

三极管的导通，需要在其b极提供电流，才能使ce导通，流过ce之间的电流与b极电流的关系是Ib*β=Ice。这个β称为三极管的放大倍数，从规格书获取，典型值是100，同一个芯片不同Ib的β也是不同的。

MOS管是电压控制型器件

MOS管的导通，以NMOS管举例，需要提供一定的Vgs电压，这个参数在规格书中成为Vgs（th）,也就是导通所需要的电压。

#2

分类及引脚定义

1、从半导体结构上看，三极管分为NPN型和PNP型。

2、按沟道分类，MOS管分为PMOS和NMOS

#3

导通电流方向

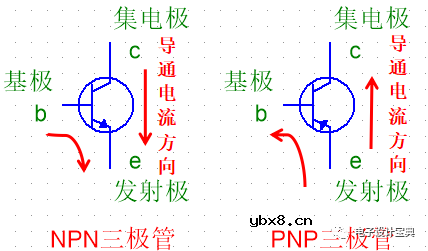

1、三极管导通方向 NPN：c→e PNP：e→c

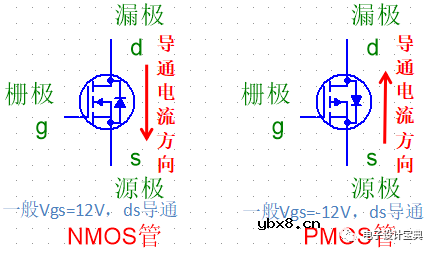

2、MOS管导通方向

#4

基础应用电路

我们以点亮一个灯为例（MOS管点灯太奢侈了，这里我们假设LED为负载）

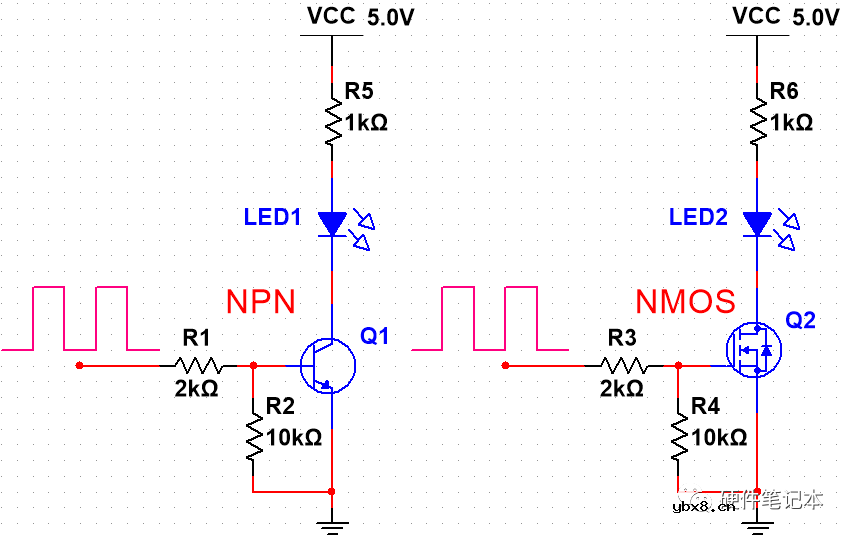

1、NPN三极管 VS NMOS管

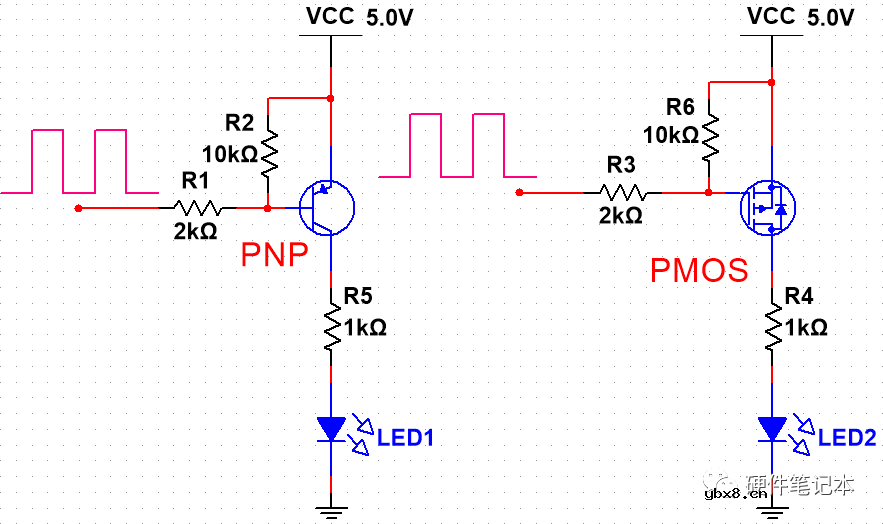

2、PNP三极管 VS PMOS管
