电容器颜色代码

　　有两种常见方法可以了解电容器的电容值，一种是使用数字万用表测量，另一种是读取电容器上印刷的电容器颜色代码。这些彩色带代表颜色代码中的电容值，包括额定电压和公差。
　　有时电容、电压或容差的实际值会以字母数字形式标记在电容器主体上。然而，当电容值为十进制值时，“小数点”的标记就会出现问题，因为小数点很容易被忽略，从而导致对实际电容值的误读。
　　而是使用诸如p（皮）或n（纳）之类的字母代替小数点来标识其位置和数字的权重。例如，电容器可以标记为n47 = 0.47nF、4n7 = 4.7nF 或47n = 47nF 等等。
　　另外，有时电容器用大写字母K标记来表示一千皮法拉的值，例如，标记为100K的电容器将是 100 x 1000pF 或100nF。
　　为了减少字母、数字和小数点之间的混淆，多年前开发了一种国际颜色编码方案，作为识别电容器值和公差的简单方法。它由彩色带（按光谱顺序）组成，通常称为电容器颜色代码系统，其含义如下所示：

　　电容器颜色代码表

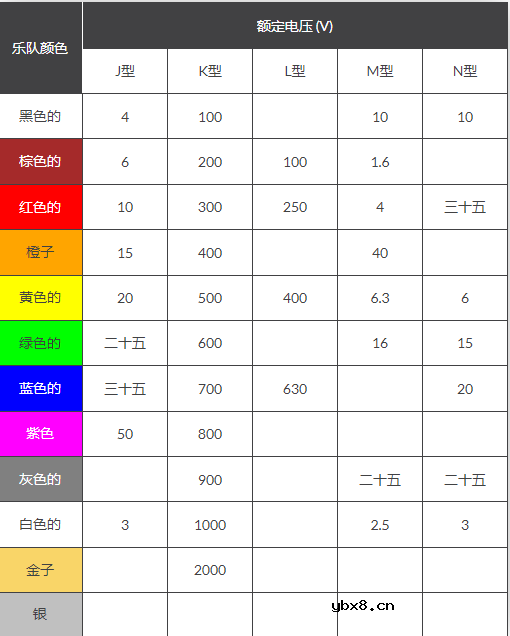

　　电容电压基准

　　J 型  ——浸渍钽电容器。
　　K 型  ——云母电容器。
　　L 型  ——聚酯/聚苯乙烯电容器。
　　M 型  ——电解 4 波段电容器。
　　N 型  – 电解 3 波段电容器。

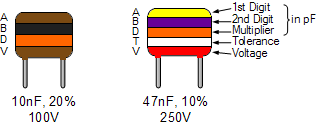

　　电容器颜色代码的使用示例如下：

　　金属化聚酯电容器

　　电容器颜色编码

　　圆片及陶瓷电容器

　　电容器颜色代码
　　电容器颜色代码系统多年来一直用于非极化聚酯和云母模制电容器。这种颜色编码系统现已过时，但仍有许多“旧”电容器。如今，薄膜或盘式电容器等小型电容器符合 BS1852 标准及其新替代标准 BS EN 60062，其中颜色已被字母或数字编码系统取代。
　　通常，代码由 2 或 3 个数字和一个可选的公差字母代码组成，用于识别公差。当使用两个数字代码时，电容器的值仅以皮法拉为单位给出，例如47 = 47 pF和100 = 100pF等。三个字母的代码由两个值数字和一个乘数组成，非常类似于电阻器部分中的电阻器颜色代码。
　　例如，数字471 = 47*10 = 470pF。三位数代码通常附带一个额外的公差字母代码，如下所示。

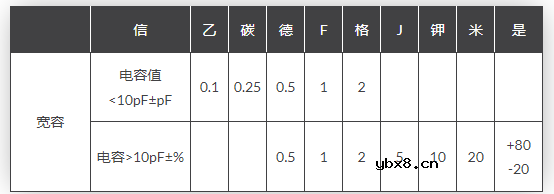

　　电容器公差字母代码表

　　信乙碳德F格J钾米是
　　宽容电容值<10pF±pF0.10.250.512
　　电容>10pF±%0.51251020+80 -20

　　考虑下面的电容器：

　　电容器标记

　　左侧的电容器是陶瓷圆盘型电容器，其主体上印有代码473J 。然后4 = 第 1位数字，7 = 第 2位数字，3是皮法拉 (pF) 的乘数，字母J是容差，这转换为：47pF * 1,000（3 个零）= 47,000 pF、47nF 或 0.047uF，J表示容差为 +/- 5%然后，只需使用电容器主体上的数字和字母作为代码，我们就可以轻松确定其电容值，单位是皮法拉、纳法拉或微法拉，下表列出了这些“国际”代码及其等效电容。

      电容器字母代码表
