电阻温度系数

　　电阻随温度变化

　　电阻温度系数 (TCR) 是表征电阻性能的重要参数之一。TCR 定义电阻随环境温度的变化。表示 TCR 的常用方式是 ppm/°C（或 ppm/°K），代表每摄氏度（或开尔文）百万分之一。电阻温度系数计算如下：

     TCR=(R2?R1R1(T2?T1))?10?6

　　其中 TCR 以 ppm/°C 或 ppm/°K 为单位，R 1以室温下的欧姆为单位，R 2以欧姆为单位的工作温度下的电阻，T 1为室温，T 2 为工作温度（单位均为 °C 或 °K）。通常，使用 α 代替 TCR。
　　电阻器的平均 TCR 图表温度范围为 -55 至 25?C 和 25 至 125?C 时的平均 TCR ΔR/R（单位：ppm）电阻温度系数是正还是负？
　　电阻器的 TCR 有负温度系数、正温度系数和在特定温度范围内稳定的温度系数。选择合适的电阻器可以避免温度补偿的需要。在某些应用中，需要较大的 TCR，例如测量温度。这些应用中的电阻器称为热敏电阻，可以具有正温度系数 ( PTC ) 或负温度系数 ( NTC )。
　　TCR 的测量方法
　　电阻器的温度系数是通过测量适当温度范围内的电阻值来确定的。TCR 计算为该间隔内电阻值的平均斜率。这对于线性关系来说是准确的，因为 TCR 在每个温度下都是恒定的。然而，许多材料都有非线性系数。例如，一种常用的电阻合金镍铬合金在温度和 TCR 之间具有非线性关系。由于 TCR 计算为平均斜率，因此指定 TCR 以及温度间隔非常重要。测量 TCR 的方法在 MIL-STD-202 方法 304 中是标准化的。使用此方法，TCR 可在 -55°C 至 25°C 和 25°C 至 125°C 之间计算。由于测量值定义为 TCR，因此这种方法通常会导致在要求不高的应用中过度指定电阻器。

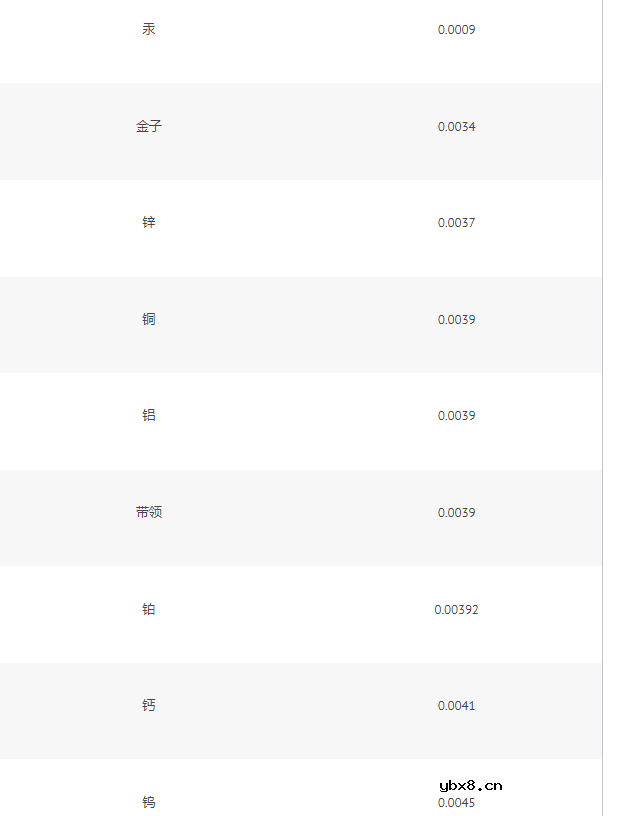

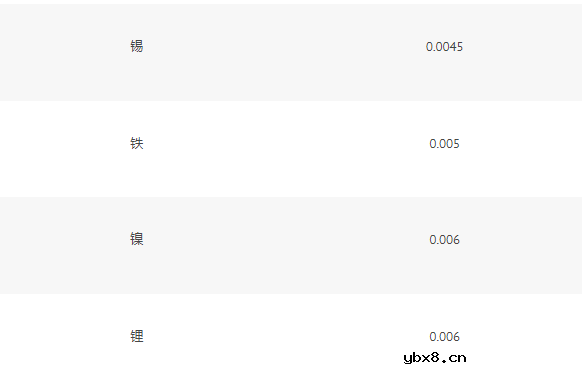

　　下表列出了各种材料的电阻温度系数。请注意，确切值取决于材料的纯度和温度。
