自恢复熔器工作原理

外形

自恢复熔断器是一种可恢复型熔断器，它采用高分子有机聚合物在高压、高温、硫化反应的条件下，掺加导电粒子材料后，经过特殊的工艺加工而成。

自恢复熔断器的外形如图9-4所示。

工作原理

自恢复熔断器是在经特殊处理的高分子聚合树脂中掺加导电粒子材料后制成的。在正常情况下，聚合树脂与导电粒子紧密结合在一起，此时的自恢复熔断器呈低阻状态，如果流过的电流在允许范围内，其产生的热量较小，不会改变导电树脂结构。当电路发生短路或过载时，流经自恢复熔断器的电流很大，其产生的热量使聚合树脂融化，体积迅速增大，自恢复熔断器呈高阻状态，工作电流迅速减小，从而对电路进行过流保护。当故障排除后，聚合树脂重新冷却缩小，导电粒子重新紧密接触而形成导电通路，自恢复熔断器重新恢复为低阻状态，从而完成对电路的保护，由于具有自恢复功能，不需要人工更换。

自恢复熔断器是否动作与本身热量有关，如果电流使本身产生的热量大于其向外界散发的热量，其温度会不断升高，内部聚合树脂体积增大而使熔断器阻值变大，流过的电流减小，该电流用于维持聚合树脂的温度，让熔断器保持高阻状态。当故障排除后或切断电源后，通过自恢复熔断器的电流减小到维持电流以下，其内部聚合物温度下降而恢复为低阻状态。一般来说，体积大、散热条件好的自恢复熔断器动作电流更大些。

主要参数

自恢复熔断器的主要参数有如下几个。

    ①——工作电流（额定电流、维持电流）。元件在25℃环境温度下保持不动作的工作电流。

②I——动作电流。元件在25℃环境温度下启动保护的电流。I为I1的1.7～3倍，一般为2。

③——过载电流。元件能承受的电流。

④P——允许功耗。元件在工作状态下的允许消耗功率。

⑤U——工作电压（耐压、额定电压）。元件的工作电压。

⑥U——过载电压。元件在阻断状态下所承受的电压。

⑦R——阻值。元件在工作前的初始阻值。

⑧R——阻值。元件在工作前的初始阻值，自恢复熔断器的初始阻值应在R~R范围内。

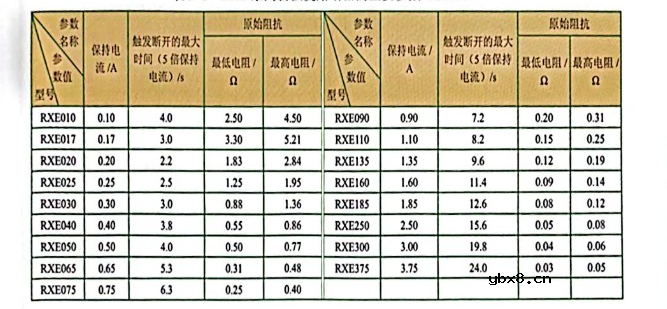

表9—1列出了RXE系列自恢复熔断器的主要参数。

　　型号含义

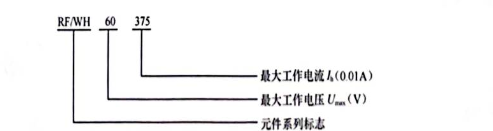

　　自恢复熔断器无统一的命名方法，较常用的RF/WH系列自恢复熔断器的型号含义如下所示。

　　RF/WH60375表示该元件为RF/WH系列自恢复熔断器，其工作电压为60V，工作电流为3.75A。
