SIMATIC S7-1500 PLC应用实例

【实例】有一个控制系统，控制器是CPU 1511C-IPN，压力传感器测量油压力，油力的范围是0～10MPa，当油压力高于8MPa时报警，请设计此系统。

【解】CPU 1511C-1PN集成有模拟量输入/输出和数字量输入/输出，其接线如图1所示，模拟量输入的端子1和2分别与传感器的电流信号+和电流信号-相连。

图1

数值转换(FC105)SCALE 函数接受一个整型值(IN)，并将其转换为以工程单位表的介于下限和上限(LO_LIM和HI_LIM)之间的实型值。

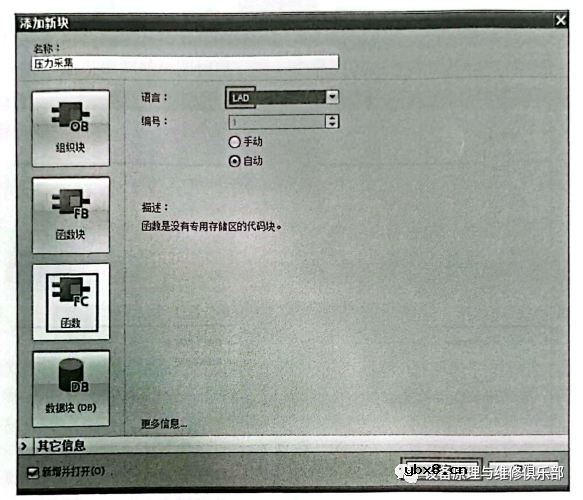

①新建项目。新建一个项目“报警”，在TIA博途软件项目视图的项目树中，单击“添加新块”，新建程序块，块名称为“压力采集”，把编程语言选中为“LAD”，块的类型是“函数FC”，再单击“确定”按钮，如图2所示，即可生成函数FC1，其编程语言为LAD。

图2

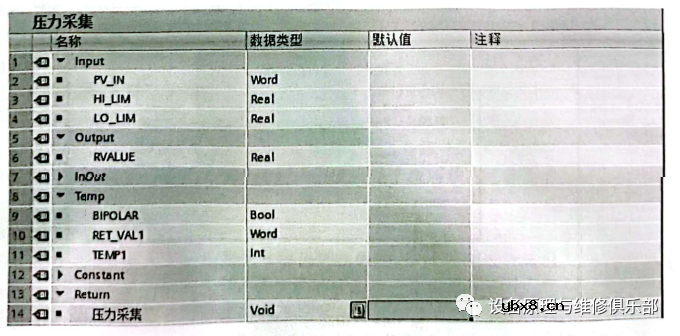

②定义函数的变量。打开新建的函数“FC1”，定义函数FC1的输入变量(Input)、输出变量(Output)和临时变量(Temp)，如图3所示。注意：这些变量是局部变量，只在本函数内有效。

图3

③插入指令SCALE。单击“指令”→“基本指令”一“原有”→“SCALE”，插入SCALE指令。

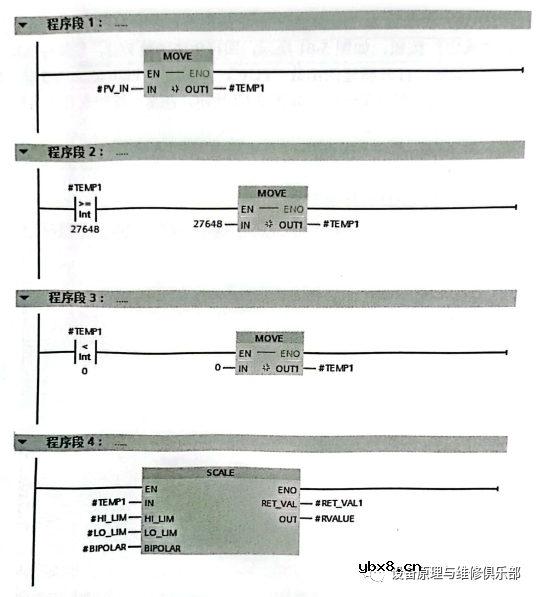

④编写函数FC1的LAD程序如图4所示。

图4

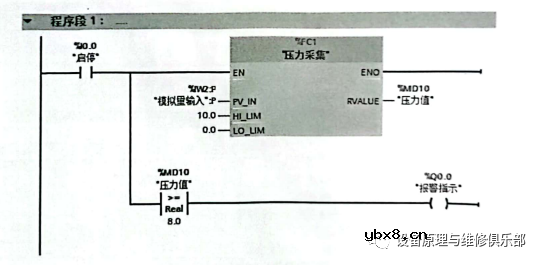

⑤添加循环组织块OB30，编写LAD程序，如图5所示。FC1的管脚，与指令中的CALE很类似，而且采集的压力变量范围在0～10MPa内。

图5
