基于STM32单片机的盆栽系统设计

基于STM32单片机的盆栽系统

一.系统设计

本次盆栽系统的设计使用STM32单片机作为控制中心，通过光敏模块检测光照强度，通过DHT11测量温湿度,通过土壤湿度传感器检测土壤湿度，检测到的数据通过LCD显示屏显示,当土壤湿度低于下限时，继电器控制灌溉，当土壤湿度高于上限时，继电器控制除湿，当温度低于阈值时，继电器控制加热，当光强低于阈值时，继电器控制补光。

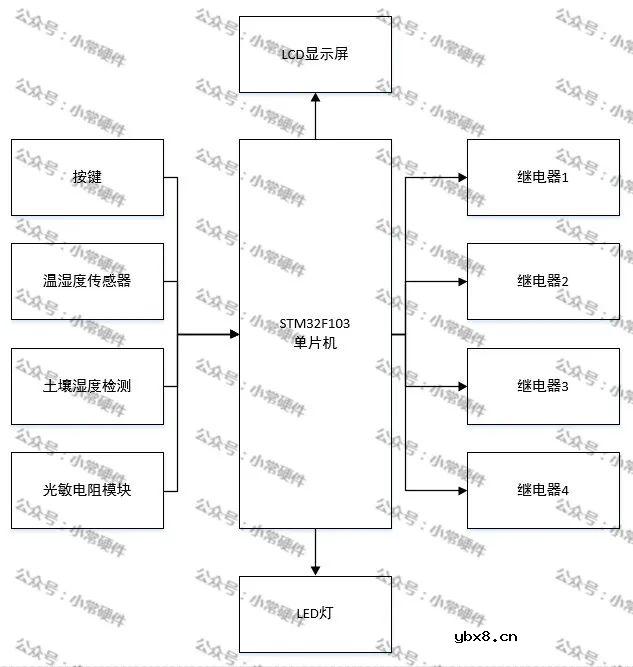

图1 系统框图

二.硬件设计

本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机，它的功能是实现软件的执行，并对外部的器件、模块进行控制。该系统由LCD显示模块，温湿度检测模块，光敏电阻模块，湿度检测模块，继电器模块组成。

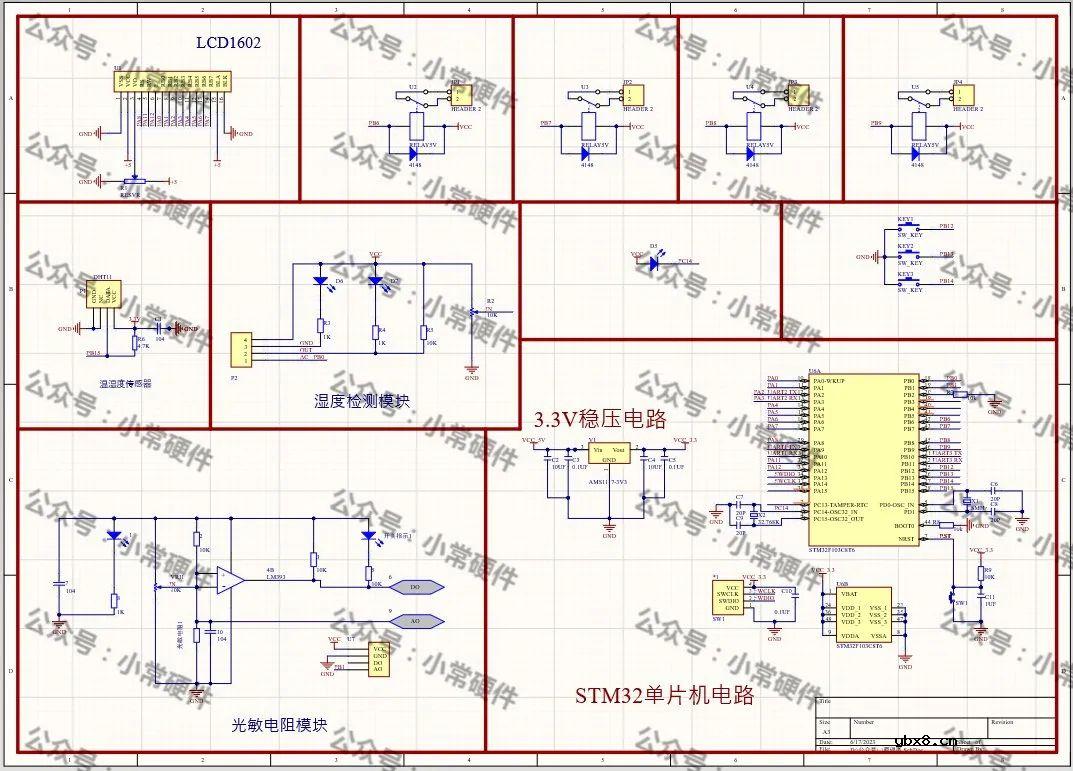

图2 硬件电路

三.软件设计

系统的软件实现过程中首先要进行的系统初始化，初始化结束后开始进行光照强度检测，温湿度检测，土壤湿度检测，当土壤湿度低于下限时，继电器控制灌溉，当土壤湿度高于上限时，继电器控制除湿，当温度低于阈值时，继电器控制加热，当光强低于阈值时，继电器控制补光。

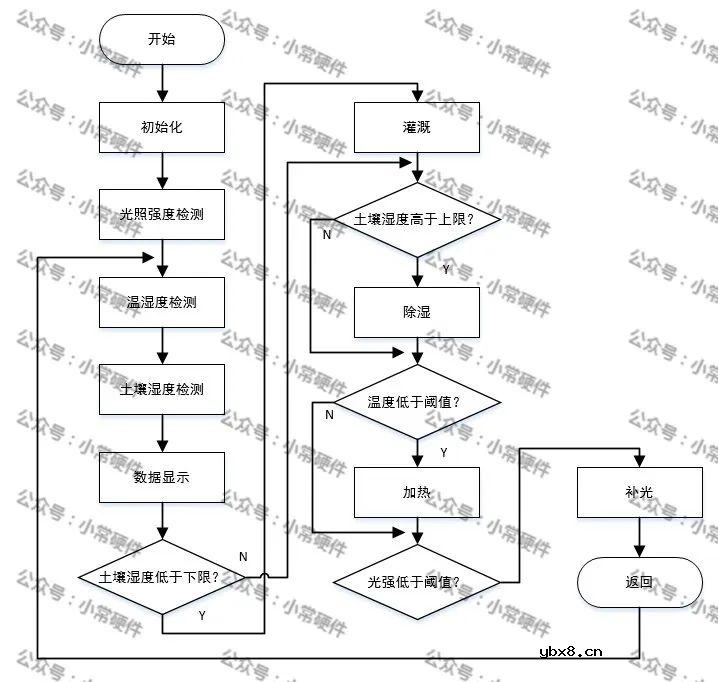

图3 程序流程图

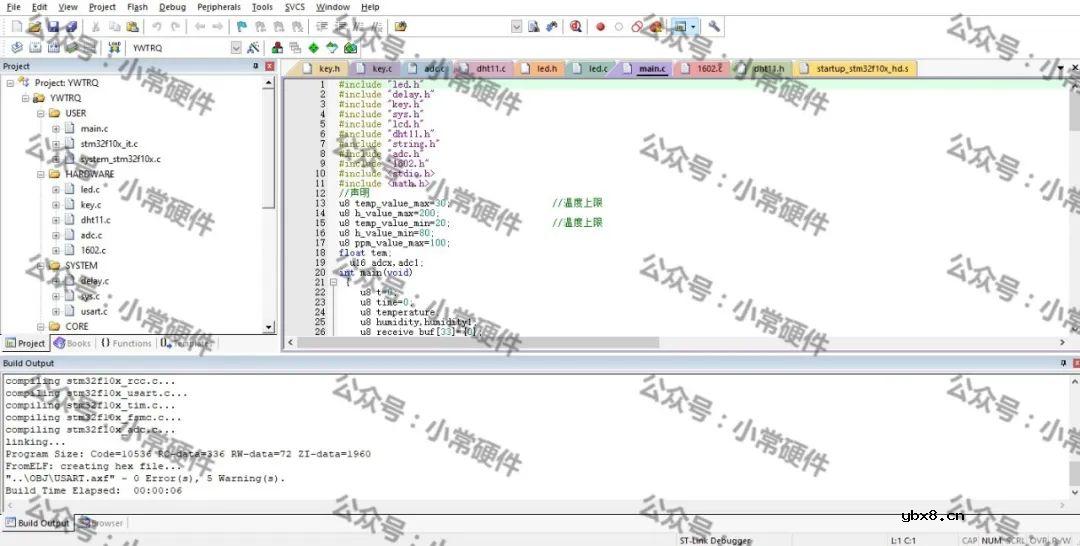

图4 主程序
