长虹LED32C2000i型机，三无的维修

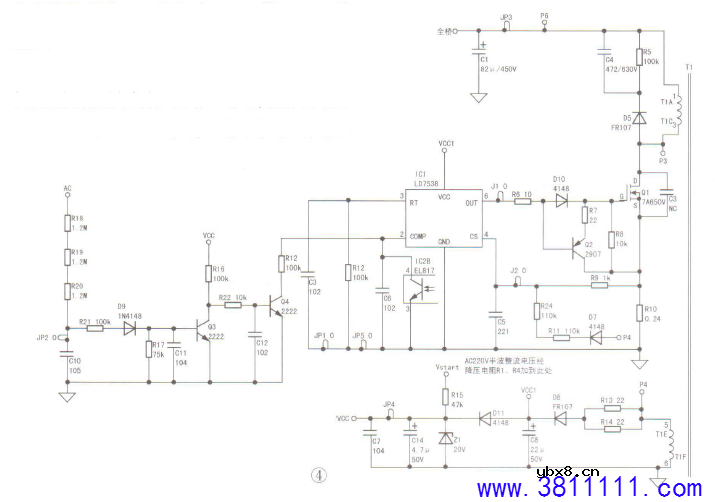

提示:LD7538②脚为多功能脚，一是与ICSl(TL431)、IC2(光相)组成稳压电路，使开关电源输出的12V、24V电压稳定;二是用作交流掉电检测控制，当此脚电压低于1.45V时，IC将停止输出驱动脉冲，故开关电源不工作时，需检查由Q3、Q4组成的掉电检测电路，实修时可断开Q4判定。LD7538④(CS)为电流控制及OCP过流检测端，正常工作时此脚电压约为0V，当此脚电压超过0.85V，IC因内部OCP功能启动而保护。另外，④脚也是OVP检测端，Tl⑤一⑥绕组的感应电压通过D7整流、Rll、R24降压、C5滤波后接入④脚，IC内部计数器开始计数。当④脚电压达到保护l司值时，IC将启动OVP保护功能，电路停止输出驱动脉冲。实修时慎测驱动端电压，否则易烧管。
