RT300M(V2.0)新款超高亮度LED智能测试仪使用说明

来源:网络发布者:电工基础发布时间:2026-03-23 14:22

新特性

1、灯条正负极智能识别，快速分辨极性；

2、高低压档位切换，所有灯珠灯条均可安全测试；

3、300mA大电流智能无级调节，电流可连续设定；

4、测量状态下，可手动增加电流，方便维修检测。

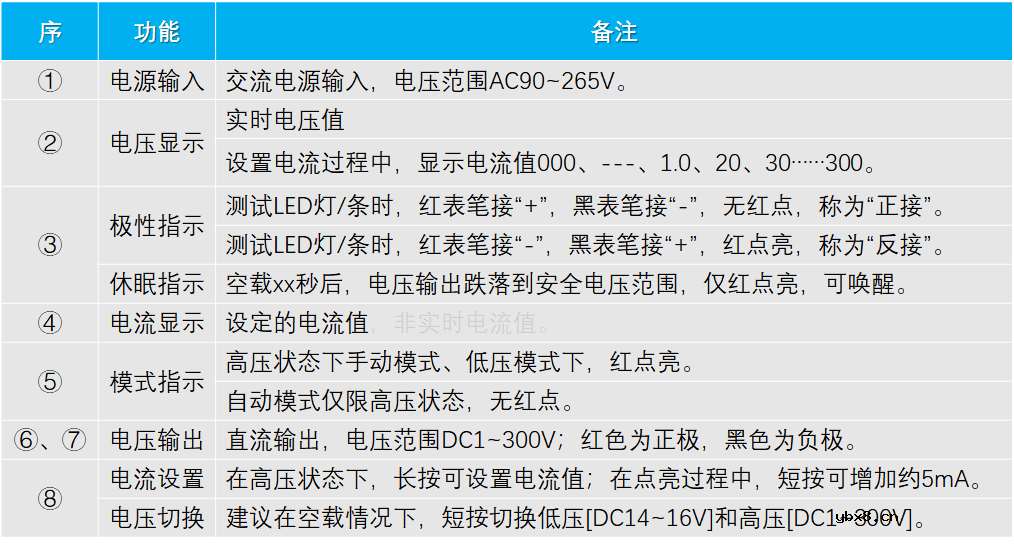

界面图示

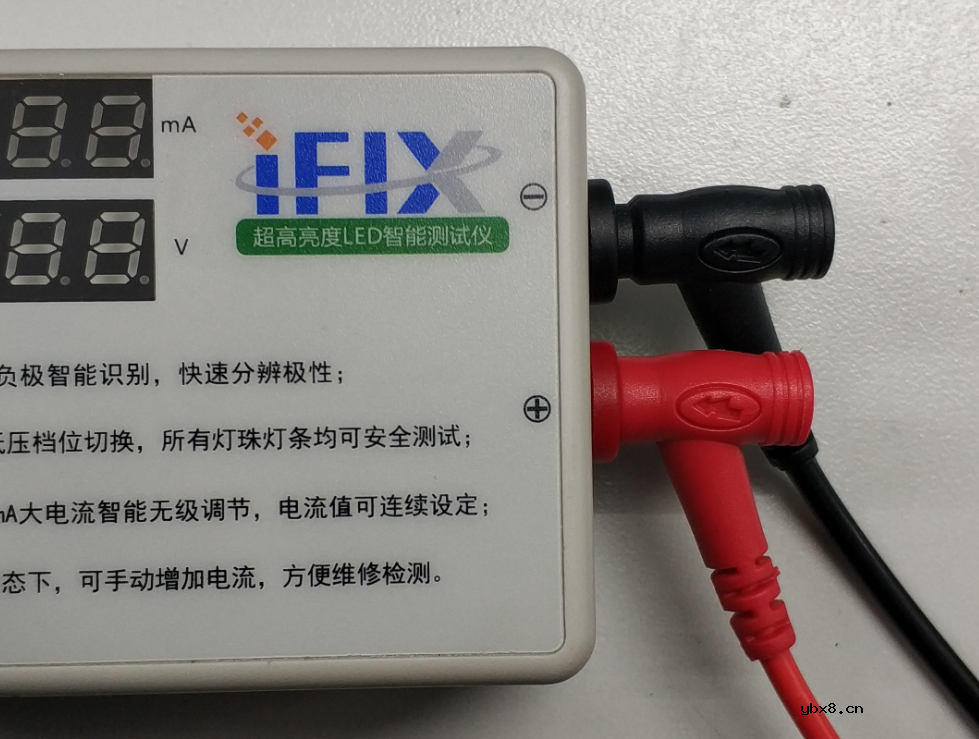

RT300M(V2.0)新款超高亮度LED智能测试仪使用说明

状态说明

正、反接

测试仪输出：

“+”接红色表笔为正

“-”接黑色表笔为负

RT300M(V2.0)新款超高亮度LED智能测试仪使用说明

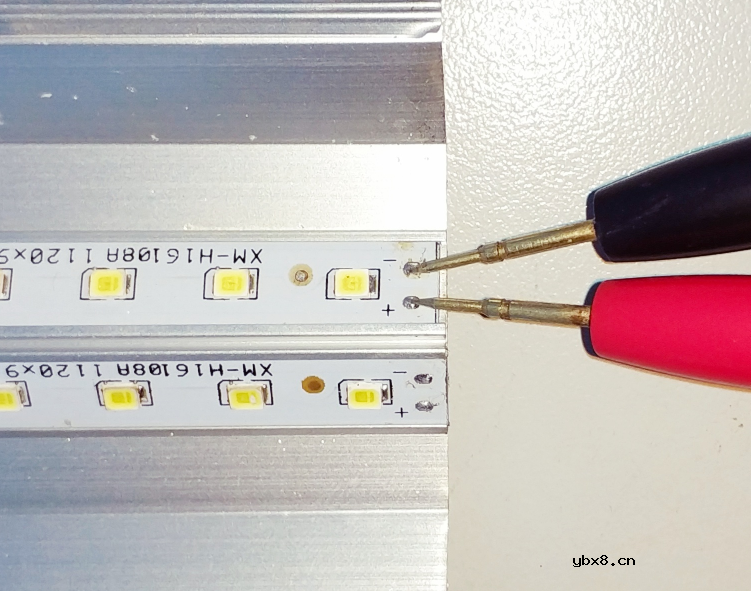

测试LED灯/条时

红表笔接“+”，黑表笔接“-”，简称“正接”

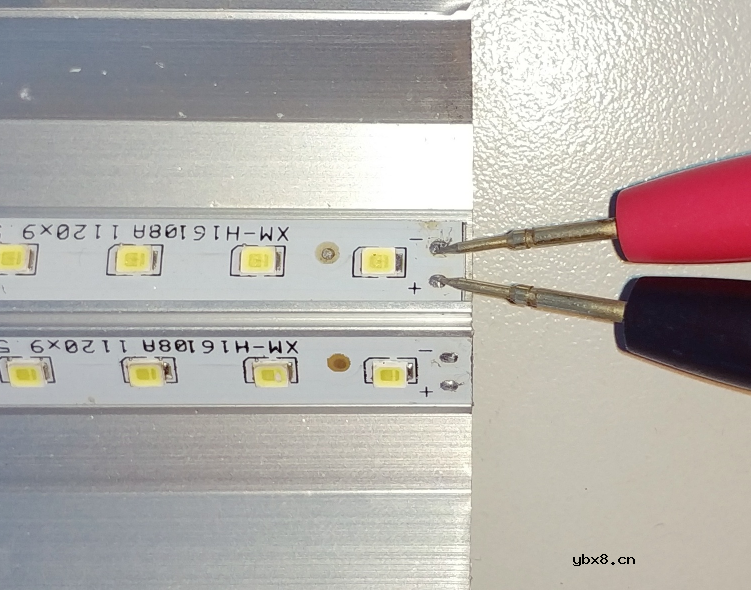

红表笔接“-”，黑表笔接“+”，简称“反接”

按键定义

短按：小于或等于一秒，按一下就放开；

长按：大于1秒，就是按住不放；

唤醒方法

短接输出“+”、“-”表笔

数码上有值显示后放手；

休眠状态

输出“+”、“-”空载状态下，90秒后进入休眠，电压电流数码管均不显示，只有电压数码管的右下角有小红点。

低压状态

测试仪输出电压14~16V，

测试电流20mA；

电流显示数码管右下角有小红点。

高压状态

测试仪输出电压DC1~300V，自适应；

测试电流分自动模式和手动模式。

自动模式

在未测试时电压数码管右下角的红点闪烁

表笔不分正负，均可随意测试

灯珠状态下，电流从1~20mA；

灯条状态下，电流从1~30~70mA。

手动模式

通电默认低压状态。

低压状态属于手动，已默认20mA，不可更改；

设置电流属于手动，高压状态下，可设置；

老化模式

如果电流有设置到高于150mA且长时间点亮工作时，会在xx秒后下降到150mA持续工作。

RT300M(V2.0)LED测试仪使用操作视频教程

温馨提示：

测试过程中，请确保表笔与所测灯珠、灯条接触良好；

在高压状态下，手动模式时，请勿反接测试；

若遇所测灯珠、灯条出现微亮或不亮时，请立即断开，勿持续测试；

单灯珠

建议：使用低压状态

测试元器件-电解电容

测试充电正常，不代表电容一定是好的。因电容好坏，涉及多个参数。

从休眠中唤醒

设定电流

增加电流

注：仅限高压状态、设定电流值，已点亮LED的情况下。

低压、高压切换
手动、自动切换
1、在手动模式下，也就是有设定电流的情况下，断开被测LED后，长按按键，当电压数码管显示“AUO”时放手，回到自动模式，即可开始测试；
2、在自动模式下，需要进入手动模式，或者说要设定某个电流值，断开被测LED后，长按按键，当电压数码管显示“1.0、20、30~300”到想要的任意值时放手，即可开始测试；
注意：断电重启，默认在低压状态。

常见现象

为什么3V灯珠测试不是3V呢？

根据欧姆定律，R=U/I,那么换算得U=IR，也就是电压等于电流乘以电阻。以3V灯珠为例，在低电流时，电压达不到3V，当电流上升达到一定值时，电压即可达到3V，甚至高于，这个是正常现象。同理，6V灯珠也是这样。

不测试时，不断电可以吗？

虽然测试仪空载xx秒后会自动休眠，减小自身功耗的同时电压输出也在安全范围内，但仍建议时从交流电源插座上拔下，切断电源，为绿色地球做出自己的贡献。

为什么有时测试LED灯条不能亮起来？

在测试过程中，由于可能快速测试或接触不良，所以我们加入了防抖动判断，每次测试前要看电压显示在300V以上（典型值309V），在连续测试时，注意看电压回升到300V以上，此时再去测试并保证接触良好即可。

关于RT300M空载/轻载时微噪音的说明

RT300M采用了CR5822电源芯片，有skip cycle跳周期，也就是空载间歇模式，还有轻载PFM模式，这两种状态下会有音频噪声，重负载时进入pwm模式，噪声就变得很小，甚至听不到噪音。

因为负载功率范围宽，想要去掉待机状态噪音的话，就需要给电源加入足够的假负载，强制电源工作在pwm模式，可以解决噪音问题，但是待机功耗非常大、电源成本也会增加不少。另一个解决方法是R15和R20都不安装，噪音可以明显改善，但是整机的极限功率会有所下降。如果用户非常介意噪音问题，可以自行拆掉电源芯片旁边的R15/R20两颗电阻(序列号111以后的均已去掉电阻)。
