VGA线针脚定义与规格，编程器刷机线、3+2、3+4、3+6、3+9线的区别 ...

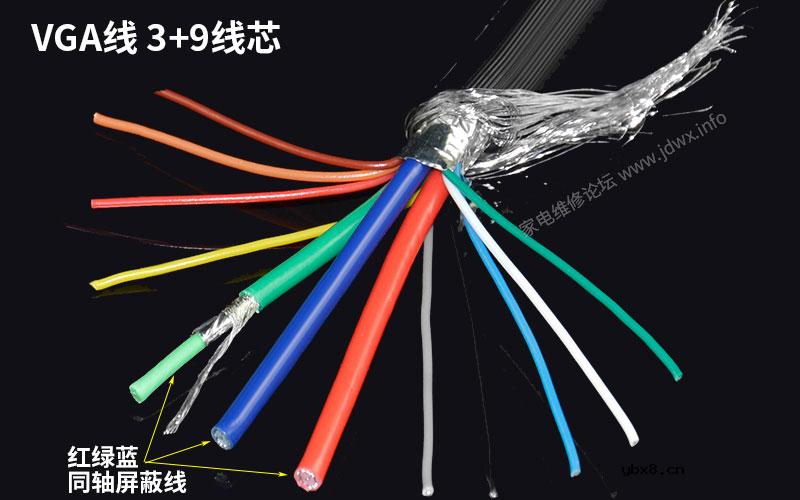

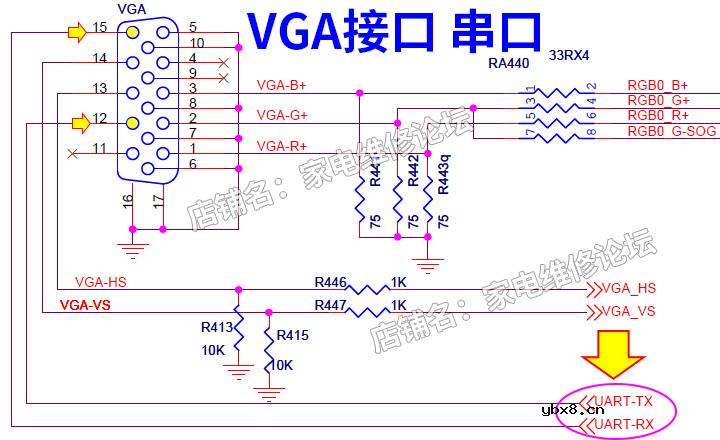

VGA线是指15针D型接口线，VGA接口是一种D型接口，上面共有15针，分成三排，每排五个，一般会在针脚旁标记接口编号。其中必须的5根线用来传输VGA主信号，红绿蓝基色模拟信号和行场同步信号。6、7、8为红绿蓝地线可以并接起来，与红绿蓝基色用同轴屏蔽线传输模拟信号。5针为自测试脚，通常不被用到。9针为电源可给usb供电，通常设计为盲针即空脚。10针为数字地，也可与模拟地复用。时钟线、数据线和地址码ID，可以用来识别显示器的信息，在工作时自动协商分辨率，达到高清画质的效果。很多线材生产商的工程师认为有些通讯线没有作用或节省材料，将其省略。这就是所谓VGA线3+2，3+4，3+6，3+9的说法来历，都是指内部芯线的数量。
