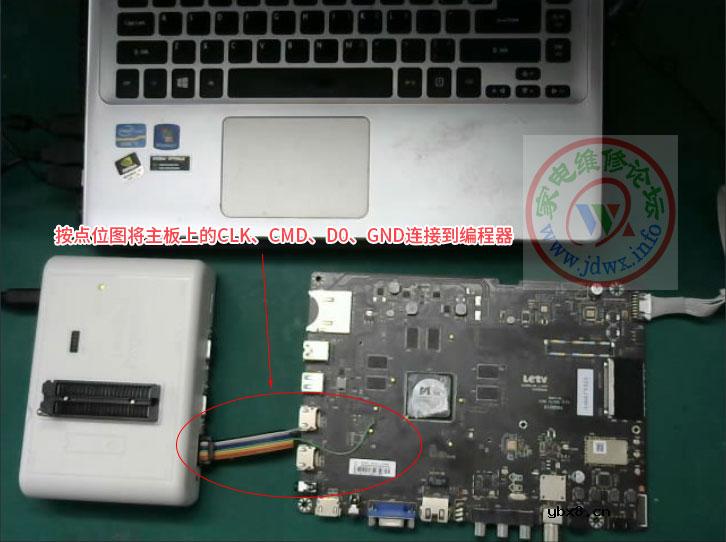

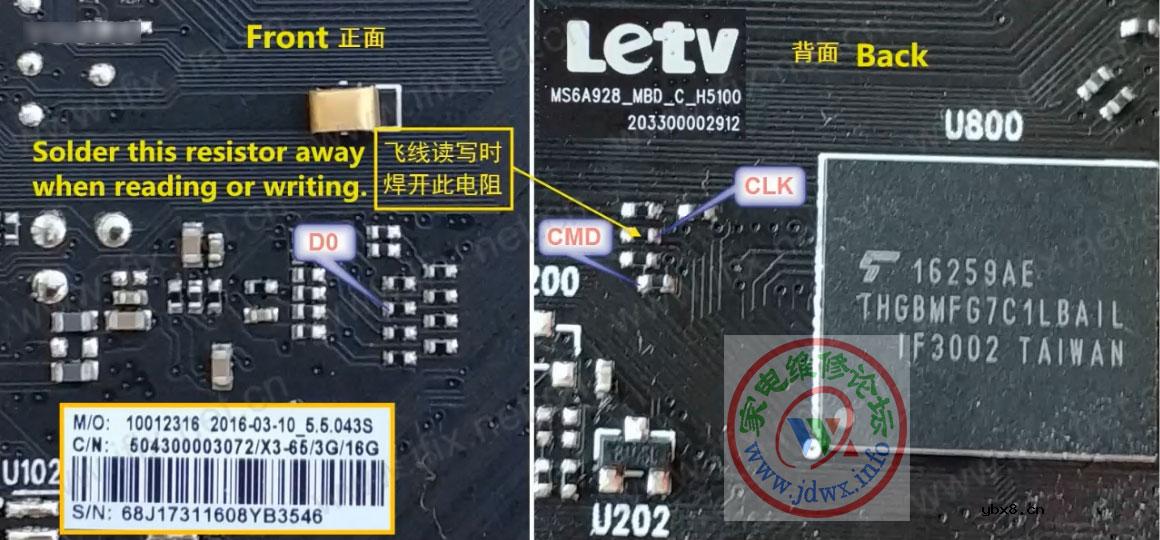

RT809H编程器教程：乐视X3(928)飞线EMMC刷写引导程序和U盘升级主程序。 引导烧录 Mboot Burning 乐视X3(928)板号MS6A928_MBD_C_H5100飞线写引导方法：首先，按照点位图飞线焊接，将主板上的CLK、CMD、D0、GND连接到编程器，断开飞线处的电阻并短接主芯片晶振。

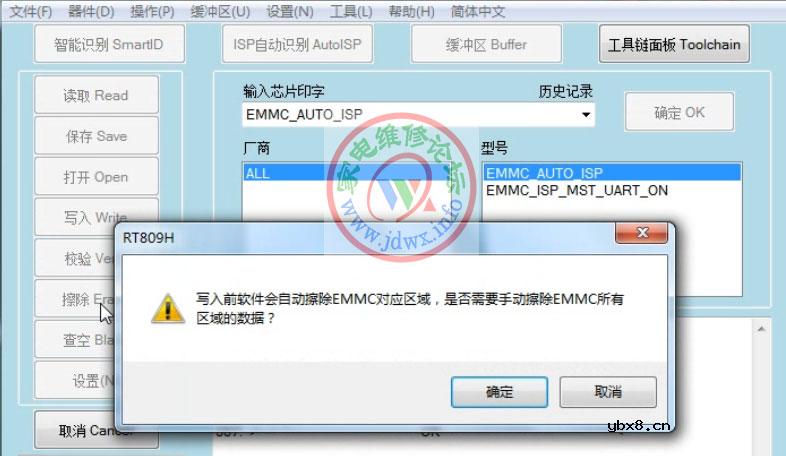

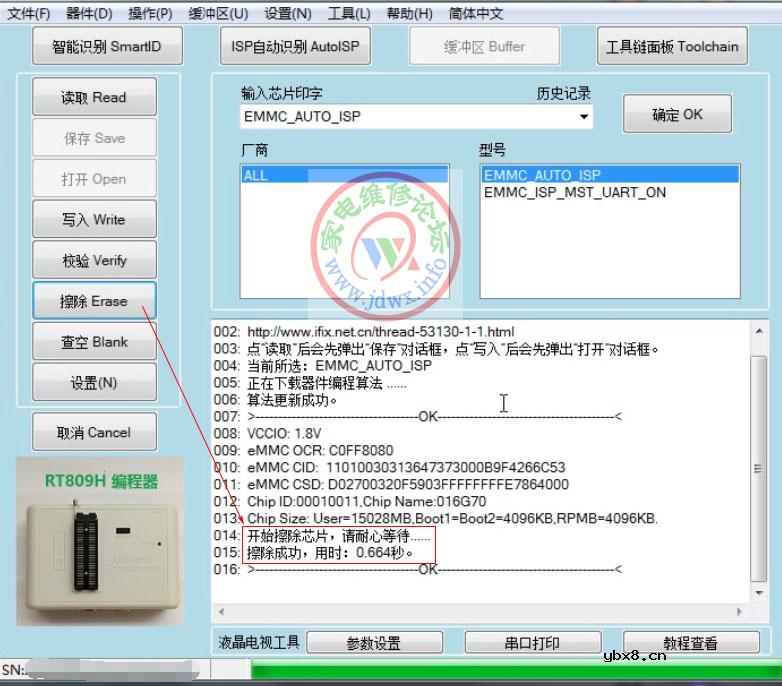

主板通电后，打开RT809H编程器软件操作界面。点开智能识别，类型EMMC ISP，电压1.8V，选择后点确定。 点软件左侧设置，设置好各项参数后确定（一般默认即可），点擦除按钮弹出提示信息：写入前软件会自动擦除EMMC对应区域，是否需要手动擦除EMMC所有区域的数据？点确定执行操作，很快擦除完成。

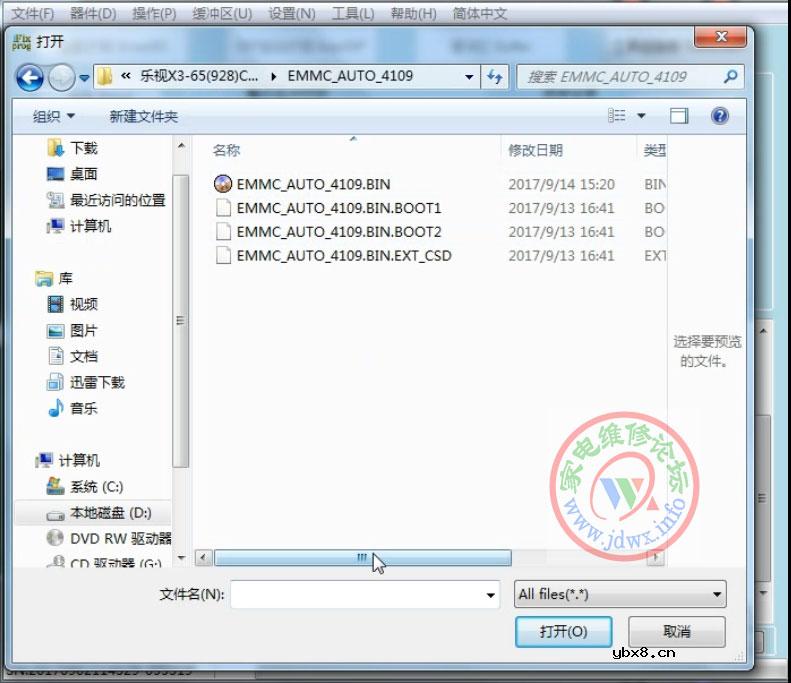

接下来点写入，弹出窗口中选择电脑中的待写文件并导入，软件将自动写入数据，写入3%后引导部分已写入芯片，我们直接点取消即可。

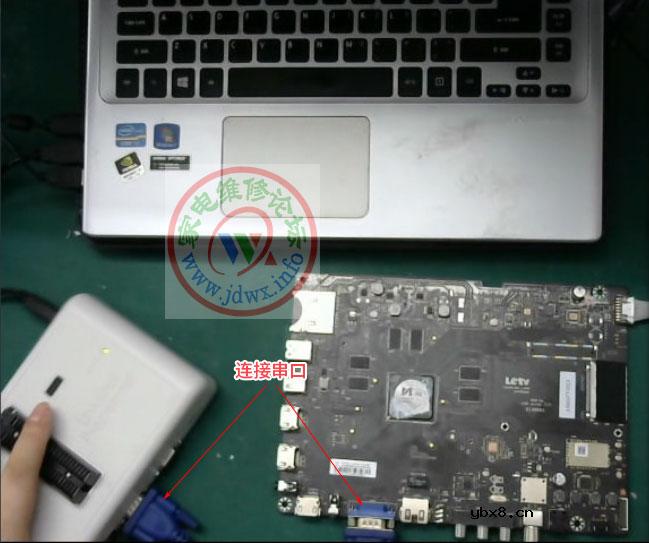

焊下之前飞线读写EMMC的ISP彩线，再连接好串口，便于查看打印信息，此板串口是在VGA接口上，我们只需要接上电视的VGA到编程器VGA ISP即可。

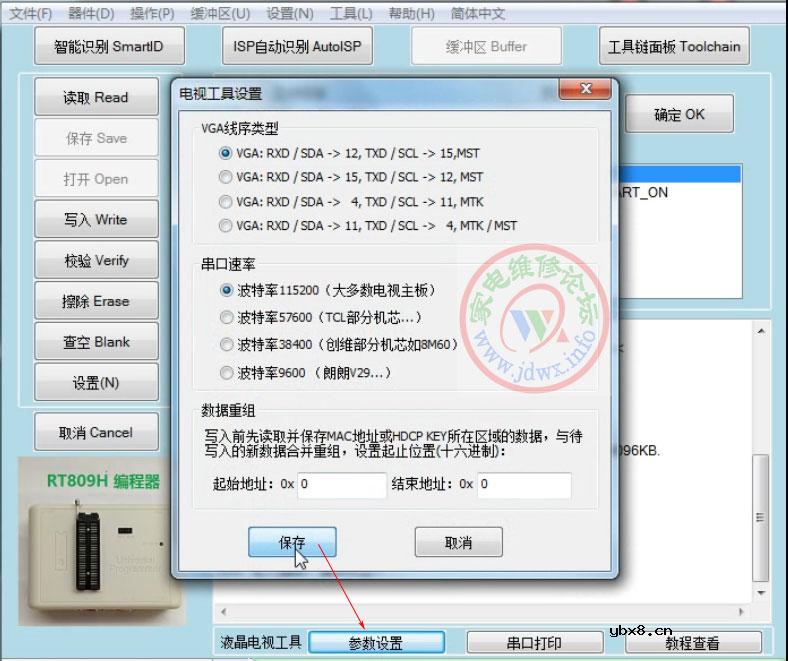

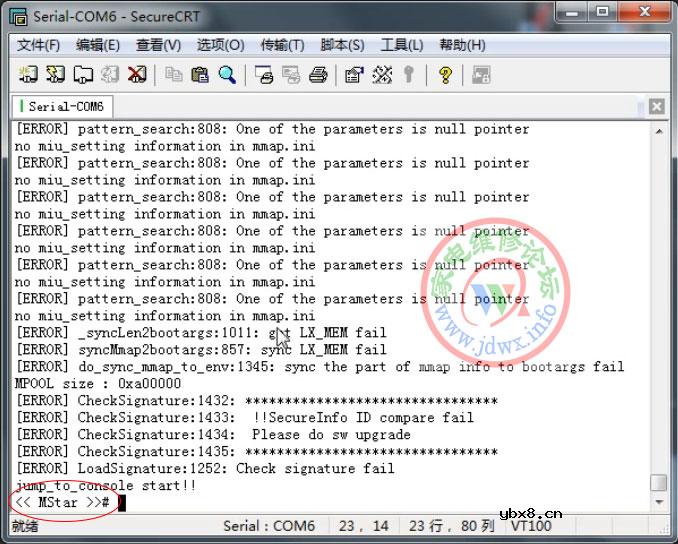

升级 Upgrade 先设置好打印信息的参数设置，打开SecureCRT软件并连接，电视主板通电后显示打印信息直到自动进入控制台。

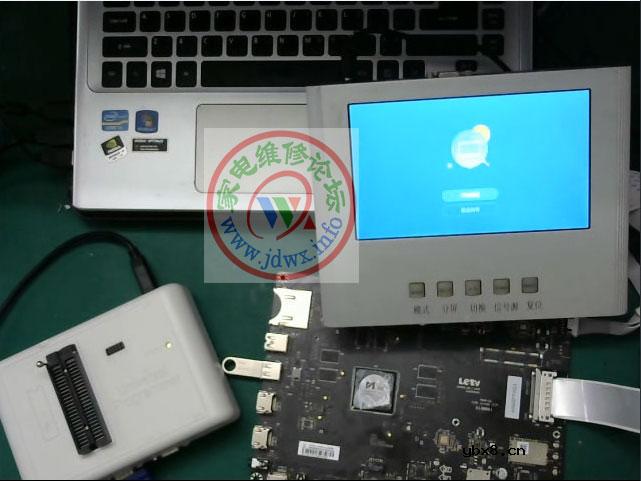

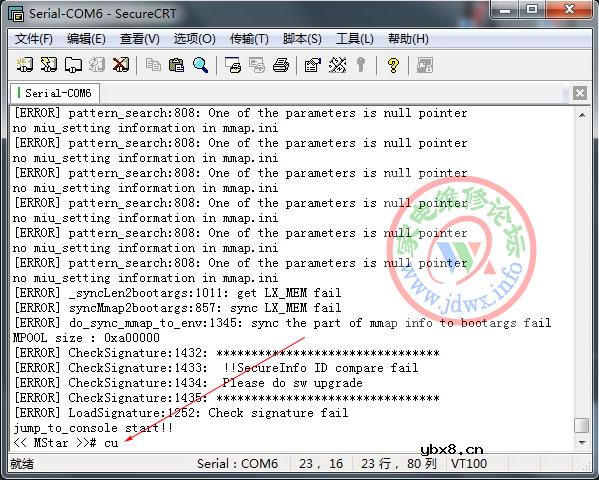

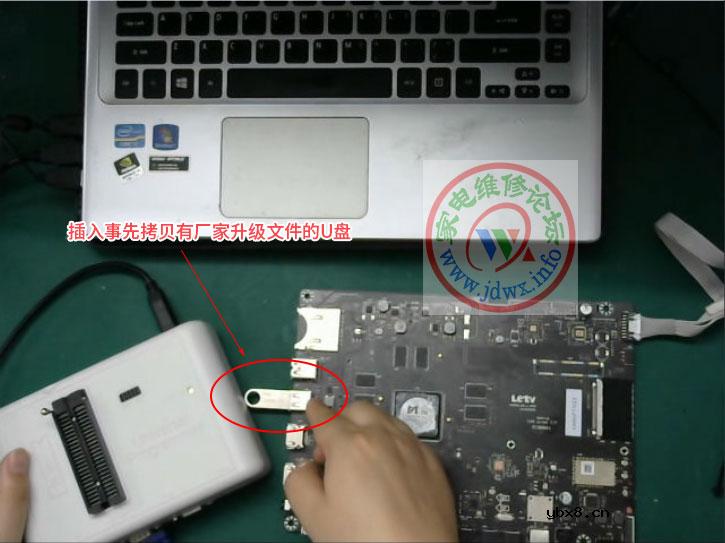

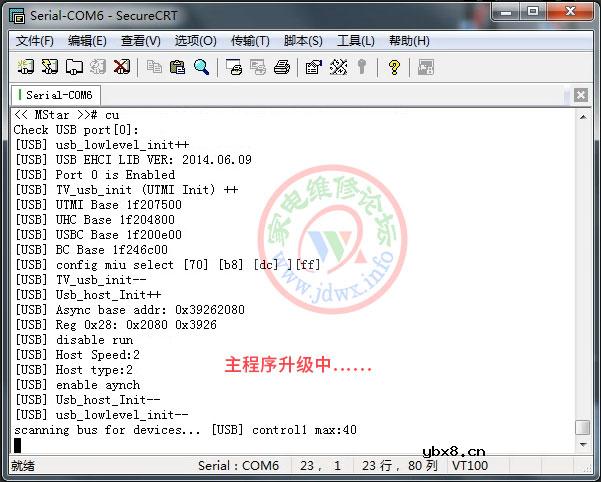

插入事先拷贝有厂家升级文件的U盘，在控制台下输入cu命令后按回车键，自动识别到U盘文件开始升级，升级过程请耐心等待，升级完成后显示屏出现初始界面，修复成功。
|
