RT809H编程器使用教程：变频空调控制板MCU读写方法操作步骤（IRMCK341、IRMCK343、IRMCK311） 首先，需要注意的是这个是带OTP分区的存储类型的芯片，写入到OTP的内容无法清除和更改，写入数据只有一次机会，务必在写入前对芯片进行查空并保证来源数据的正确性。OTP介绍：为了保护FLASH中的数据，越来越多的FLASH厂商在FLASH内部提供了一种特殊的寄存器：OTP寄存器。OTP＝One Time Programable，意思是这个寄存器是只可以编程一次的，编程后就再也不可以修改了。

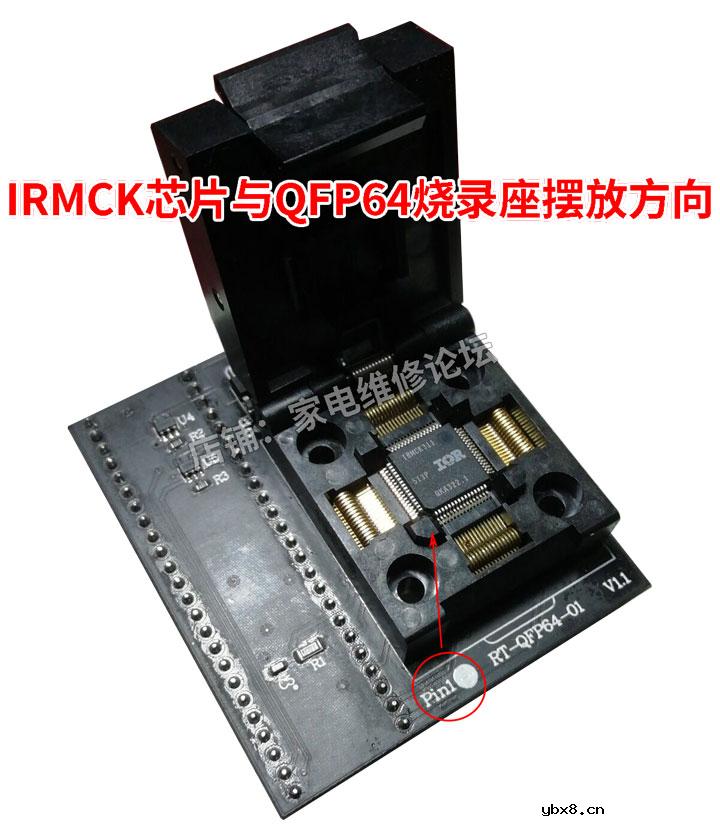

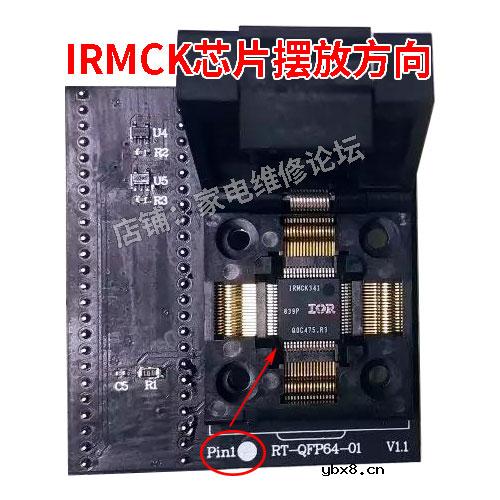

以下图示是：IRMCK芯片与QFP64烧录座的摆放方向。

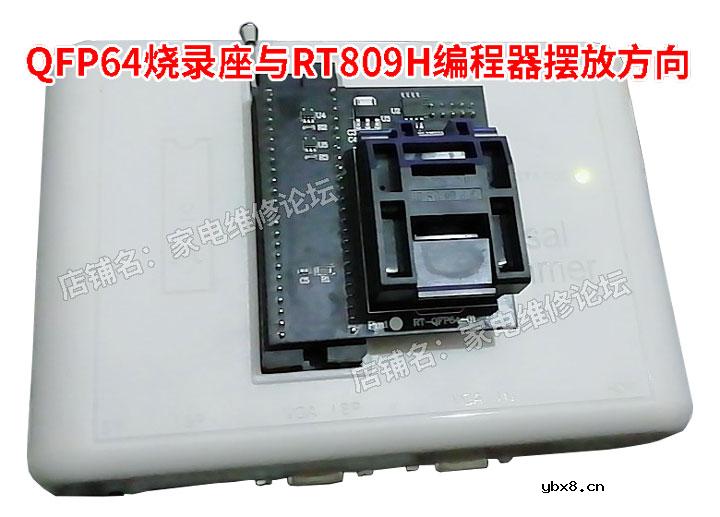

以下图示是：QFP64烧录座与RT809H编程器的摆放方向。

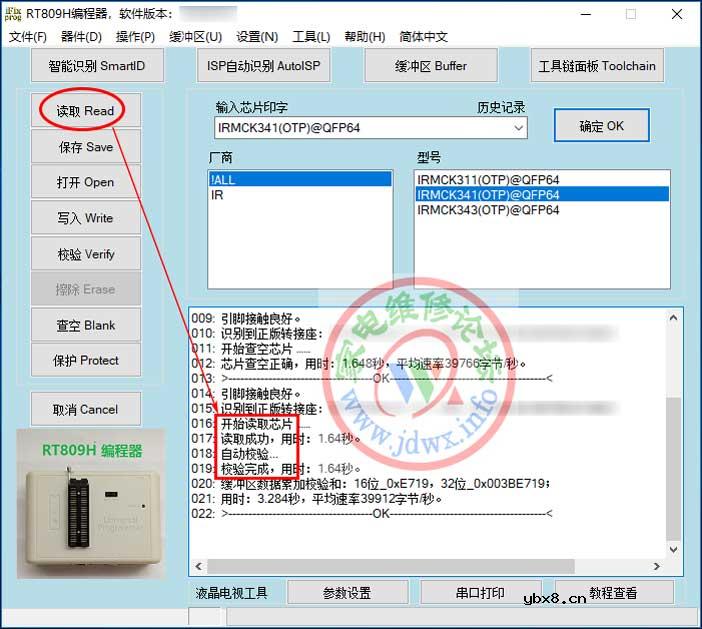

从工作正常的变频空调板上拆下芯片，将芯片引脚清洗处理干净以保障与座子接触良好，按图示正确方式摆放到QFP64专用烧录座，Pin1指示的是芯片第1脚方向。盖好烧录座上盖并正确插入到编程器，打开编程器软件，在【输入芯片印字】的框中输入IRMCK，右侧【型号】中选择待读芯片的正确型号并确定。点击左侧【读取】按钮，软件提示读取成功、校验完成，再将读取的文件选择到电脑中合适的目录进行保存。

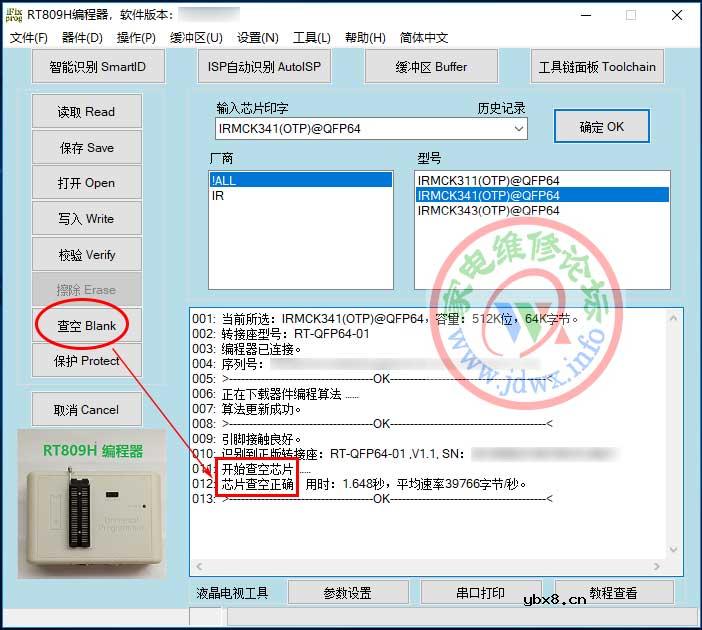

IRMCK芯片查空 将QFP64烧录座上的芯片换为全新芯片，打开编程器软件，在【输入芯片印字】的框中输入IRMCK，右侧【型号】中选择待写芯片的正确型号并确定。点击软件界面左侧【查空】按钮，软件信息提示框中显示【芯片查空正确】就说明此芯片为空，可以用来烧写数据。如果查空失败，说明此芯片已被写过数据或翻新，请更换全新空芯片再重复查空操作。

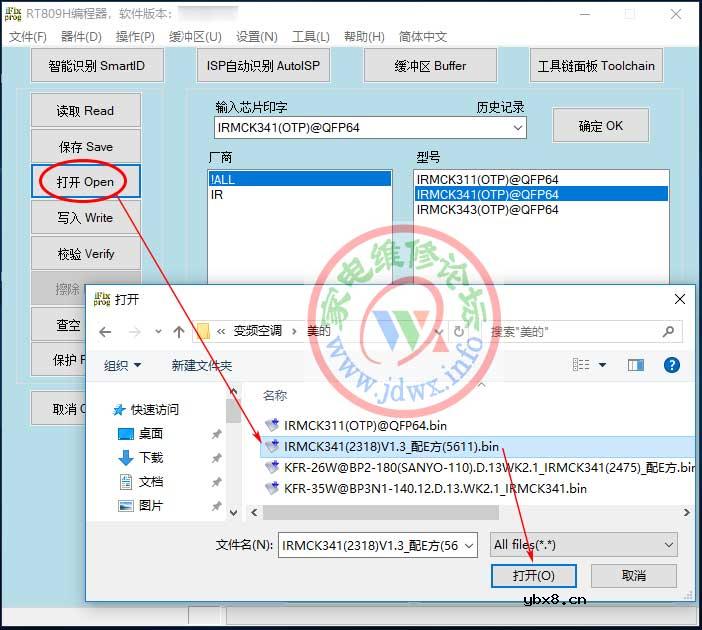

IRMCK写入文件打开 查空正确的芯片就可以开始写入数据，点击编程器软件左侧【打开】按钮，在弹出的窗口中选择正确的待写数据并打开，就会将此数据载入到编程器软件界面。

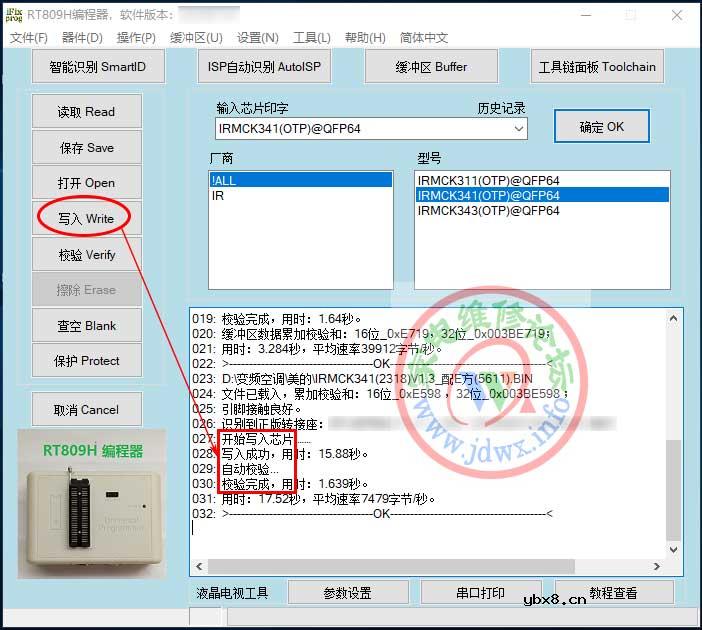

IRMCK芯片写入数据 我们接下来点左侧【写入】后很快就将数据烧写到芯片中，软件提示信息写入成功、校验完成，整个烧写过程结束，可以取下写好数据的芯片焊到待修板上试机。
注：原装的IRMCK系列MCU多数并未加密，而且此芯片的加密功能并不完善，即使加密，只要IO是好的，还是有很大几率可以读取并手动修复固件数据。 |
