说说耗尽型MOSFET的主要参数和等效数学模型

我们讲到增强型MOSFET的特点是，N沟道的建立是Ugs的贡献，没有Ugs>Ut，导电沟道就无法建立，D、S就不会有导通电流。这边我们要说的是另一种MOSFET，称为耗尽型MOSFET。

N沟道耗尽型MOSFET结构示意图

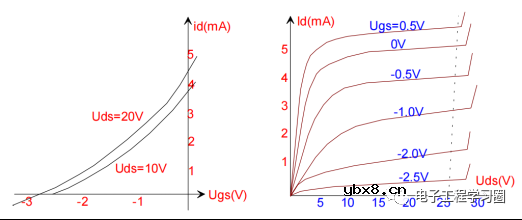

以N沟道耗尽型MOSFET来说明，它在制造过程中，在二氧化硅的绝缘层中掺入了大量的正离子，形成了一个正电中心，产生了指向P型硅表面的垂直电场，这样一来，在Ugs=0时，D、S之间已经有N沟道形成，若Ugs大于零，导电沟道加宽，当Ugs为负值，负到一定值，正电中心形成的垂直电场被抵消，导电沟道消失。那么，此时的Ugs被称为夹断电压Up。耗尽型MOSFET的特性曲线类似于增强型MOSFET， 只是出现了负偏置 ，如下图所示。

当Uds固定，Id=0的位置，Ugs为负值，即夹断电压。

对于P沟道的MOSFET，偏置电压的极性要求正好与N沟道MOSFET相反，不再赘述。下面来说下MOSFET的主要参数和等效数学模型。

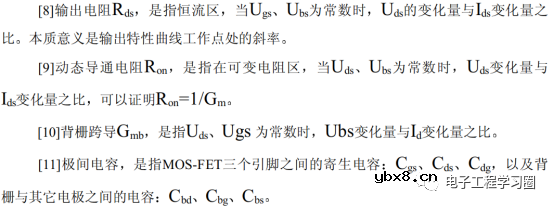

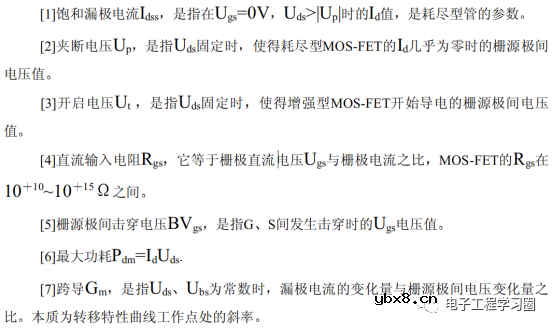

MOSFET主要参数

MOSFET的等效数学模型

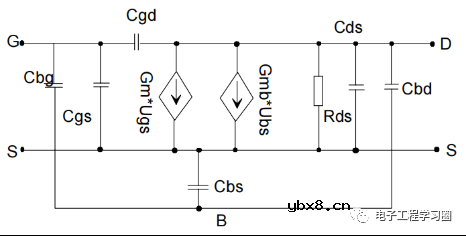

对于上图的MOSFET完整等效电路示意图，可以看出是两个压控电流源组成的简单线性电路网络，在中、低频回路中，各极间电容可以忽略不计，在高频电路中极间电容需要全部考虑计算。

MOSFET在实际应用中的注意事项

1 MOSFET在使用过程中除了选择正确的参数和正确的计算外，最值得强调的是防静电操作问题。由于MOSFET的栅源之间距离很短，且绝缘，又少量的电荷就足以使绝缘栅极击穿，导致MOSFET器件失效，因此MOS管会被戏称为“摸死”管，就是为了强调它的静电敏感性极高。在电路安装、焊接、调试过程中尤其需要注意，避免板子出现不可预知的问题，影响开发进度。
2 对于大功率MOS管，需要和大功率BJT一样考虑散热问题
3 对于高频使用场景，由于MOS管G、S之间阻抗很高，对电场的变化非常敏感，所以在使用高频MOS管作为高频前端放大器时，需要设计良好的电场屏蔽结构。
