三极管的工作状态、主要参数及电路应用

三极管（BJT）是一种电流控制型半导体器件，由两个PN结组成，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。

三极管分为NPN型和PNP型两种（NPN的应用更广泛）

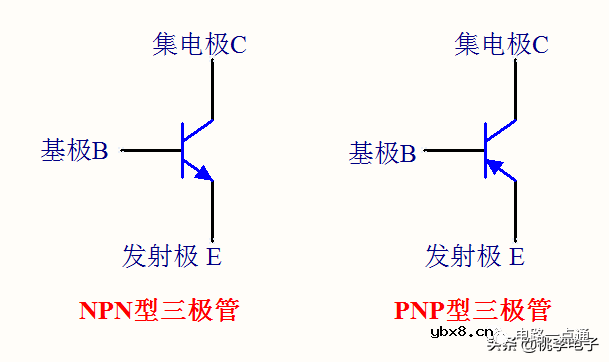

三极管电路符号三极管型号判别：箭头只能从P到N，所以根据箭头指向即可确定三极管是PNP型还是NPN型。

1.三极管的三种工作状态

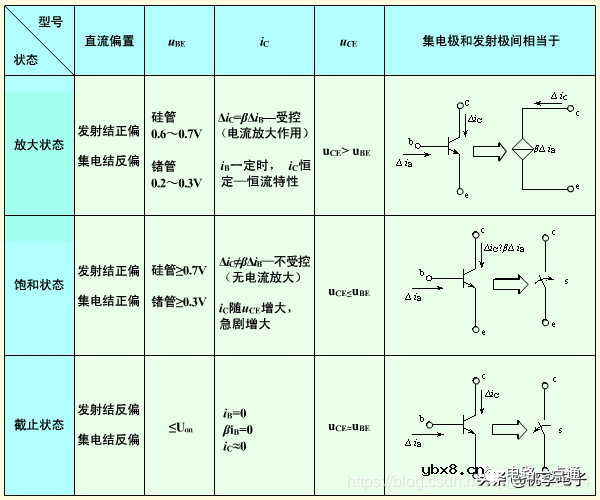

三极管的三种状态条件

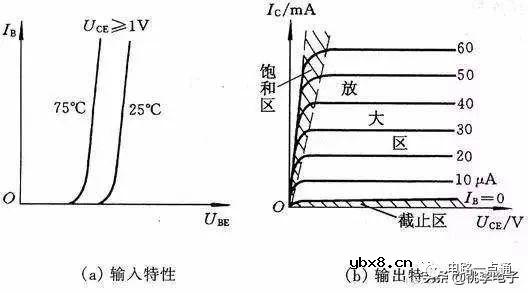

三极管输入输出特性 说明：理解三极管一定要始终围绕着它是一个流控型器件，即B→E的电流Ib控制着C→E的电流Ic，基极到发射极是控制，集电极到发射极的电流是被控制。

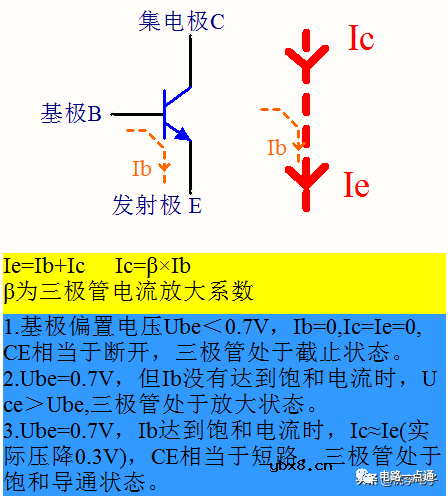

三极管三种状态工作原理

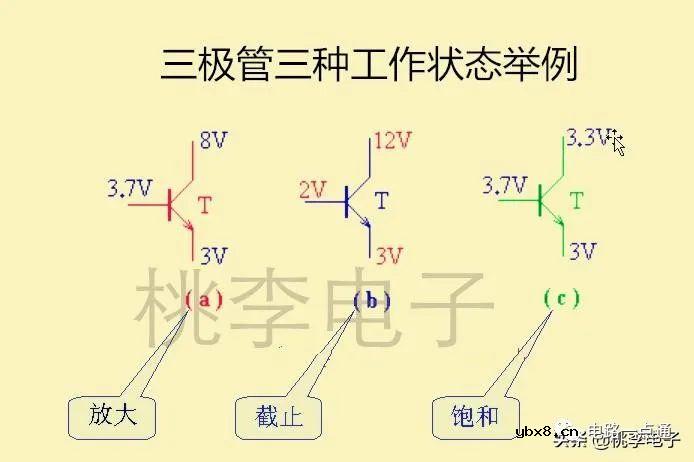

三极管三种状态举例

2.三极管的主要参数

①集-射最大反向电压（VCEO）：基极开路时，集-射极耐电压值，超过此值会击穿三极管。 ②集电极工作电流（ICRM）:集电极允许长期工作的电流。 ③集电极最大功率（PCM）：最大允许耗散功率，实际功率过大，三极管会烧坏。 ④电流放大倍数（HFE）:共射电路集电极与基极电流的比值，β=IC/IB。 ⑤特征频率（FT）：频率升高，β下降到1时对应的频率值。就是说在这个频率下工作的三极管，已失去放大能力，因此在选用三极管时，一般管子的特征频率品要比电路的工作频率至少高出3倍以上，但不是越高越好，如果选的太高，就会引起电路的振荡。

5个常用过零检测电路方案（有隔离和非隔离）

光耦合电路工作原理+电路案例

DC-DC电路反馈分压电阻，取值越大越好吗？

电压基准源电路设计的要点（TL431典型应用电路）

  注：三极管饱和导通基极电流条件：Ib * β 》 Ic ≈ Vcc / Rc（电源电压除以集电极电阻）.

3.三极管的电路应用

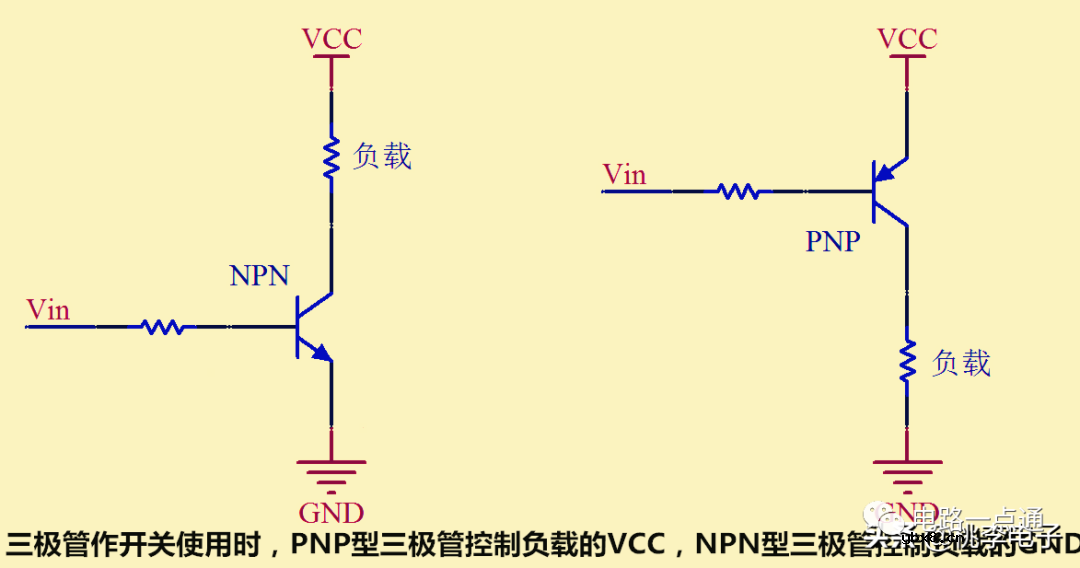

NPN和PNP三极管作开关用法

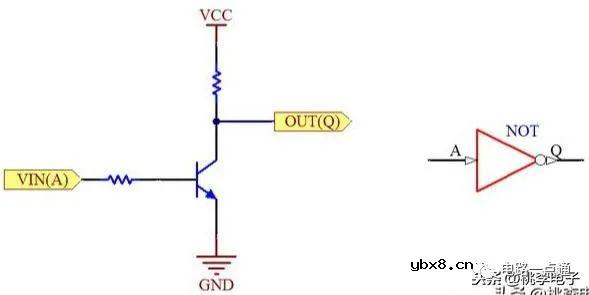

三极管取反电路

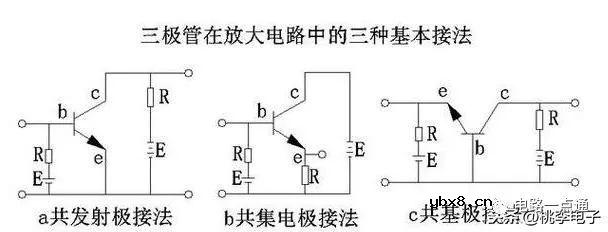

三极管在放大电路的三种基本接法
