807电子管功放电路图大全（十款模拟电路设计原理图详解）

807电子管功放电路图（一）

FU-7（807）大功率电子管是目前国内拥有量最多，且价格最便宜，用它制作的纯电子管后级，其音质可同EL-34相比美，远胜于6P3P（6L6）制作的功放。

功放线路如图1

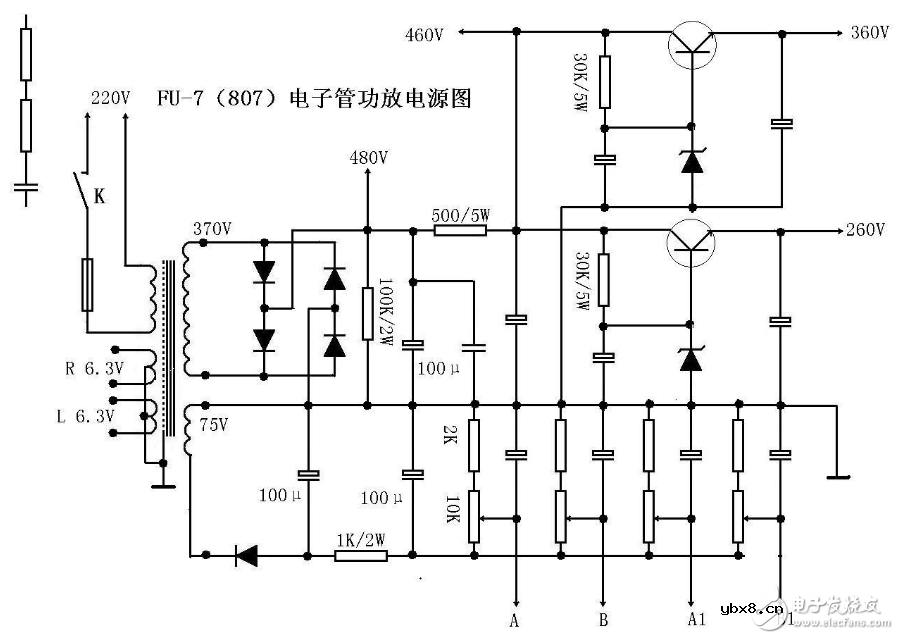

电源电路如图2。第一级采用一只6N11（6DJ8）作并联推挽式电路放大，这种电路是电子管所特有的，高频响应极好。直接耦合到下一级，第二级是用6N1（6DJ8）构成长尾式倒相电路（共阴级负载倒相）。这种倒相电路相比分负载倒相式电路音质要好的多，且有约17db的增益。第三级是用6N1构成的阴极输出去推动末级的807大功率管。

807电子管功放电路图（二）

FU-7推动的胆机功放电路图+电源电路图

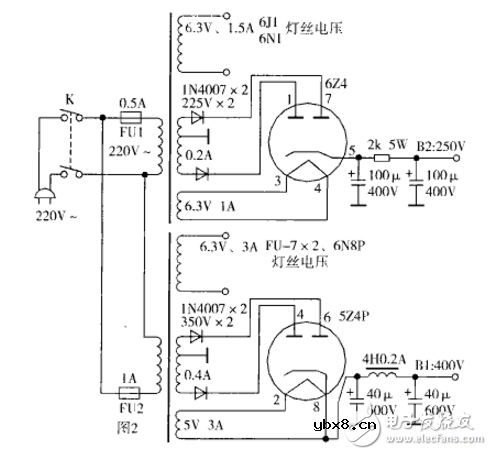

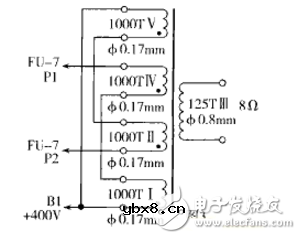

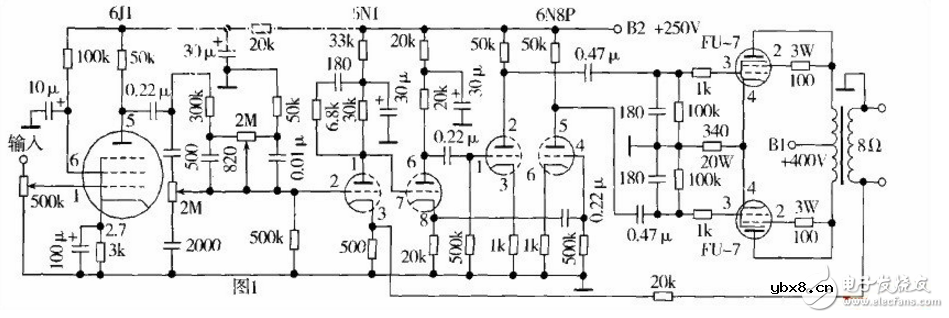

自制一款优质的胆功放，其电路原理如图1所示。供电电路如图2所示。推挽输出变压器制作原理如图3所示。该机的谐波失真为0.3%时，输出功率为lOW。通频带从15H：-22kHz。另装有音质调节电路。

制作要点：（1）选择设计优良的电路图;（2）选择优质的元器件;（3）有一只失真小、效率高的输出变压器，以及功率较大的电源变压器;（4）选择高性能的电子管，军用品更佳。

这台自制的优质胆功放，造价便宜。变压器和电子管从旧货电子市场购买，多数是库存积压，也有拆机管。购买电子管时，鉴别方法为灯丝不断、管子不漏气。变压器购回后，按图2.图3重新绕制。

元器件选择：（1）功放级采用两只FU-7外型号为807;（2）倒相级采用6N8P; （3）前置放大及音质调节级采用6J1、6N1，该部分单独供电，并经严格隔离，尤其是6，11，最好单独加隔离罩，周边再加金属隔离板。

该电路所采用的电容，不允许漏电，尤其是推动功放管的两只0.47 w F栅极祸合电容，以及推动倒相级两只0.22 w F电容，这四只电容，不但参数要分别一致，而且耐压较高，该功放采用的是600V铁壳无极性电容。音质调节电容最好用涤纶电容，不但耐压要高，误差要小，而且不允许有微小的漏电现象。

调试时，最好用示波器及音频信号发生器、频率计等检测，测试范围从15Hz一1kHz， 1一lOklfz， 10一22kHz，检查失真度并加以校正。

该功放若能配上较好的音箱及良好的放音环境和DVD音源，可与数千元价位的功放机媲美。
