光耦在电子电路中作用、关键参数详解

光耦作为一个可以对信号进行电气隔离的电子元器件。

常用于开关电源电压反馈隔离，电路隔离控制。

光耦在电子电路中有不可或缺的地位，了解光偶的特性对学习电子电路有不少帮助。

今天就一起来了解一下光耦吧。

光耦是以光作为媒介传递信号的，它对信号有良好的隔离效果。

光耦在电子电路中用字母O或者U表示，电路符号如图所示。

光耦电路符号

光耦可以分为两类。

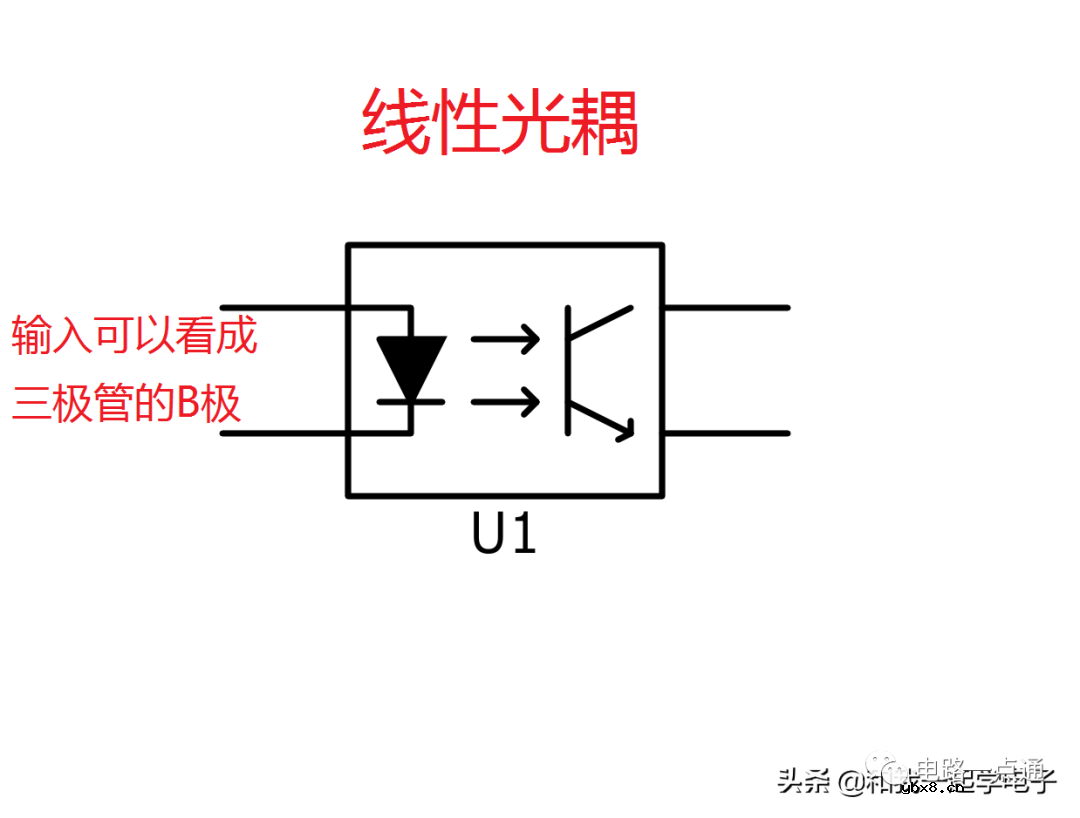

线性光耦——线性光耦广泛使用在模拟电路中，它的输出特性是线性的，输出和输入呈线性关系。线性光耦可以把输入看成三极管的B极，输入电流越大，输出导通程度越大。

线性光耦

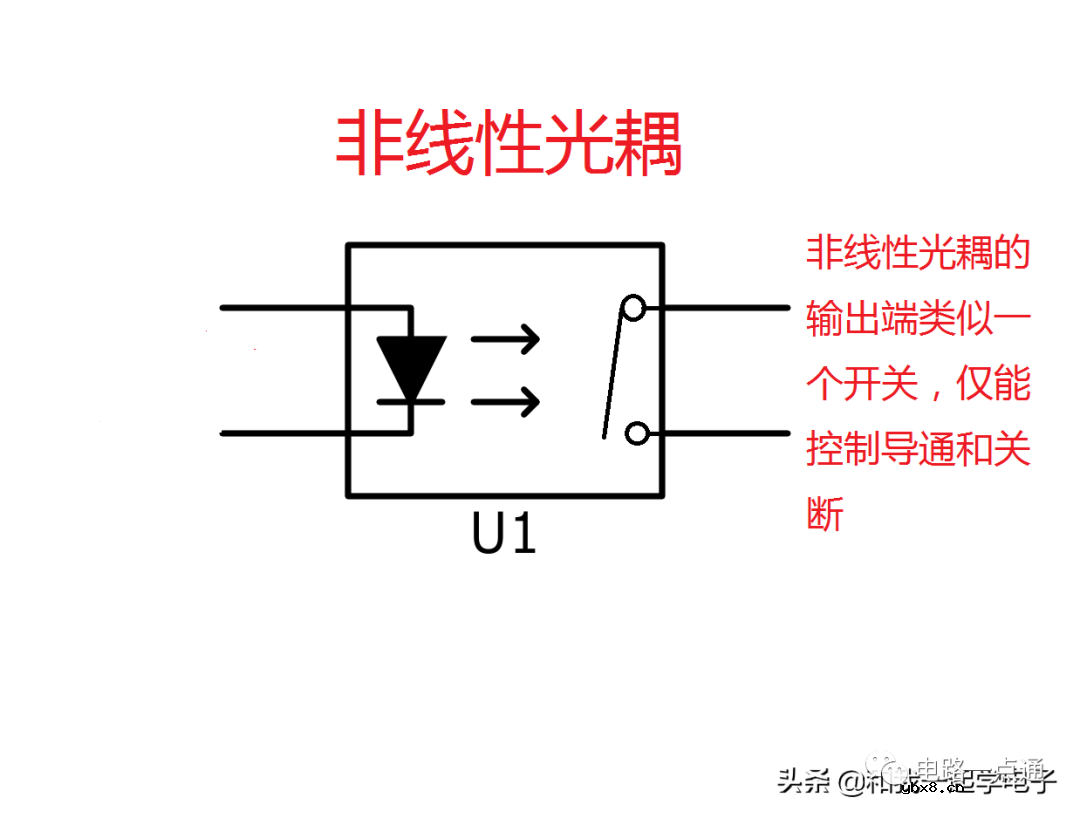

非线性光耦——非线性光耦的信号传输是非线性的，仅能传输开关信号，这类光耦在数字电路中应用较广泛。

非线性光耦

光耦关键参数.

1.电流传输比(CTR)——电流传输比(线性光耦才有)是光耦的输入和输出电流的比值，比如光耦PC817-A的电流传输比是80-160，则输入1mA时输出端输出0.8~1.6MA。

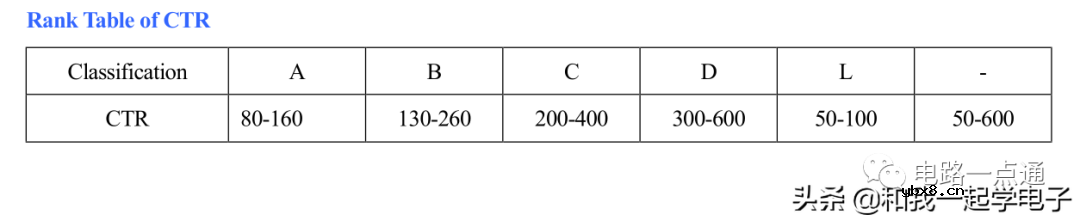

PC817不同后缀的电流传输比

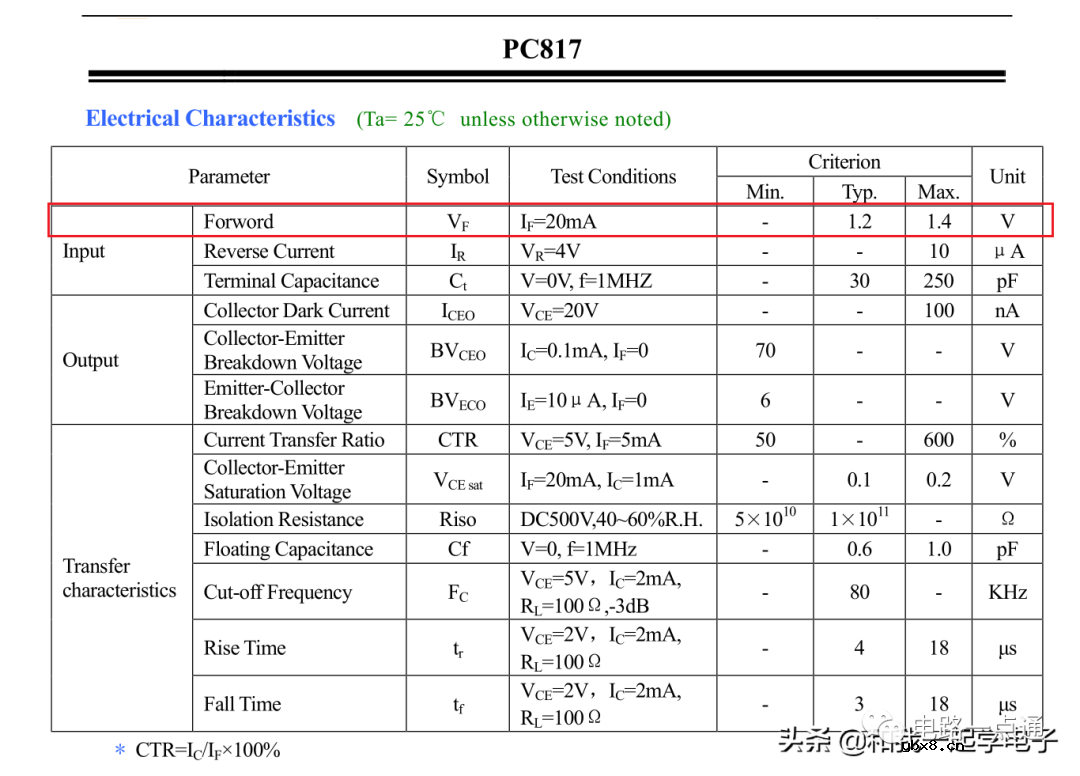

2.正向压降VF——输入发光二极管通过的正向电流为规定值时，二极管产生的压降，这个参数主要是为了计算流过光耦输入端的电流。

光耦正向压降

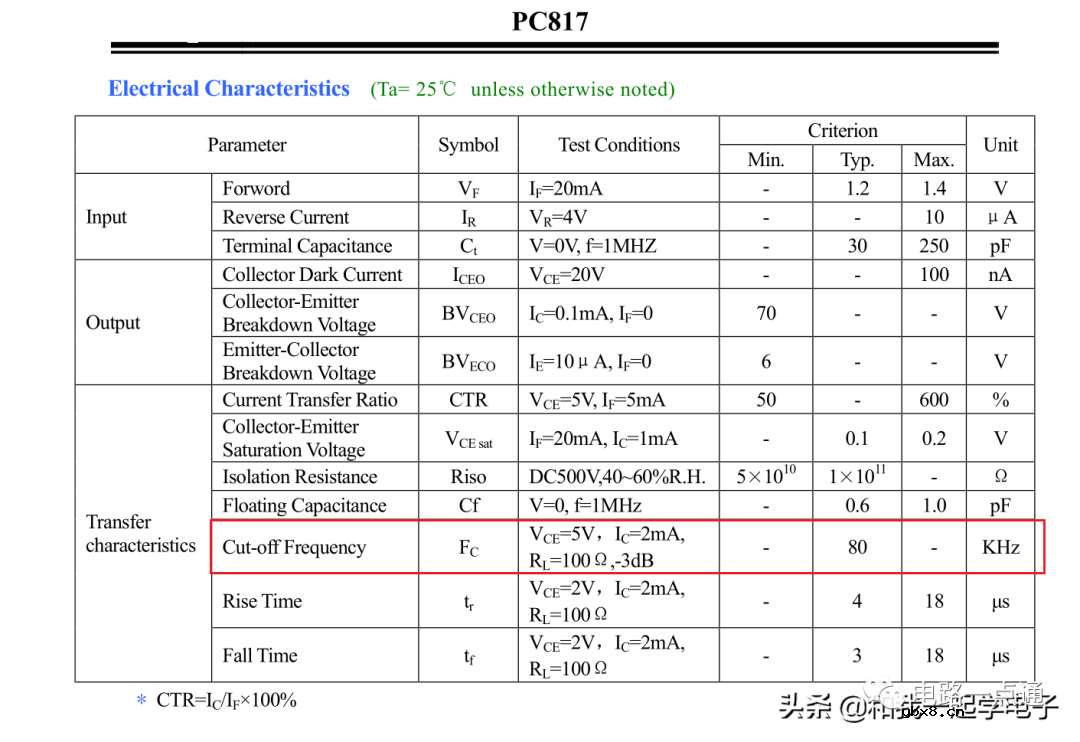

3.截止频率——截止频率决定了光耦的工作频率不能超过这个值。

光耦截止频率

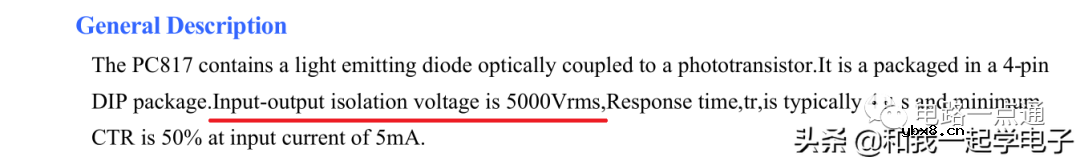

4.隔离电压——光耦的在电子电路中的作用是信号隔离，如果输入和输出电压击穿则无法隔离，所以隔离电压是比较重要的一个数据。

光耦的隔离电压

光耦应用实例.

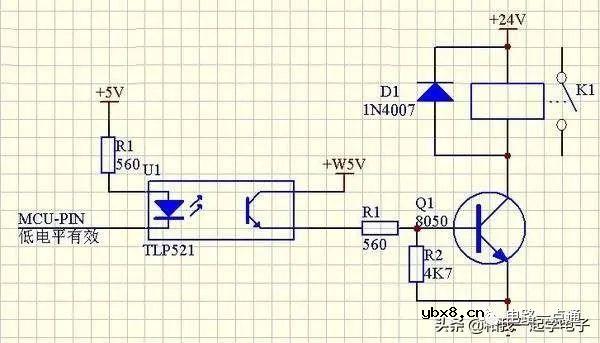

光耦控制继电器电路

从电路图中可以看出，要使继电器吸合，只要三极管Q1导通就可以了。

当MCU-PIN为高电平时，光耦的发光二极管不导通，输出就不会导通，三极管Q1不导通。

当MCU-PIN为低电平时，光耦导通，Q1导通，继电器闭合。
