最简单音调电路图大全（八款模拟电路设计原理图详解）

最简单音调电路图（一）

本次的音调控制电路，其中Ai为缓冲放大级，用以降低前级输出的负担。该电路的低频转折频率为30Hz，高频转折频率为1kHz，控制范围为±20dB.使用运算放大器不仅能设计出具有高低音控制功能的音调电路，而且也能设计出具有高中低音控制功能的音调控制电路，实际电路如下图所示。

最简单音调电路图（二）

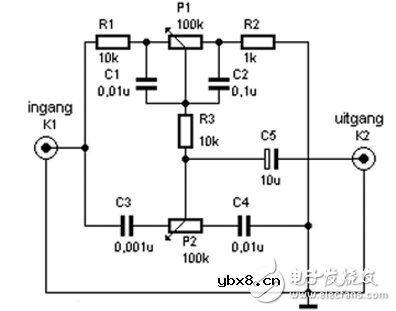

这里有一个电路设计，一个有吸引力的简单的音调控制电路。这个电路是被动式的，它不需要电源，对音频电平没有放大作用，并且有一定的削弱。

可以看出，该电路被构造成两个T形过滤器，以同样的方式作为灵活的低音和高音音调控制。两个T型过滤器左臂连接到音频输入端，右臂连接到地，中心点连接输出端。

P1和P2控制低音高音。想听到更多的低音，你应该把P1向R1的方向移动。而相比之下，更多的高音，你应该在向C3的方向移动P2。

当然，这并不是一个高质量的音调控制电路，但它最适合用于小型放大器，如250毫瓦的放大器。需要注意的是电路工作在线路电平，他们必须进入最后放大阶段再行输出！
