8050三级管开关电路图大全（七款8050三级管开关电路设计原理图详解）

三极管8050是非常常见的NPN型晶体三极管，在各种放大电路中经常看到它，应用范围很广，主要用于高频放大。也可用作开关电路。

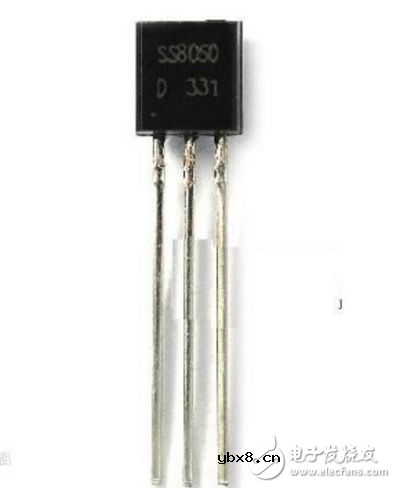

8050三极管引脚图

工作原理

三极管8050是一种控制元件，主要用来控制电流的大小，有三个极，分别叫做集电极C、基极B、发射极E。以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），利用8050三极管工作理，当基极电压UB有一个微小的变化时，基极电流Ib也会随之有一小的变化，受基极电流Ib的控制，集电极电流Ic会有一个很大的变化，基极电流Ib越大，集电极电流Ic也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。Ic的变化量与Ib变化量之比叫做三极管的放大倍数β（β=ΔIc/ΔIb，Δ表示变化量。），三极管的放大倍数β一般在几十到几百倍。三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置，否则会放大失真。

在三极管8050的集电极与电源之间接一个电阻，可将电流放大转换成电压放大：当基极电压Ub升高时，Ib变大，Ic也变大，Ic在集电极电阻Rc的压降也越大，所以三极管集电极电压Uc会降低，且Ub越高，Uc就越低，ΔUc=ΔUb。对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量，但三极管厉害的地方在于：它可以通过小电流控制大电流。

8050三级管开关电路图（一）

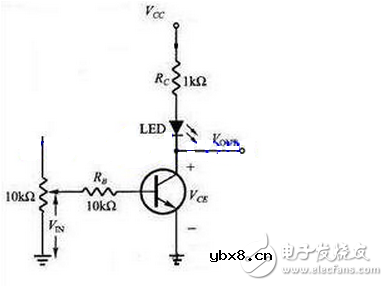

1、用NPN三极管做开关电路控制led的电路图：

2、一般控制LED，考虑到电压输入增高时电量充沛，令LED发光，输入电压低时节省电量。10K取样电位器可以任意调节需要控制的电压，所有电阻按电源电压高低作相应改变使电路正常工作。

3、留有输出端，供反向控制（输入高时、输出低）使用。
