9014三级管开关电路图大全（五款9014三级管开关电路设计原理图详解）

9014三级管开关电路图（一）

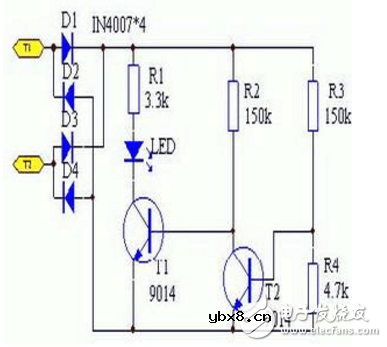

电路原理：指示器并联在电话线路上，经过D1~D4极性变换，给电路提供电源。当电话线路无人使用时，电话线路电压为48V左右，48V电压加在电阻R3、R4上，R4获得的分压大于0.7V，三极管T2饱和导通，T2导通是三极管T1失去偏置电压，T1截止，LED不发光。说明此时可以使用电话通话。当有人在使用电话时，电话线路电压跌到9V左右，此时R4上分得的电压不足使T2导通，T1通过电阻R2或得偏置电压，T1导通，LED发光，指示有人正在使用电话，请暂时不要使用。

9014三级管开关电路图（二）

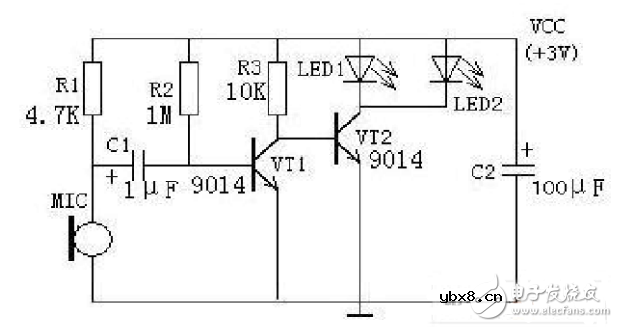

电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。

电路原理：

静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。

9014三级管开关电路图（三）

图中，将两个电极改接在VT1下偏置，R1仍为上偏置电阻器。当杯内水面低于两个电极时，相当于下偏置开路，R1产生的偏置电流使电动机起动。当水位上升到淹没电极时，两个电极之间被水导通，将R1产生的偏置电流旁路一部分，使VT1～3截止，电动机停转，与图5控制效果恰好相反。
