双联双控开关电路的三种接线法介绍

　　双联双控开关原理

　　双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。那什么是双联双控开关呢？其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

　　双联双控开关接法

　　双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

　　具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

　　这样当开关1和2的刀同时打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。

　　两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

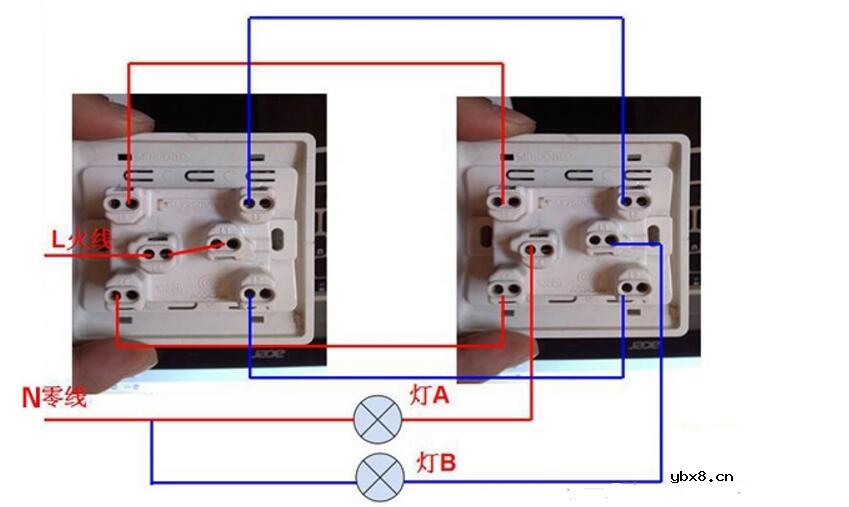

　　接法图示
