SDIP6封装IC耦合器TLP705A

　　TLP705A是一款SDIP6封装IC耦合器，能够直接驱动一个小容量IGBT或功率MOSFET。 由于使用了一个全新具有很长使用寿命的LED，所以与现有TLP705模型相比，TLP705A的输出电流更好，传输延迟时间变化更小、传输时延偏离特性更好。 而且，虽然SDIP6 封装的安装面积约为 DIP8 封装(TLP351)IGBT/MOSFET栅极驱动耦合器产品照片: TLP705A.的一半，TLP705A 符合国际安全标准的强化绝缘等级。 适用于工业设备、数码家电、测量设备和控制设备等各种产品，而且能减少设备体积，且能节省生产成本。

　　



　　特征

　　工作温度范围广: Topr = −40°C至100°C

　　图腾柱输出

　　峰值输出电流: IOP = ±0.6A

　　低输入电流: IFLH = 7.5mA (最大值)

　　耐受电压: BVs = 5000 Vrms

　　传输延迟时间: tpLH, tpHL = 200ns (最大值)

　　传输延迟时间: tpsk = 85ns (最大值)

　　应用

　　PDP

　　MOSFET/IGBT栅极驱动器

　　通用变频器(逆变器)

　　IH(感应加热)

　　轮廓图

　　

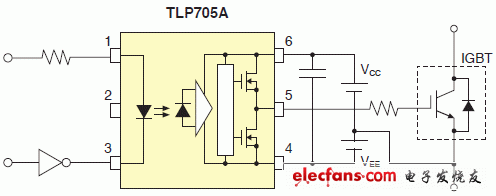

　　电路实例
