在125度的温度下进行操作,3.3V/5V驱动高速逻辑IC耦合器:TLP2362

　　由于系统尺寸进一步缩小并且封装更加密集，工业设备领域对于高温运行功能元件的需求已增长。TLP2362 IC 耦合器支持 3.3 V 和 5V 的光接收 IC 电源，从而使该设备能在一定的温度範围内(-40°C 至 125°C)工作，并能採用SO6 封装。 因为TLP2362是一种集电极开路输出型高速IC逻辑耦合器，能以10Mbps的速度进行高速资料传输，所以特别适用于绝缘RS-422和RS-485，以及其他传输信号。 这种产品适用于工厂自动化设备、开关电源、PDP等数码家电、测量设备和控制设备等各种应用场合。 同时，由于 TLP2362 採用小型 SO6封装，并保证爬电距离≥ 5mm、电气间隙≥ 5mm,，根据国际安全标準，该产品属于强化绝缘类别。

　　



　　特徵

　　反向逻辑输出(开集输出)

　　支持3.3V和5V电源

　　高速资料传输：10Mbps(典型值)

　　包含高共模瞬变抗扰度的高输入-输出杂讯电阻: |CMH|, |CML| ≥ 20 kV/μs

　　工作温度高达125°C

　　应用

　　工厂自动化(FA)控制系统

　　等离子显示板(PDP)

　　测量设备

　　 轮廓图

　　

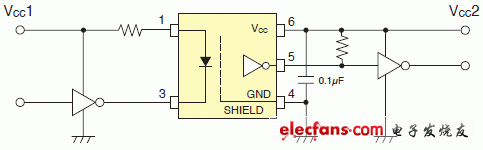

　　电路实例

　　TLP2362
