保证在125度条件下运行的3.3V/5V驱动高速逻辑IC耦合器:TLP2766

　　近几年，低功耗在数码家电设备和各种数码产品领域成为一种趋势。这种趋势带动了对低电源电压的需求，从而对构成这些产品应用的功能器件的低电源电压的需求也日益增长。为了满足这种市场需求，我们在我们的产品阵容中增加了一款新的光耦合器，其能在低于5V的输出电源电压且2.7V以上的电压下运转。 阈值输入电流IFHL控制为3.5mA (最大值)且通过採用Bi-CMOS工艺将最大电源电流ICC控制为3mA，从而有助于各种设备降低功耗。而且，这种产品能在 5V 电源电压下运转，并且也适用于用作可编程逻辑控制器(PLC)和其他元件的输入/输出介面时，以及需要5V电源的各种设备上。此光电耦合器的特点是保证 125°C的工作温度(最大值)和20Mbps的高速资料传输速度，从而在低电源电压下实现高速运行并在高温环境中实现稳定可靠的运行。这种产品的适用範围非常广泛，包括消费类电子设备、数码家电、测量设备和需要在高温环境下运行的工业设备。

　　已添加到我们的产品阵容中的 3.3V/5V 驱动高速逻辑 IC 耦合器採用小型 SDIP6 封装。 此外，虽然安装面积约为 DIP8 封装的一半，但TLP2766 符合国际安全标準的强化绝缘等级。 此外，这种产品在输出段使用推拉输出，Sink/Source驱动皆可。

　　



　　特徵

　　反向逻辑输出(推拉输出)

　　高速资料传输: 20Mbps (典型值)

　　包含高共模瞬变抗扰度的高输入-输出杂讯电阻: |CMH|, |CML| ≥ 20kV/μs

　　应用

　　工厂自动化(FA)

　　设备等离子显示板(PDP)

　　用于测量或控制设备的高速数位介面

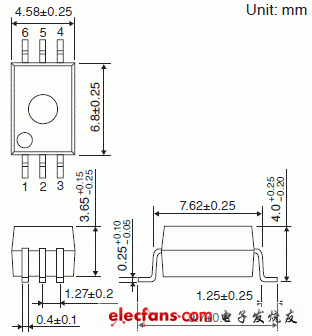

　　轮廓图
