单节锂电池低电量指示电路设计

当今时代，越来越多的电子硬件项目用上了锂电池。有时候我们在项目中需要指示电池电量，当电池电量低时提醒用户去充电，当项目中有液晶显示屏时，可以通过屏幕显示电池电量。但是，对于一些小项目，没有液晶显示屏，可以通过下面的电路，通过一个 LED 指示电量低。

电路原理图

图中 D3 是一颗红绿双色共阴 LED。1k 电阻 R11 是其限流电阻。

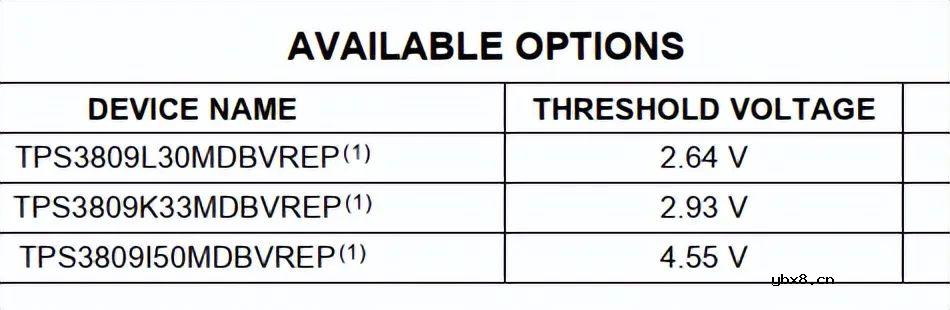

图中 芯片 IC2 是一颗电压监控芯片，型号为 TPS380L30 。其阈值电压为 2.64 V, 当加在其 VDD 和 GND 引脚之间的电压低于阈值电压时，RESET 引脚会输出低电压；当高于阈值电压时 RESET 引脚会输出高电压。该系列芯片还提供其他阈值电压的型号:

二极管 D2 本身有 0.5 V 左右的压降，加上 IC2 的阈值电压 2.64V。这样，当电池电压低于 3.13 V（实测） 时，IC2 的 RESET 引脚会输出低电平，PNP 三极管 Q2 会导通，Q1 截止，红灯亮；当电池电压高于或等于3.13V 时，IC2 的 RESET 引脚会输出高电平，NPN 三极管 Q1 会导通，Q2 截止，绿灯亮。

如果想要进一步榨干电池电量，可以去掉二极管D2, 这样当电池电量低于 2.64 伏时红灯才会亮。

搭建好的电路

当电池电量高于或等于3.13V 时，绿灯亮

当电池电量低于于3.13V 时，红灯亮

总结

本电路是利用电压监控芯片和两个不同极性的三极管结合实现的。

电压监控芯片会实时监控加在其 VDD 引脚的电压，当高于阈值电压时，会输出高电平；当低于阈值电压时会输出低电平。

对于 NPN 三极管来说，当基极电压为高时，导通。

对于 PNP 三极管来说，当基极电压为低时，导通。
