输出高达2A且带过流保护的IGBT驱动光耦HCPL-316J



输出高达2A且带过流保护的IGBT驱动光耦HCPL-316J

产品特点：

l        可驱动IGBT最高为150A/1200V级

l         光学隔离，带故障反馈输出

l         16脚贴片封装，CMOS/TTL兼容，500nS开关速度

l          软关断技术，集成过流，欠压保护。

l          15-30V宽压工作环境，-40-150度工作温度

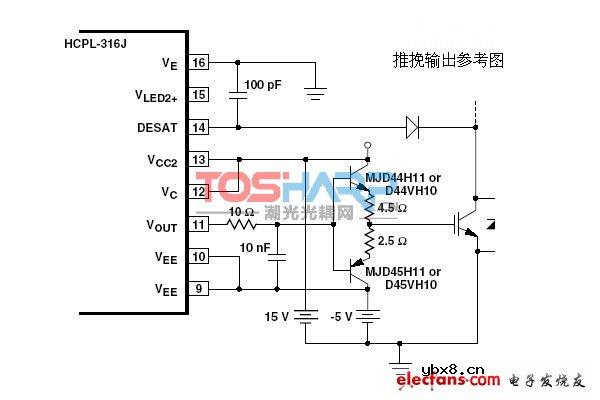

       典型的IGBT驱动保护电路：

HCPL316J是一款简单易用的智能型IGBT驱动光耦，集成了VCE饱和压降检测，欠压锁定，软关断以及隔离故障反馈。



      保护过程描述：

DESAT（饱和压降检测）：该端子时刻监视集电极与发射极的饱和电压。

当检测到电压超过7V时，VOUT（输出）端子电压变低。

FAULT（故障输出）为低，用户CPU开始进入外中断服务程序。

        输出控制描述：

        输出端子VOUT，FALUT受控于VIN，UVLO，DESAT的工作情况，HCPL316J可以使用VIN+，VIN-来定义是高电平或低电平有效。当低电平有效时，VIN+必须保持为高电平VIN-为触发信号端。一旦UVLO没有使能，VOUT输出则有效，14脚DESAT检测端子为最高优先级，UVLO先要确认DESAT是否已经使能。下面表格帮助用户理解工作过程：

VIN+	VIN-	UVLO(VCC2-VE)	DESAT	6脚故障输出	VOUT输出
三态	三态	使能	三态	三态	低电位
三态	三态	三态	使能	低电平	低电位
低电平	三态	三态	三态	三态	低电位
三态	高电平	三态	三态	三态	低电位
高电平	低电平	不工作	不工作	高	高电位，IGBT可以打开

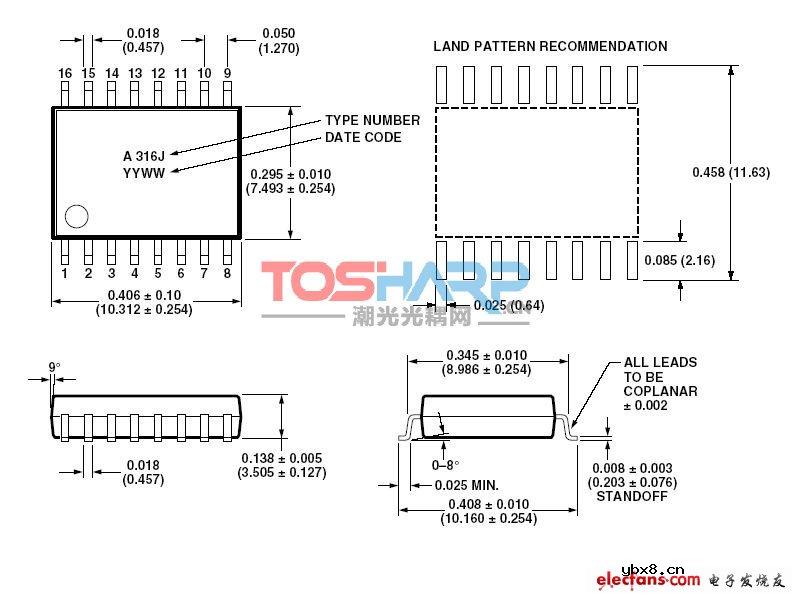

      封装视图：



管脚描述：

管脚号	功能描述	管脚号	功能描述
1	VIN+无相向信号触发脚	16	VE,公共端（IGBT发射极），供电电源。
2	VIN-反相信号触发脚	15	VLED2，阳极。供测试使用。
3	VCC1电源+	14	DESAT，过流信号输入，当IGBT导通并且超过参考电压7V时，FAULT信号会在5uS内由高变低。
4	GND1电源地	13	VCC2，输出电源+
5	RESET，故障复位输入，最小0.1uS低电平脉宽。不受UVLO影响。该脚有效不影响输出。	12	vc，直接连VCC2
6	FAULT，DESAT检测到7V则故障输出信号由高变低，（在5uS内），该信号保持低电平直到RESET电平也为低。该脚为开漏输出，可以直接接到处理器外中断。	11	VOUT,驱动输出。
7	LED+，阳极。供测试使用	10	输出电源
8	LED-，接地	9	输出电源

最大额定值：

参数	符号	最小值	最大值	单位
储存温度	TS	-55	125	℃
工作温度	TA	-40	100	℃
输出结温	TJ		125	℃
峰值电流输出	IP		2.5	A
故障输出电流	IFOULT		8.0	mA
电源供电正极	VCC1	-0.5	5.5	V
输入信号电压	VIN+，VIN-，VRESET	-0.5	5.5	V
输出供电电压	VCC2-VEE	-0.5	35	V
输出负电压	VE-VEE	-0.5	15	V
输出驱动电压	VOUT	-0.5	VCC2	V
DESAT电压	Vdesat	VE	VE+10	V
输出功耗	PO		600	mW
输入功耗	PI		150	mW

推荐工作条件：

参数	符号	最小值	最大值	单位
工作温度	TA	-40	100	℃
输入侧供电电压	VCC1	4.5	5.5	V
输出 侧总电压	VCC2-VEE	15	35	V
输出侧负压电压	VE-VEE	0	15	V
输出侧正电压	VCC2-VE	15	30（VE-VEE）	V
集电极电压	VC	VEE+6	VCC	V

电气特性：

参数	符号	最小值	典型值	最大值	单位
低电平输入电压	VIN+L，VIN-L，VRESET			0.8	V
输入高电平电压	VIN+H，VIN-H，VRESET	2.0			V
低电平输入电流	IN+L，I-L，IRESET	-0.5	-0.4		mA
故障低电平信号输出电流	IFAULT	5.0	12		mA
故障低高平信号输出电流	IFAULT	-40			uA

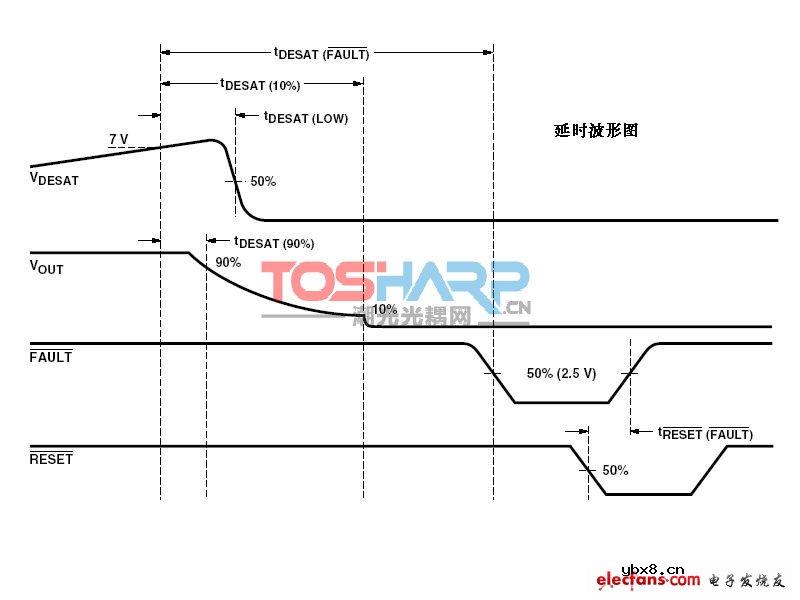

 开关特性：

参数	符号	最小值	典型值	最大值	单位
输入到高电位输出延时	tPLH	0.10	0.30	0.50	uS
输入到低电位输出延时	tPHL	0.10	0.32	0.50
脉宽失真	PWD	-0.3	0.02	0.30
10%-90%上升时间	tr		0.1
90%-10%下降时间	tf		0.1
DESAT到90%输出延时	tdesat90%		0.3	0.5
DESAT到10%输出延时	tdesat10%		2.0	3.0
DESAT到保护输出延时	tdesat(fault)	3	7	20
复位信号	PWRESET	0.1
UVLO到输出高延时	tuvlo on		4.0
UVLO到输出低延时	tuvlo off		6.0



！
