温度传感器DS18B20的电路和能读取正负温度数值的程序介绍

本文介绍温度传感器DS18B20的电路和能读取正负温度数值的程序（或说明）。日积月累，越来越进步，本文的分享来自查阅与实践，基本已验证成功。

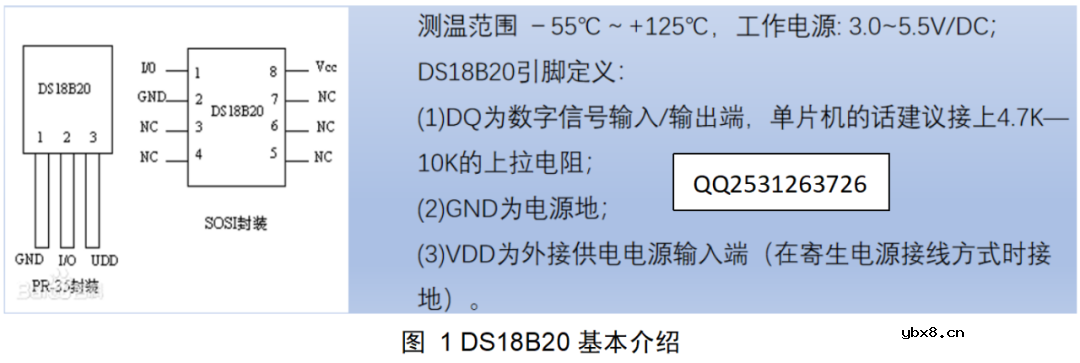

1、什么是DS18B20

DS18B20是常用的数字温度传感器，其输出的是数字信号，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。

2、DS18B20有什么用

温度传感器的用处就是测量温度。

一般可以用于电子产品、家用设备、工农业设备等适合其温度范围内的测温应用，如电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。

3、DS18B20有什么优势

DS18B20主要的优势有这几个：

价格便宜，低价位的几元钱就能搞定；

占用IO接口少，只需要耗费一个处理器的IO口即能实现数据传递；

体积小；

拥有相对较高的精度，在-10到+85℃的范围内精度为±0.5℃。

4、DS18B20怎么用？

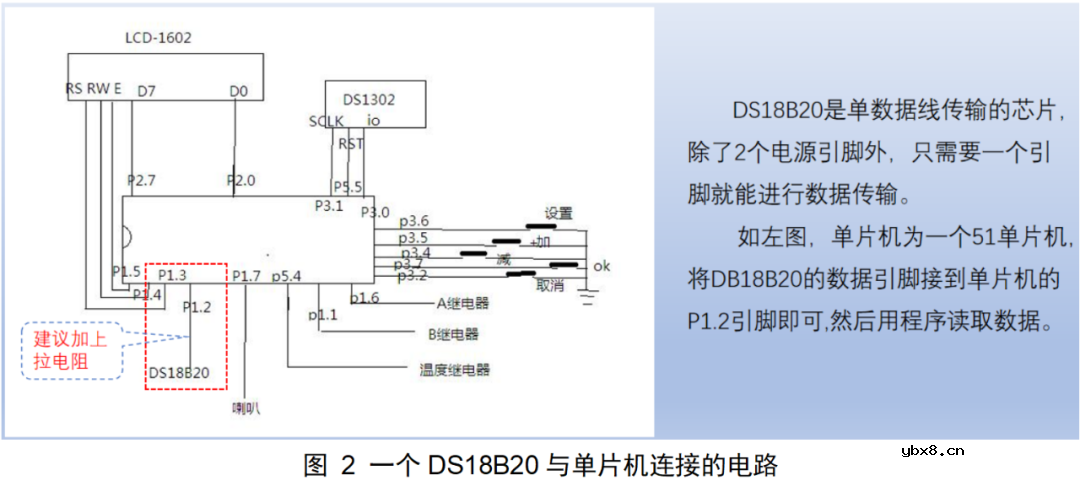

4.1 应用电路

DS18B20的电路很简单，除了电源引脚以外，数据引脚就只有一个，把它接到微处理器即可。

4.2 参考程序

以上为经过验证的参考程序，在移植时需要注意的是：

⭕以上引脚需要根据实际电路接线的变化而修改；

⭕延时程序很关键。因为单片机接不同的晶振会导致延时变化，所以这里的延时程序不能照搬，要保证延时为6微秒。

⭕以上的程序只识别了正数的温度，如果要测量零下温度，那么需稍作修改。

DS18B20传输出来的数据DS18B20_Temp_data[]是以二进制补码形式存储的，要判断高字节DS18B20_Temp_data[1]的二进制最高位，如为1则温度为负数，如为0则为正数。

如果温度为负数需要将DS18B20_Temp_data[]由二进制补码转为原码，然后换算温度值。
