可以在无人机上使用的HSC和SSC压力传感器

霍尼韦尔TruStability 硅压力传感器，由HSC（高精度硅陶器件）系列和SSC（标准精度硅陶器件）系列组成，可为客户提供在目前所有的硅压力传感器中找不到的三个关键优点：（1）行业领先的稳定性，有助于防止随着时间推移或极端的温度和湿度引起的漂移；（2）无需客户安装在印刷电路板（pcb）后再去校准，对于终端客户也一样经温度补偿和校准，提供的产品精度规格非常严格；（3）模块化和灵活的设计提供多种封装形式和选项，所有产品的性能规格均在同行业处于领先地位。

HSC和SSC系列硅压力传感器主要用于测量非腐蚀性、非离子的工作流体，如空气和干燥气体，并通过数字化修正使各项参数达到优化，如零点输出、灵敏度、温度系数以及非线性度等。HSC系列旨在提供行业领先的±1％总误差带规格，补偿范围从0℃到50℃。SSC系列旨在提供±2％总误差带规格，补偿范围扩大到-20℃到85℃。目前，已有一些无人机厂家成功将HSC和SSC系列压力传感器应用到了无人机上，是的，是工业级无人机。

压力传感器在无人机上的作用，主要有两种：1、提供气压高度，所以也叫气压高速计，测量的绝对压力（绝压），常应用在多旋翼无人机上，市面上常用的型号是MS5611-01BA03，本人以前使用过MPXHZ6115A6U；2、提供空速，所以也叫空速计，测量的是相对压力（差压），常应用在固定翼或垂直起降固定翼无人机上，比如Pixhawk飞控支持的空速计是MS4525D0，本人以前使用过MS5534C。

几个术语：

Absolute Pressure 绝压 (a) - 以完全真空（零压力）为参考测得的压力。

Absolute Pressure Sensor 绝压传感器 - 产品输出与待测压力和传感器内置的真空（零压力）条件下的固定参考值之间的差值成比例。通常将最小测量压力（Pmin.）设置为绝对零压（完全真空）。

Differential Pressure (d) 差压 - 两个压力源间测得的压力差值。

Differential Pressure Sensor 差压传感器 - 产品输出与施加于各压力端口的压力之间的差值成比例。

在无人机上使用，我们推荐的霍尼韦尔压力传感器型号为：

（绝压）高度计	HSCMJNN160KASA3	用在固定翼大飞机上
（绝压）高度计	SSCMRNN160KASA3
（差压）空速计	HSCMRRD160MD3A3	用在固定翼大飞机上
（差压）空速计	SSCMRRD025KDSA3

型号命名规则如下：

针对HSC系列：

HSCMJNN160KASA3：（绝压）

1、产品系列：HSC=高精度，补偿/放大；

2、封装：M=SMT表贴；

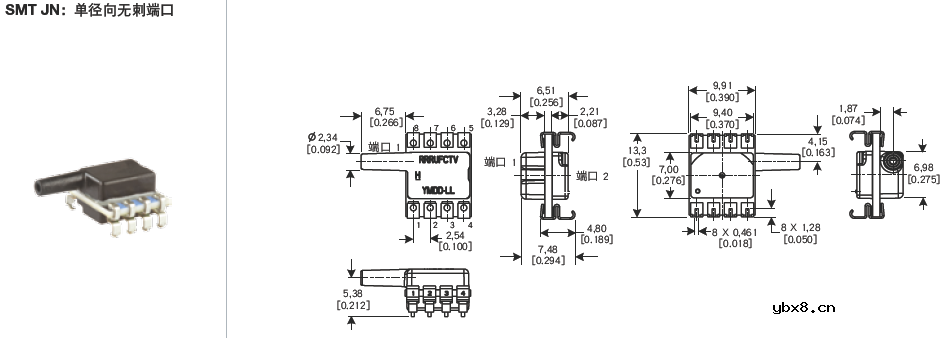

3、压力端口：JN=单径向无刺端口；

4、选项：N=仅限于干燥气体，无诊断功能；

5、压力范围：160KA=0kpa至160kpa，绝压型；

6、输出类型：S=SPI；

7、传递函数：A=10%至90%的Vsupply（模拟），2^14计数（数字）；

8、供电电压：3=3.3VDC（3.0~3.6VDC）。

HSCMRRD160MD3A3：（差压）

1、产品系列：HSC=高精度，补偿/放大；

2、封装：M=SMT表贴；

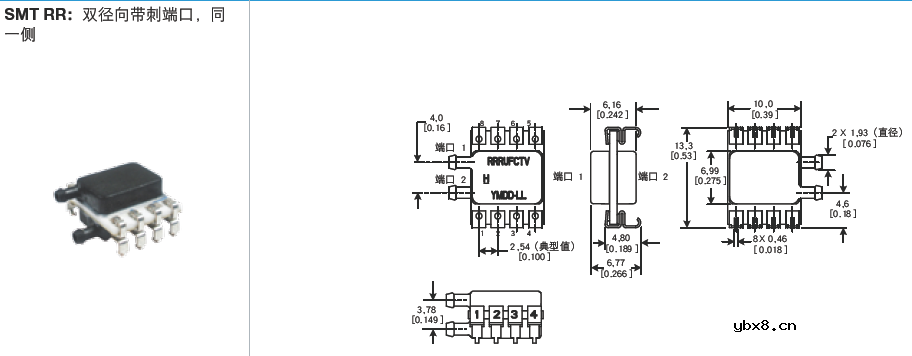

3、压力端口：RR=双径向带刺端口，同一侧；

4、选项：D=仅限干燥气体，带诊断功能；

5、压力范围：160MD＝±160 mbar，差压型；

6、输出类型：3=I2C，地址 0x38；

7、传递函数：A=10%至90%的Vsupply（模拟），2^14计数（数字）；

8、供电电压：3=3.3VDC（3.0~3.6VDC）。

针对SSC系列：

SSCMRNN160KASA3：（绝压）

1、产品系列：SSC=高精度，补偿/放大；

2、封装：M=SMT表贴；

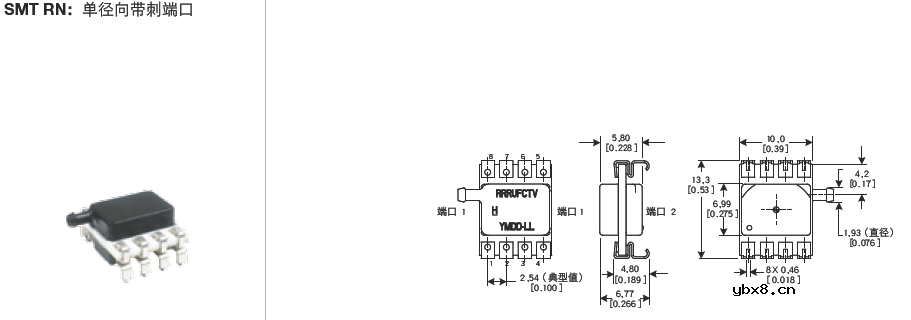

3、压力端口：RN＝单径向带刺端口；

4、选项：N＝仅限干燥气体，无诊断功能；

5、压力范围：160KA=0kpa至160kpa，绝压型；

6、输出类型：S=SPI；

7、传递函数：A=10%至90%的 Vsupply（模拟），2^14计数（数字）；

8、供电电压：3=3.3VDC（3.0~3.6VDC）。

SSCMRRD025KDSA3：（差压）

1、产品系列：SSC=高精度，补偿/放大；

2、封装：M=SMT表贴；

3、压力端口：RR=双径向带刺端口，同一侧；

4、选项：D=仅限干燥气体，带诊断功能；

5、压力范围：025KD＝±25kPa，差压型；

6、输出类型：S=SPI；

7、传递函数：A=10%至90%的Vsupply（模拟），2^14计数（数字）；

8、供电电压：3=3.3VDC（3.0~3.6VDC）。
