电流传感器的接线方式

霍尔电流传感器是利用霍尔效应将一次大电流变换为二次微小电压信号的传感器。

霍尔电流传感器目前已被广泛应用于频调速装置、逆变装置、UPS电源、逆变焊机、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测电流电压的各个领域中。

霍尔电流传感器是我们日常生活中十分常见的一种传感器，被广泛的应用家用电器、智能电网、电动车、风力发电等等。作为一种高新技术产物，具有独特的电流传感器接线方法

电流传感器的接线方式分为：。

1，一相式接线，用来测量一相或三相（通过转换开关）电流。

2，不完全星形接线，也称V形接线，用来测量负荷平衡或不平衡的三相三线电流传感器制线路电流，6-10KV中性点不接地系统广泛应用，不完全星形接线组成的继电保护电路，能对各种相间短路进行保护，但与三相星形接线比较灵敏度差，但少用了一个互感器降低了成本。

3，差式接线，通常应用于继电保护线路中，如线路或电动机保护及电容器横联差动保护，它能反映各种相间短路。

4，星形接线，测量负荷平衡或不平衡的三相电力系统的三相电流，这种接线方式对三相，两相短路及单相接地短路具有相同的灵敏度，可靠性较高。

磁补偿式电流传感器是一种先进的能隔离主回路与控制回路，能检测从直流到100kHz正弦与非正弦周期量电流值的高科技模块化电流传感器产品，其副边能真实地反映原边的波形。

磁补偿式电流传感器的原理：。

根据安培定律，原边被测电压U1通过串接限流电阻R1，转换成I1，I1N1将产生磁场B1，并通过I2N2产生的磁场B2进行磁补偿后保持磁平衡状态，即I1N1=I2N2，所以I2=I1N1N2，当N1/N2确定后，I2正比于I1，I2通过Rm转换成电压输出信号。

磁补偿式电流传感器的应用：。

磁补偿式电流传感器在电力系统的微机监测，新型逆变器，整流器，工业自动化控制，焊接设备，交流变频调速器，安全电源，铁路信号监控，铁路机车，数控机床，无轨电车等领域中得到广泛的应用。

交流两线型：直接接在控制回路一根接电源一根接负载

交流多线型：两根接电源两根接负载，要看是常开还是常闭，也就是两根电源线两根控制线，还有的是一长开一长闭的。

直流两线型：黑色接［或蓝色］负极红色［或棕色］接负载

直流三线型：分PNP和NPN型，黑色接［或蓝色］负极红色［或棕色］接正极，色［或黑色］接负载，还有的是一长开一长闭的PNP反馈正极NPN反馈负极。

常用的就这几种接法：

1脚：负电源（-15V）正极电源输入

2脚：电源地（OV）接地线

3脚：正电源（15V）负极电源输入

4脚：输出（Output）测量信号输出

5、7脚：初级电流输入被测物的输入电流

6、8脚：次初级电流输出被测物的输出电流

霍尔电流传感器接线图

（1） 直检式（无放大）电流传感器接线图如图1－7所示。

（a）图是P型（印板插脚式）接发，（b）图是C型（插座插头式）接法，VN.、VN表示霍尔输出电压。

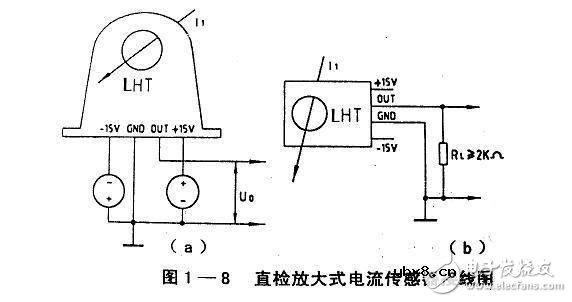

（2）直检放大式电流传感器接线图如图1－8所示。

（a）图是P型接法，（b）图是C型接法，图中U0表示输出电压，RL表示负载电阻。

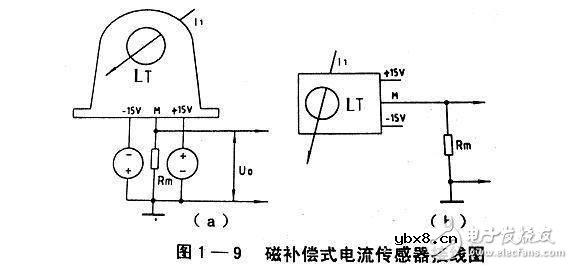

（3）磁补偿式电流传感器接线图如图1－9所示。

（a）图是P型接法，（b）图是C型接法（注意四针插座第三针是空脚）

以上三种传感器的印板插脚式接法同实物的排列方法是一致的，插座插头接法同实物的排列方法也是一致的，以免接线错误。在以上霍尔电流传感器接线图中，主回路被测电流I1在穿孔中有一箭头示出了电流正方向，实物外壳上也标明了电流正方向，这是电流传感器规定了被测电流I1的电流正方向与输出电流I2是同极性的。这在三相交流或多路直流检测量中是致关重要的。
