　　HX711概要

　　HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。通道A的可编程增益为128或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B则为固定的32增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。

　　HX711芯片特点

　　·两路可选择差分输入

　　·片内低噪声可编程放大器，可选增益为64和128

　　·片内稳压电路可直接向外部传感器和芯片内A/D转换器提供电源

　　·片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟

　　·上电自动复位电路

　　·简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程

　　·可选择10Hz或80Hz的输出数据速率

　　·同步抑制50Hz和60Hz的电源干扰

　　·耗电量（含稳压电源电路）：典型工作电流：《1.7mA，断电电流：《1μA

　　·工作电压范围：2.6~5.5V

　　·工作温度范围：-20~+85℃

　　·16管脚的SOP-16封装

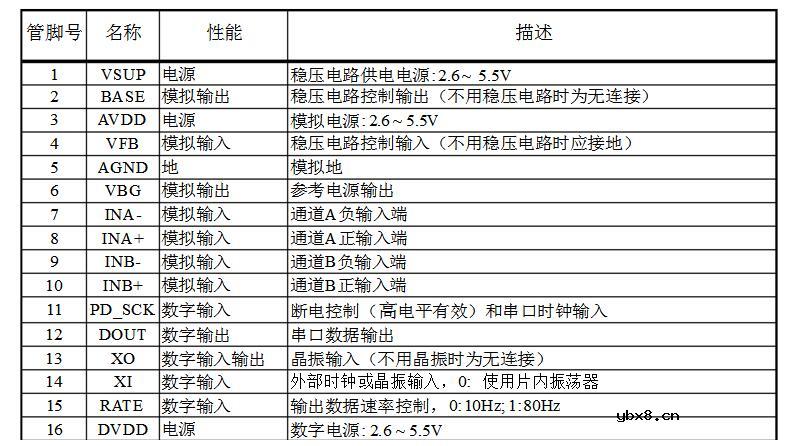

　　HX711引脚及功能

　　HX711主要参数

　　满额度差分输入范围V（inp）-V（inn）±0.5（AVDD/GAIN）V

　　输入共模电压范围AGND+0.6AVDD-0.6V

　　使用片内振荡器，RATE=010

　　使用片内振荡器，RATE=DVDD80

　　外部时钟或晶振，RATE=0fclk/1，105，920

　　输出数据速率

　　外部时钟或晶振，RATE=DVDDfclk/138，240Hz

　　输出数据编码二进制补码8000007FFFFF（HEX）RATE=0400

　　输出参考电压（VBG）1.25V

　　外部时钟或晶振频率111.059230MHz

　　模拟电源电流（含稳压电路）1600μA断电0.3μA
