电量隔离传感器的作用是什么_电量隔离传感器原理

　　电量隔离传感器基本工作原理

　　由于电量隔离传感器产品的被检测对像主要是电流和电压信号，所以下面主要介绍电流和电压信号的检测原理。

　　1、交流信号检测原理

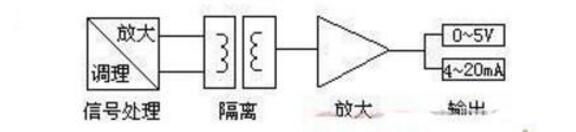

　　交流信号又分为交流电压和电流信号。图1为交流电流信号的检测原理框图，图2为交流电压信号的检测原理框图，由CT和PT对信号进行隔离，电流为穿孔输入方式，电压为端子接线输入方式。

　　其中，CT为电流互感器，PT为电压互感器，输出一般为0~5V或4~20mA。

　　2、直流信号检测原理

　　图3为直流信号检测原理框图。

　　直流信号分为直流电压和直流电流，直流电流一般是通过电阻取样，直流电压一般用电阻降压处理。由一个隔离电源向前置放大器供电，隔离原理常用的有两种方案，一种是采用线性光耦隔离技术，一种是采用调制解调技术。

　　由上述原理框图可以看出，不论是交流信号还是直流信号，输入输出都是完全隔离的，一般，现场输入信号都是大电流、高电压或是微小信号，这样电量隔离传感器就可以把现场信号与低压数据采集系统完全隔离，避免系统受到强信号的干扰，从而提高系统的可靠性。

　　电量隔离传感器特点

　　1、输入电量与输出模拟信号或数字信号之间有必要的电气隔离；

　　2、供电电源与输入电量之间有必要的电气隔离；

　　3、输入信号与一次回路连接，输出信号与二次仪表连接；

　　4、当输出为数字编码信号时，一般满足相关协议要求。

　　电量隔离传感器特性参数

　　额定输入：0.5～10～100mAAC；

　　额定输出：0～5Vdc；0～20mA；4～20mA；

　　输出纹波：≤10mV；

　　精度：1.0级；

　　线性范围：0～120%；

　　响应时间：≤300mS；

　　隔离耐压：2500VDC/1分钟；

　　工作温度：-20℃～+70℃。
