晶闸管的种类及用途

　　晶体闸流管简称为品闸管，也叫做可控硅，是一种具有三个PN结的功率型半导体器件。因为它可以像闸门一样控制电流，所以称之为“晶体闸流管”。晶体闸流管是最常用的功率型半导体控制器件之一，具有广泛的用途。如图4-42所尔为部分常见晶体闸流管。

　

　　晶闸管是有硅单晶材料双PN结三端元器件，它的特点是单向导通性；导通时电压、电流可控；以小驱动（毫安级）控制大功率的负载。因其特点，所以倍受青睐，常用于可控整流、逆变、无触点开关、交流调压等方面，除普通晶闸管外，又因在不同场合使用要求，派生出多种类型的晶闸管。

　　普通型晶闸管

　　1， 可关断型晶闸管 KG

　　普通型晶闸管，在控制极G加上正向触发信号普通型晶闸管导通后，控制极G就失去作用，要使普通型晶闸管关断，必须阳极A与阴极K的正向电压为零或加上负电压。而可关断型晶闸管只要在控制极G加上足够大且较宽的负向触发电流，就可以使晶闸管有效关断。

　　用途：一般使用在斩波调速、变频调速、逆变电源及直流控制电路中，如直流负载（继电器线圈、电磁阀、电磁离合器、直流电机）的电源通断、汽车点火器等。

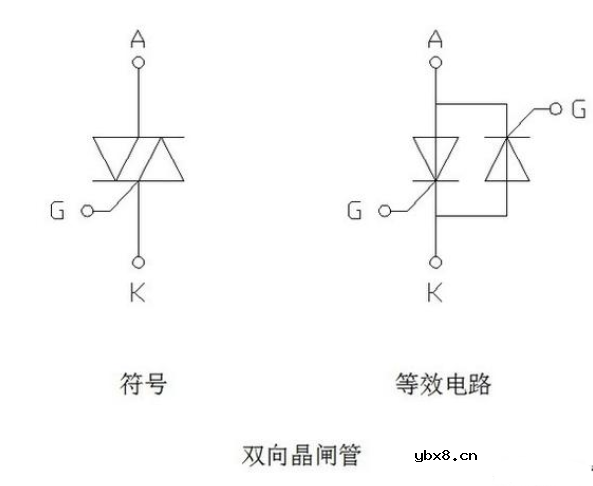

　　2， 双向晶闸管 KS

　　普通型晶闸管，如果在阳极A与阴极K的加上负向电压，即使在控制极G加上正向触发信号，普通型晶闸管也不会导通。而双向晶闸管却能够导通。要使双向晶闸管关断，必须阳极A与阴极K的之间的电压为零。

　

　　用途：一般使用在交/直流控制电路中，如调压器；逆变器；交/直流负载开关等。

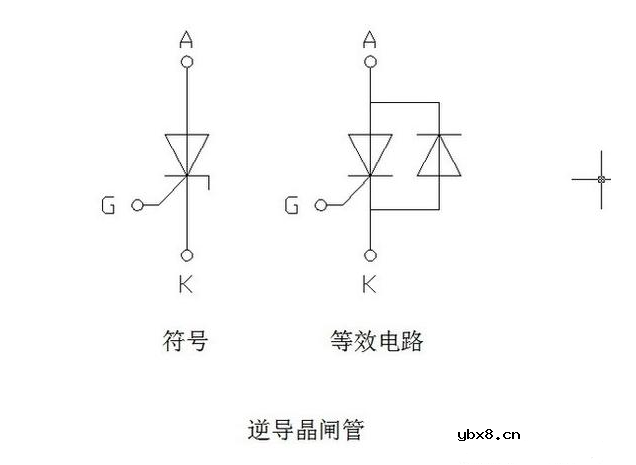

　　3， 逆导晶闸管KN（亦称反向导通晶闸管）

　　在某些应用场合（如逆变器、斩波器等）要求晶闸管阳极A与阴极K端并接反向二极管，而逆导晶闸管正是基于这个要求，在一个硅片材料上，将晶闸管与反向二极管集成在了一起。因而逆导晶闸管具有正向导通可控、反向自然导通且可通过大电流的不可控；具有耐高压、耐高温；关断时间短、通态电压低等优良性能等特点。

　　

　　用途：一般用于开关电源；UPS不间断电源；高压、大功率负载上。如轨道交通的电源。

　　4， 快速晶闸管KK

　　由于在某些应用领域，要求晶闸管能够快速响应及通断功能，而快速晶闸管是在普通晶闸管制作基础上，改变了制作工艺，使得晶闸管在开通与关断时间上大幅缩短，开通时间为8μs左右；关断时间为50μs左右。主电路换向时间小于60ms，同时工作频率也提升至几千HZ。

　　用途：常用于UPS不间断电源；三相变频电源；中频电源；超声波电源；逆变器、斩波器；快速开关，脉宽调制器，多谐振荡器等

　　5，光控晶闸管

　　光控晶闸管是既可利用光源激发导通；也可象普通晶闸管由控制极G触发信号来导通的晶闸管，在结构上有两端（无控制极G）和三端之分。光控制是，其主电路与控制电路在电气上完全绝缘。

　　

　　用途：一般制作成光电耦合器；自动控制系统中外设终端（如监控、逻辑控制输入/输出等）；高压直流输电电路等
