探秘动力电池的基本原理与结构

动力电池是电动汽车的关键组件之一，负责储存和释放电能，为驱动电机提供动力，它的基本原理和结构是电动汽车技术的重要组成部分。

动力电池也是新能源汽车上价格最高的部件之一，性能的好坏直接决定了整车的价值，也是维修工程师绕不过去的知识。

基本原理：

动力电池采用化学反应来储存和释放电能。其中，最常见的类型是锂离子电池，它使用锂离子在正负极之间的氧化还原反应来存储电能。

当电池充电时，锂离子从正极（通常是氧化物）转移到负极（通常是石墨）。

而在放电过程中，锂离子则从负极迁移到正极，释放出储存的电能，驱动电动汽车前进。

结构：

动力电池的结构通常由多个单元组成，每个单元都是由多个电池单体连接而成。以下是动力电池的基本结构和组成部分：

1.电池单体（Cell）

电池单体是电池的基本单元，它由正极、负极、隔膜和电解质组成。正极通常使用钴、镍、锰等金属氧化物，负极通常是石墨。电解质是电池中的离子传导介质，可以是液态或固态。

图1-1、电池模块由多个电池单体串联或并联而成

2.电池模块（Module）

电池模块由多个电池单体串联或并联而成，以达到所需的电压和容量。模块通常具有冷却系统，以维持电池温度在适宜范围内。

3.电池组（Pack）

电池组是动力电池的最高级别组件，它由多个电池模块组成。电池组不仅提供所需的电能，还具有电池管理系统（BMS），用于监测和管理各个电池单体的状态，如电压、温度、容量等。

4.冷却系统

电池在工作过程中会产生热量，需要冷却系统来稳定温度。电池包内部结构排布非常紧密，单体热失控在未能设置有效预警防控机制的情况下，极易发生热蔓延，进而导致整个动力电池系统发生热失控并引发车辆火灾事故。

温度因素对动力电池性能、寿命、安全性有着至关重要的影响，理想工作温度为15~35℃的区间内运行，动力电池采用了对应的散热处理。目前动力电池的散热方式主要分为风冷、直冷、液冷三种方式，其中液冷方式最佳。

图1-3、动力电池散热方式

5.安全措施

动力电池必须具备多重安全措施，以防止过充、过放、过温等情况，以确保电池的使用安全。

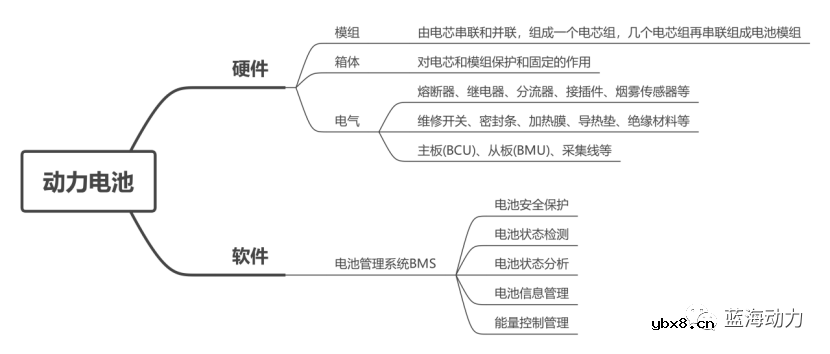

图1-4、动力电池结构归纳

动力电池的设计考虑了多种因素，包括能量密度、充电速度、寿命、安全性等。随着技术的不断发展，电池的结构和材料也在不断改进，以提升电动汽车的性能和使用体验。

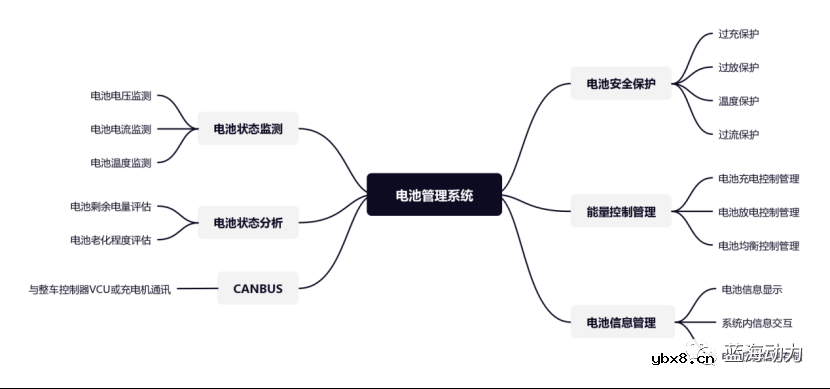

为了保障动力电池系统的使用安全，实现对动力电池系统电压、温度、荷电状态(SOC)、健康状态(SOH) 等各种状态的实时监控和风险评估，被引入电池管理系统 (Battery management system，BMS) 中。
