　　怎样识别晶闸管

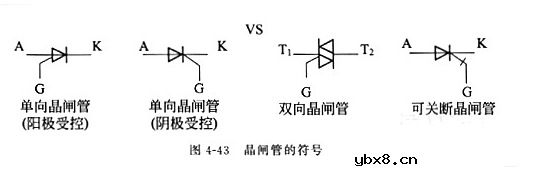

　　晶体闸流管的文字符号为“VS”，图形符号如图4-43所示。

　　

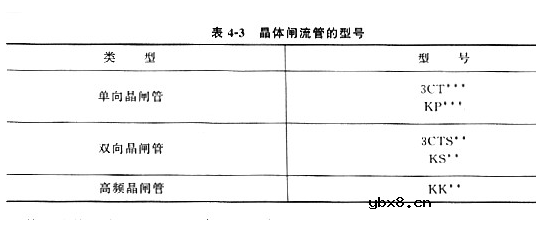

　　国产晶体闸流管的型号见表4-3。单向晶闸管主要有3CT系列和KP系列，双向晶闸管主要有3CTS系列和KS系列，高频晶闸管主要有KK系列。

　　

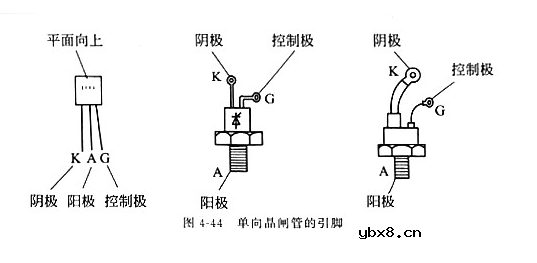

　　晶体闸流管具有3个引脚。单向晶闸管的3个引脚分别是阳极A、阴极K和控制极G，常见单向晶闸管的引脚如图4-44所示，使用中应注意识别，不要搞错。

　　

　　双向晶闸管的3个引脚分别是控制极G、主电极T1和主电极T2，如图4-45所示。由于双向品闸管的两个主电极T1和T2是对称的，因此使用中可以任意互换。

　　

　　单向晶闸管的结构与符号 

　　晶体闸流管又名可控硅，简称晶闸管。是在晶体管基础上发展起来的一种大功率半导体器件。它的出现使半导体器件由弱电领域扩展到强电领域。晶闸管也像半导体二极管那样具有单向导电性，但它的导通时间是可控的，主要用于整流、逆变、调压及开关等方面。 

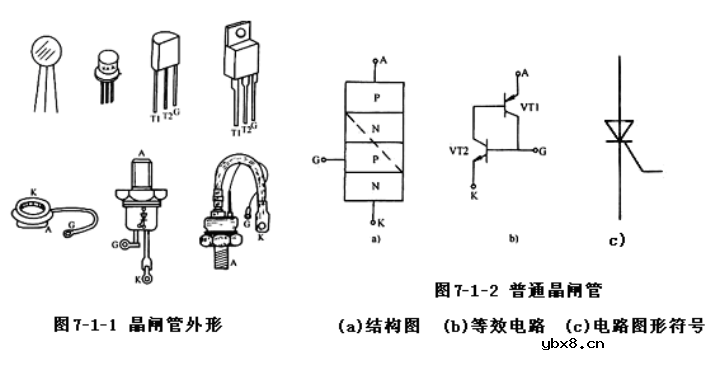

　　晶闸管外形如图7-1-1所示，有小型塑封型（小功率）、平面型（中功率）和螺栓型（中、大功率）几种。单向晶闸管的内部结构如图7-1-2（a）所示，它是由PNPN四层半导体材料构成的三端半导体器件，三个引出端分另为阳极A、阴极K和门极G。单向晶闸管的阳极与阴极之间具有单向导电的性能，其内部可以等效为由一只PNP三极管和一只NPN三极管组成的复合管，如图7-1-2（b）所示。图7-1-3是其电路图形符号。 

　　

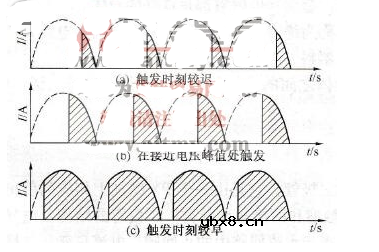

　　晶闸管在电路中的主要作用是实现可控整流。当在晶闸管的阴极和阳极间加上正向电压而控制极不加任何信号时，晶闸管处于关断状态。如果在控制极和阴极之间加上一个正向的小电压，则晶闸管将导通，此时即使撤走控制信号，晶闸管仍能保持导通，除非断开阳极电源回路或将阳极电流降低到小于晶闸管的维持电流。通常情况下，触发晶闸管所需的电流等于流过晶闸管电流的1/100~1/1000。这意味着，当将晶闸管串联在弧焊变压器的次级绕组及焊接电缆上后，它不但能将交流变成直流，在相应的电子装置的配合下还能控制焊接电流的大小。晶闸管只有两种工作状态，即导通和截止，只能通过调节晶闸管的导通点（触发角）来调节电流的大小，图2给出了电阻性负载的单相桥式可控整流电路中在不同时刻触发晶闸管的输出波形。晶闸管的导通时刻越早，向负载输出的功率越大。

　　

　　图2 电阻性负载的单相桥式可控整流电路中在不同时刻触发晶闸管的输出波形
