介绍一款用于电机驱动电路的N沟道MOS管HKTG90N03

一、前言

N沟MOS管作为一种非常常见的MOS管，它是由P型衬底和两个高浓度N扩散区构成的MOS管叫作N沟道MOS管，该管导通时在两个高浓度N扩散区间形成N型导电沟道。本期，合科泰给大家介绍一款常见的N沟道MOS管HKTG90N03，它可用于电机驱动电路和充电器等电路上。

二、产品特性

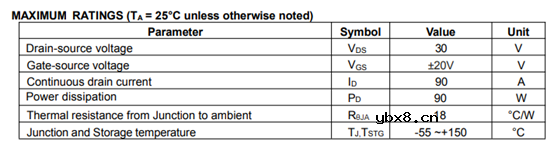

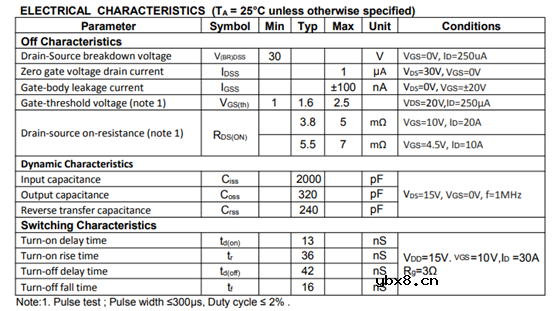

合科泰生产的HKTG90N03采用N沟道制作，具有良好的电学特性，它的导通电阻低，开关反应速度非常快，负载电流大，适合于驱动电路等。它的漏源电压30V，栅源电压±20V，连续漏极电流90A，漏源导通电阻0.0052Ω，最小栅极阀值电压1.2V，最大栅极阀值电压2.5V，耗散功率90mW，重量约0.016克。

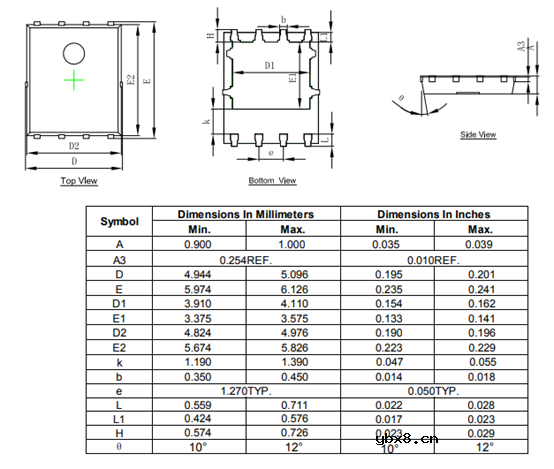

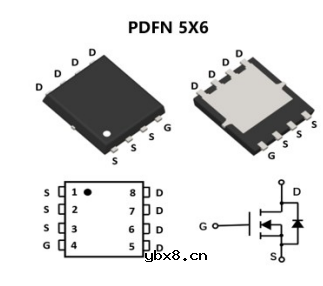

HKTG90N03这款产品采用PDFN5X6封装形式，这种封装的产品具有很好的散热性能，它的热阻封装采用了一种特殊的封装结构，能够有效地将热量从散热器传导到外部环境中，从而实现散热效果。它具有较高的热导率，可以快速传导热量，避免电子元器件过热，从而保证设备的稳定性和可靠性。

合科泰生产的这款产品还有体积小、薄型化等特点，能够满足客户的小型化、轻量化等要求。产品具有高度一致性，保证批量生产时的一致性。它还具有很好的电性能，能够提高芯片的可靠性和电学性能。这款产品易于集成，能够简化电路板的布线设计。

目前，HKTG90N03这款产品被广泛应用于移动通信、汽车电子、5G、物联网、电源、储能等领域，具有很好的应用前景，符合客户对产品的高密度、小型化、薄型化等设计要求。

三、原理及应用

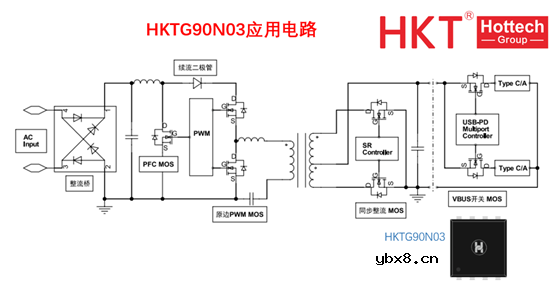

合科泰生产的HKTG90N03产品稳定、可靠、低功耗，其电学性能卓越，是客户采购的不错选择。这款产品可用于驱动电路、开关电路、放大电路、稳压电路、滤波电路、保护电路、充电电路等，具体应用领域包括充电器、适配器、逆变器、电源、电动工具、电子烟、光电耦合器、小家电、储能、智能水表、路由器、机顶盒和车载电子等。

在电源管理应用上，HKTG90N03可用于电压的稳压和电流控制以及功率开关等上，通过MOS的导通和截止状态，实现对电源电路的高效能量管理。在电信号放大电路上，HKTG90N03的较高输入阻抗和较低输出阻抗可发挥重要作用，它能精准实现对信号的放大和驱动，这种特点在射频放大、音频放大和功率放大等应用上具有重要的作用。在电机驱动上，HKTG90N03的低导通内阻和快速开关特性，恰好可以精准实现对电机的控制。在光电耦合应用上，比如光电耦合器的输出级驱动和信号隔离等，HKTG90N03能够实现对光电信号的放大和隔离。

在VBUS开关电路中，HKTG90N03在电路中起到开关作用。VBUS是一个非常重要的检测信号。在OTG控制器、USB设备识别、HOST 和device模式切换过程中，VBUS都是一个控制信号或者说是触发开关。VBUS开关管工作原理就是利用电子开关器件，通过控制电路，使电子开关器件不停地接通和关断，让电子开关器件对输入电压进行脉冲调制，从而实现DCAC、DCDC电压变换，以及输出电压可调和自动稳压。

客户在选择合适的N沟道MOS管时，要充分了解产品的参数和特性，了解产品的应用环境和场景，这样更好地应用分立器件设计电路，实现电路的高效运行，更快完成产品的开发和制作。
