图解导线与导线的连接的技巧，可不是随便搅几下那么简单

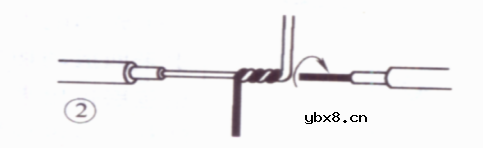

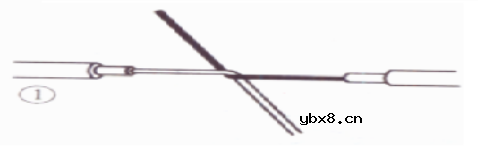

2.互相绞合2～3圈后扳直两线头。

3.将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

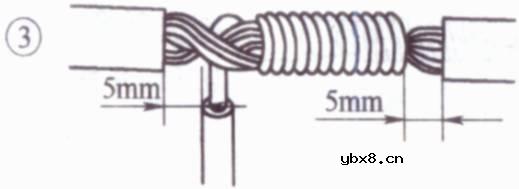

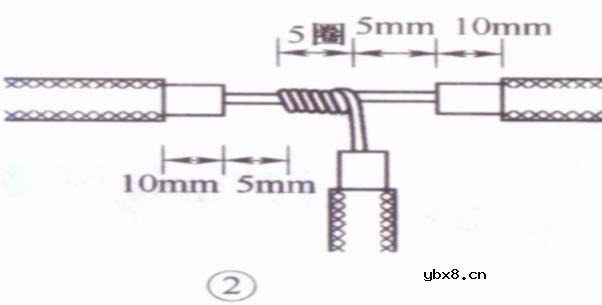

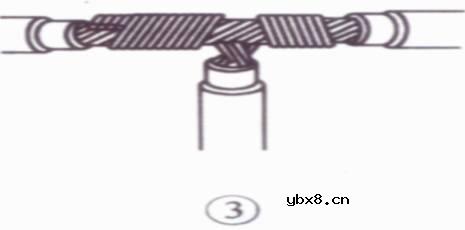

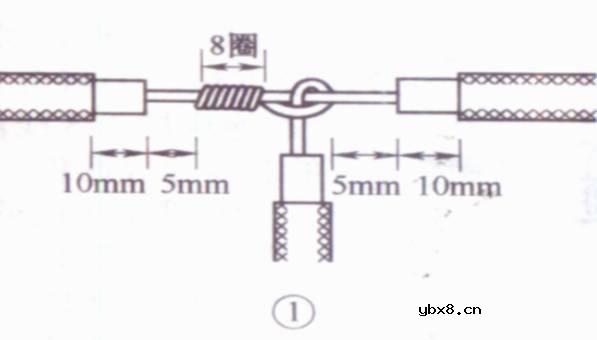

1.将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.小截面的芯线可以不打结。

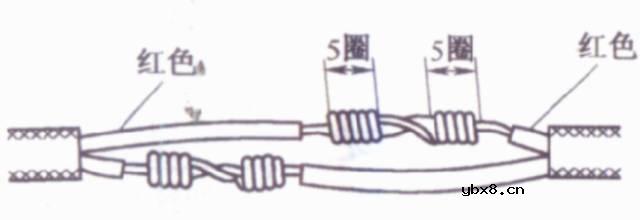

将两根双芯线线头剖削成图示中的形式。连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。用相同的方法将另一颜色的芯线连接在一起。

以7股铜芯线为例说明多股铜芯导线的直线连接方法：

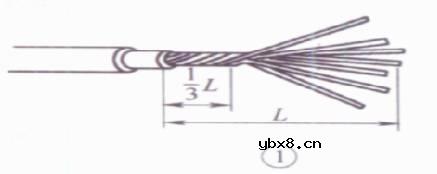

1.先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

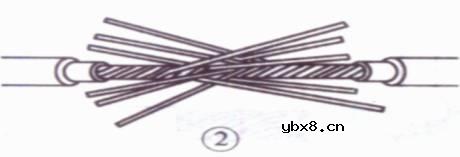

2.把两伞骨状线端隔根对叉，必须相对插到底。

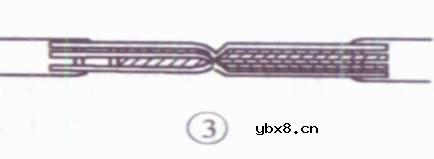

3.捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

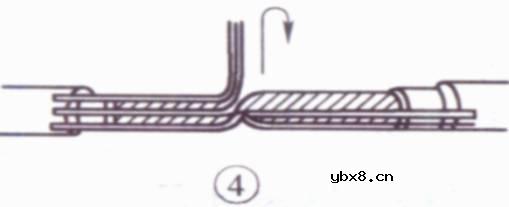

4.先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

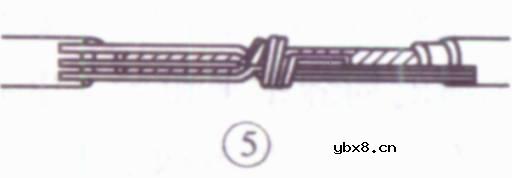

5.接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

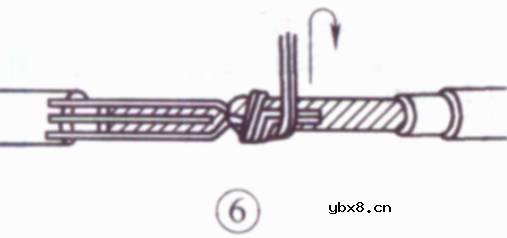

6.接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

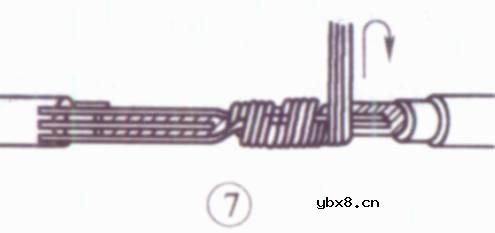

7.把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。

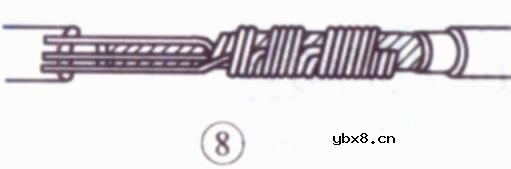

8.另一侧按步骤④～⑦方法进行加工。

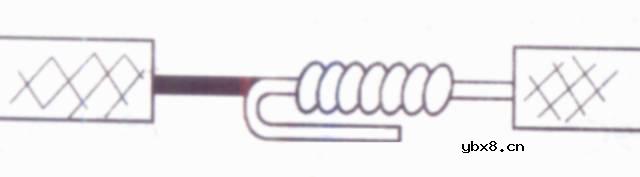

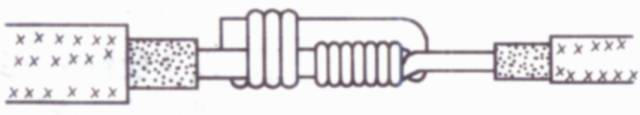

把细导线线头在粗导线线头上紧密缠绕5~6圈，弯折粗线头端部，使它压在缠绕层上，再把细线头缠绕3~4圈，剪去余端，钳平切口。

先将软线拧成单股导线，再在单股硬导线上缠绕7~8圈，最后将单股硬导线向后弯曲，以防止绑脱落。

1.接线前，先选好合适的压接管，清除线头表面和压接管内辟上的氧化层和污物，涂上中性凡士林。

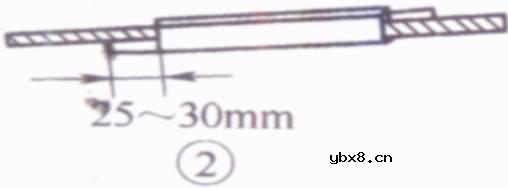

2.将两根线头相对插入并穿出压接管，使两线端各自伸出压接管25~30mm。

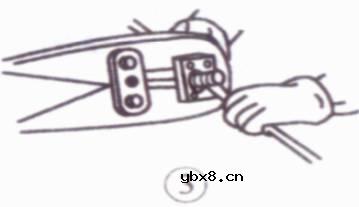

3.用压接钳压接。

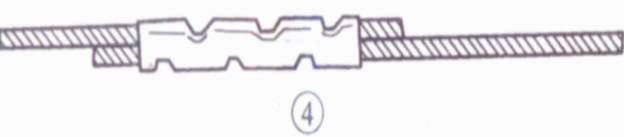

4.如果压接钢芯铝绞线，则应在两根芯线之间垫上一层铝质垫片。压接钳在压接管上的压坑数目，室内线头通常为4个，室外通常为6个。
