RT809F编程器教程：查看ZLS59GID打印信息_擦除_引导写入_升级方法 ... ... ...

来源:网络发布者:电工基础发布时间:2026-03-15 09:22

RT809F编程器使用方法视频教程：查看ZLS59GID机芯的打印信息，擦除数据，引导程序的写入，程序升级方法。

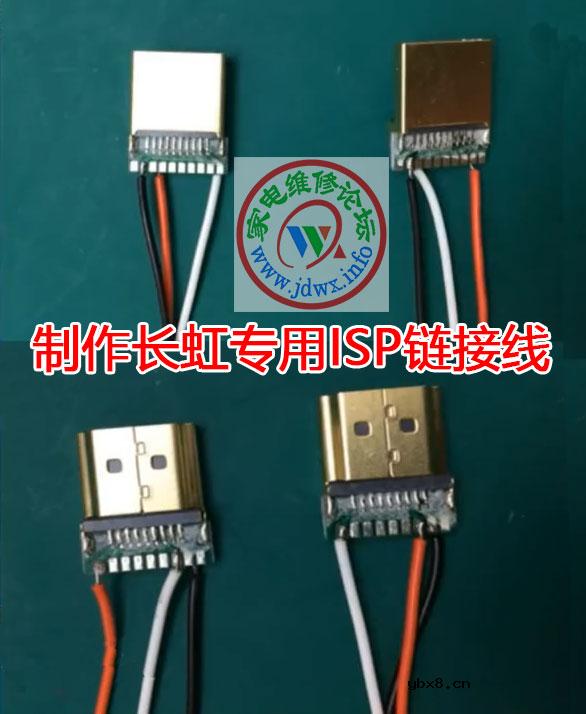

首先，按下图制作长虹专用ISP链接线。

【查看打印信息】

把制作好的HDMI ISP线插入RT809F编程器HDMI端口，连接主板的HDMI2。按侧面的按键让Status灯变为红色（注：线序1绿；线序2红绿慢闪；线序3红绿快闪；线序4红。也可以直接在操作界面点参数设置选择线序）点串口打印，主板通电后就会看到打印信息。

【控制台进入方法】

打开SecureCRT并连接，按住电脑键盘Enter键不松手，主板上电，直到信息上出现《Mstar》#就进入控制台，可进行各项操作。

【EMMC用户区擦除方法】

在《Mstar》#后面输入mmc erase，按回车。出现blocks erase:OK，说明用户区擦空完成。主板重新上电，可以看出只有很短的一段打印，说明user区的主程序和引导都被擦掉了。

【引导写入方法】

打开ISP_Tool工具，点AUTO按钮，TYPE选EMMC。

点EISP Loader File1找到boot存放路径选muninn_EISP_boot_03_18.bin。

点EISP Read File1选rom_emmc_boot.bin。

点EISP Loader File2选muninn_EISP_user_03_18.bin。

点EISP Read File2选mboot.bin。

点AUTO，然后点Connect连接。

如果出现连接失败，请重新点击Connect连接。出现0x10a6:0x000032说明连接成功，点Run开始抄写。

出现Pass的时候，说明boot区已经写入完成，等待写入user区。正在写入user区，耐心等待2分钟左右。再次出现Pass说明引导完全写入成功。

【升级】

重新拔插RT809F的USB端口线，并按侧边按键使Status灯为红色。

打开SecureCRT并连接，主板上电查看引导写入是否正常。

开机自动进入控制台，将拷贝好的upgrade_ZLS59GiD_V1.xxxx.bin格式的文件插入主板USB口。

在控制台下输入cu，自动识别到升级文件进行升级。屏幕上出现正在升级的滚动条，耐心等待几分钟，直到升级完成。

MSD6A628_muninn_EISP_boot_muninn_EISP_user_rom_emmc_boot_mboot.rar
