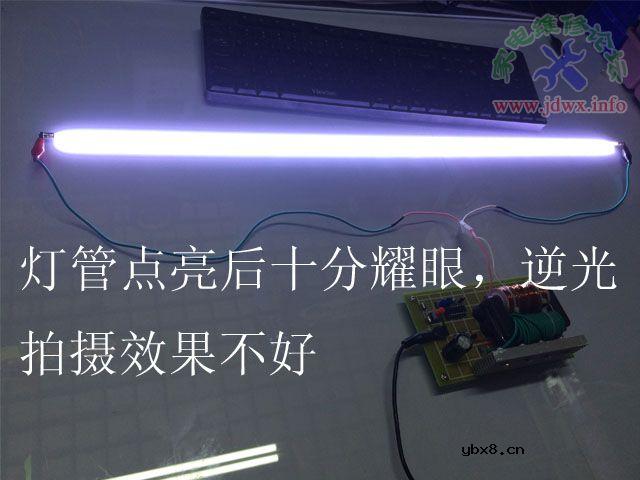

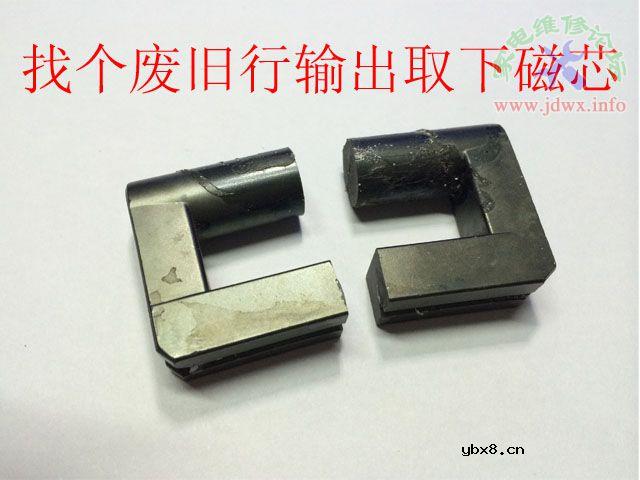

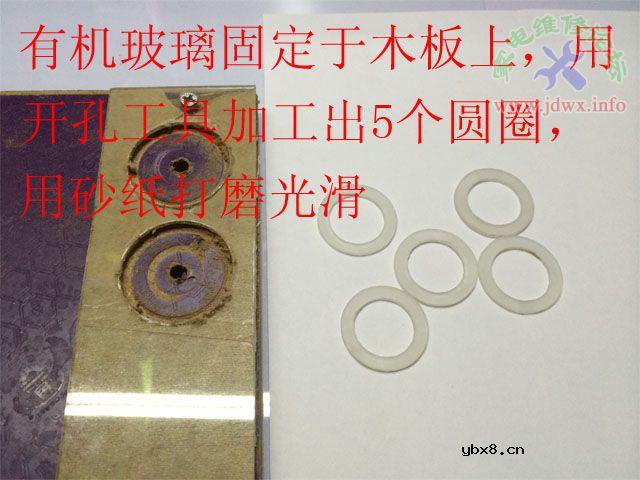

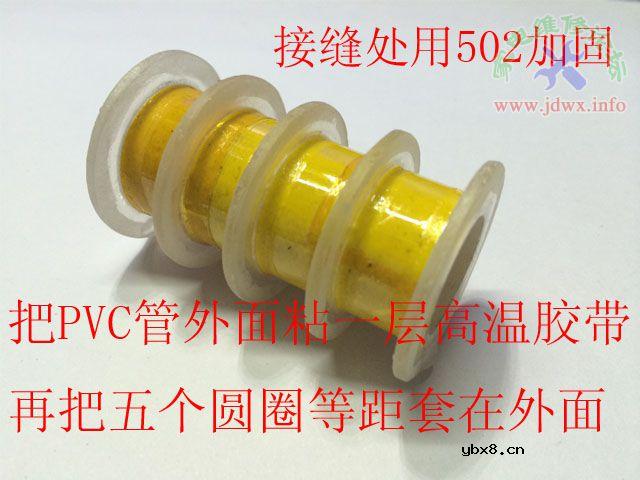

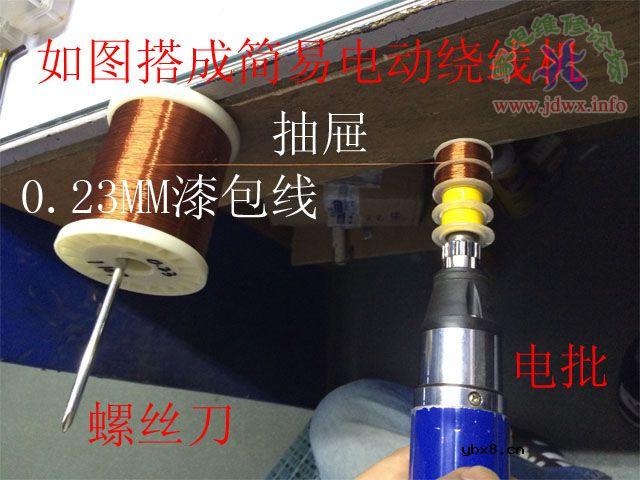

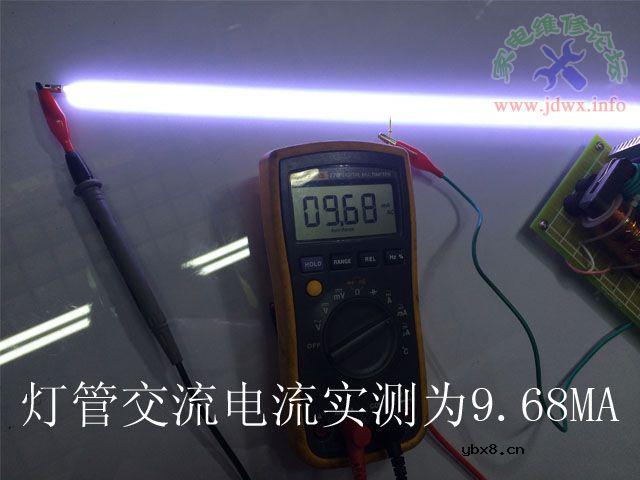

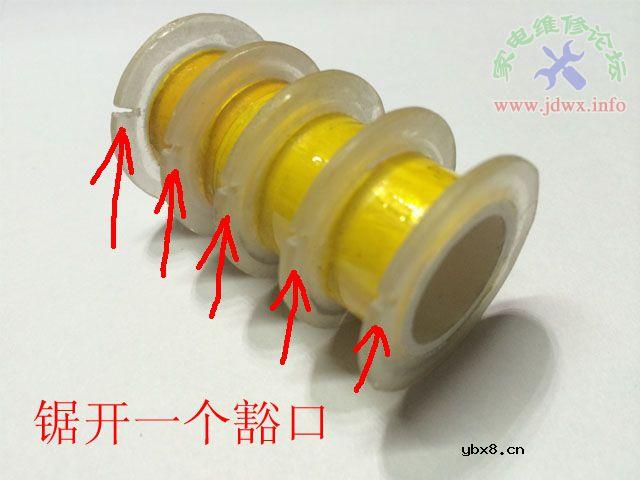

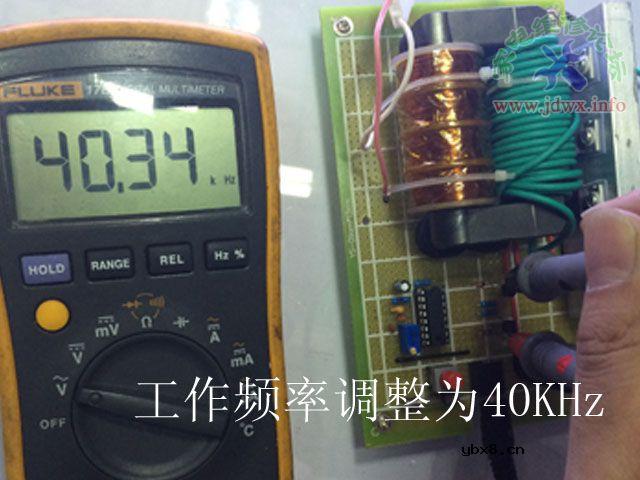

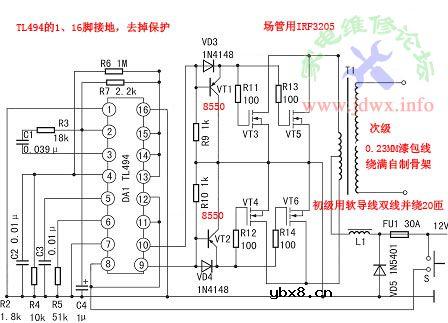

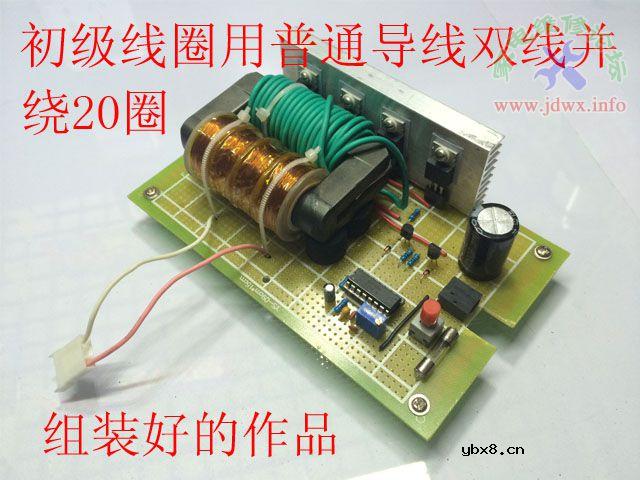

经常维修液晶电视的师傅都希望有一个大功率的灯管测试仪，因为它可以帮助你快速判断背光不亮时的具体部位，是灯管问题引起的高压保护还是高压板本身故障，市售的成品单灯高压板输出电压低，功率有限，一般只能检测26寸以下的灯管，本人利用逆变器的原理图，经过改动，自制高压线圈，以TL494为核心，采用大功率场效应管IRF3205做电流输出，其特点是输出功率大，可以点亮任何尺寸的液晶灯管，制作简单，取材容易，附上制作过程及线路图供爱好者仿制：（图中，R5改成50K精密可调电阻，以便调整工作频率）
|
