RT809H编程器教程：飞线读写EMMC引导与擦除方法

来源:网络发布者:电工基础发布时间:2026-03-15 09:22

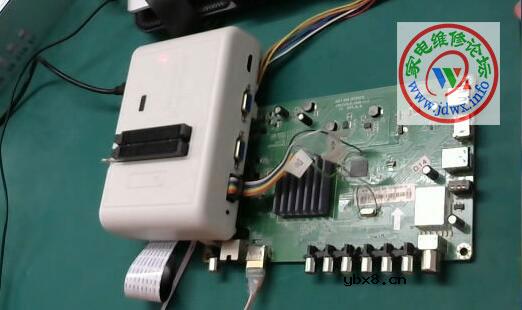

按照点位，分别焊接CLK、CMD、D0、GND，短接晶振两端。将焊好的ISP线插入RT809H编程器的ISP端口，主板上电。

RT809H编程器教程：飞线读写EMMC引导与擦除方法

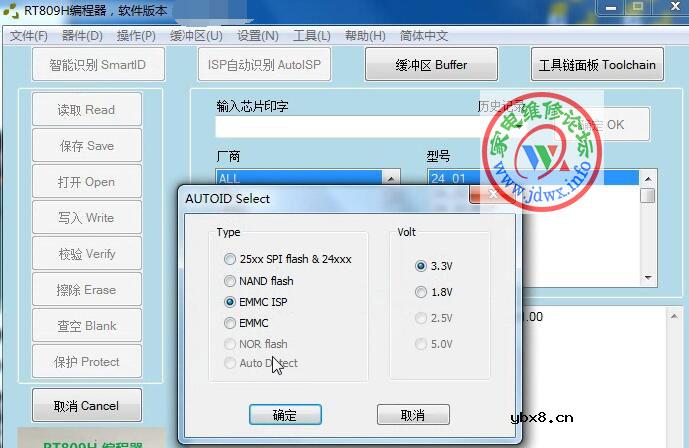

打开RT809H编程器操作界面，点智能识别：EMMC ISP。点设置，选择好读写分区和VCCQ，确定。点读取，选择存放位置，修改容易识别的文件名，点保存。

RT809H编程器教程：飞线读写EMMC引导与擦除方法

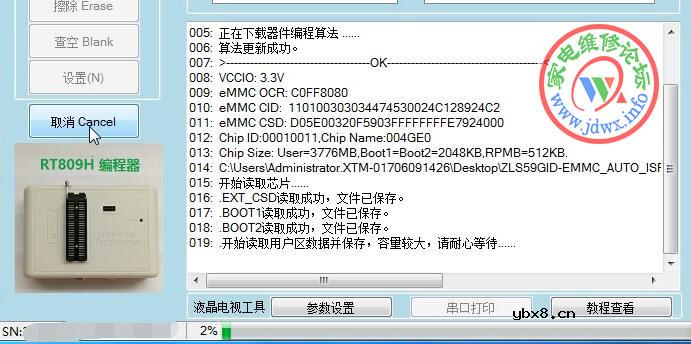

读取到2%时点取消。点擦除，提示：写入前软件会自动擦除EMMC对应区域，是否需要手动擦除EMMC所有区域的数据？点确定，开始擦除数据，稍后提示擦除成功。

RT809H编程器教程：飞线读写EMMC引导与擦除方法

点写入，选择文件路径，双击任意一个文件开始写入。写入2%时点取消。拔掉ISP线，连接RX、TX查看打印信息，设置好RT809H，取消晶振短接线，打开SecureCRT并连接，主板上电，查看到引导是否写入正确。关闭主板电路，插入厂家升级文件到USB端口。按住Enter键，主板上电，直到出现控制台。

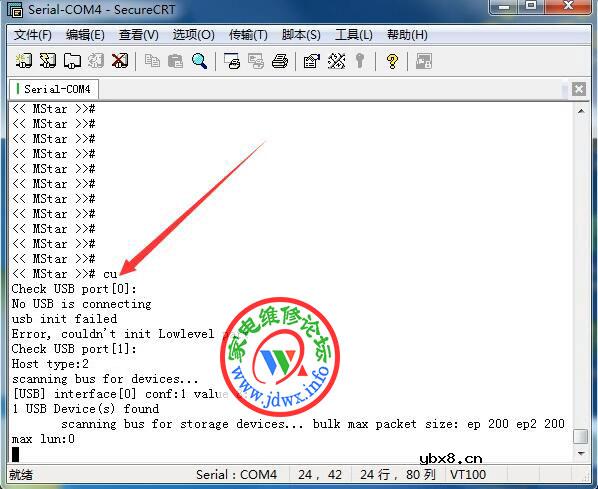

在控制台下输入cu后回车。自动识别到升级文件，开始升级，耐心等待升级过程。

RT809H编程器教程：飞线读写EMMC引导与擦除方法

总结：

1、此方法针对于EMMC内用户数据出错导致厂家方法升级不识别的解决；

2、此方法针对于卡LOGO，厂家方法升级后不定时故障再次还原的解决；

3、此方法针对EMMC内部坏道，厂家方法升级后故障不变的解决。

EMMC_AUTO_ISP飞线读写，一定要让主芯片停止工作，读写成功率才高，方法有：断供电、短接主芯片的晶振2个脚到地、复位脚加电平强制复位。最简单的方法是：短接主芯片晶振的2个脚到地，使用原机的供电，VCCIO电压与EMMC供电一致，飞4根线(CLK/CMD/D0/GND)读写。
