RT809F编程器教程：查看串口打印信息的步骤

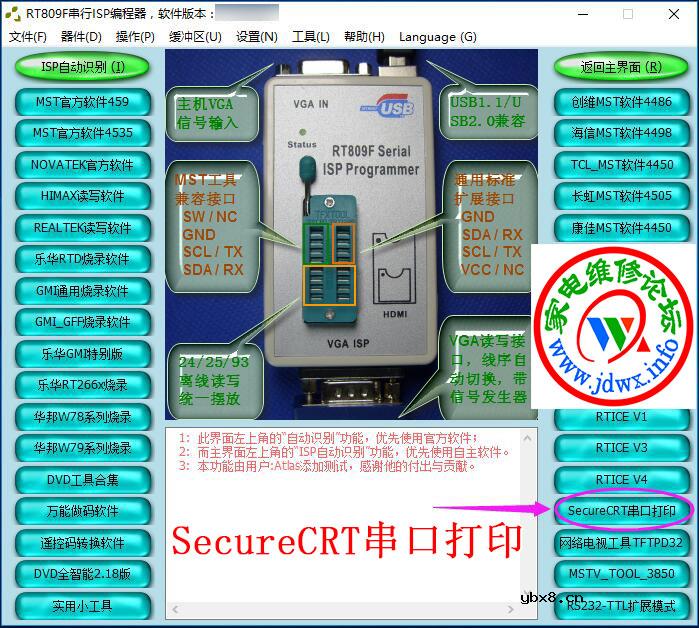

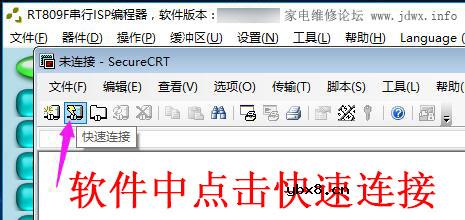

在SecureCRT软件中点击快速连接：

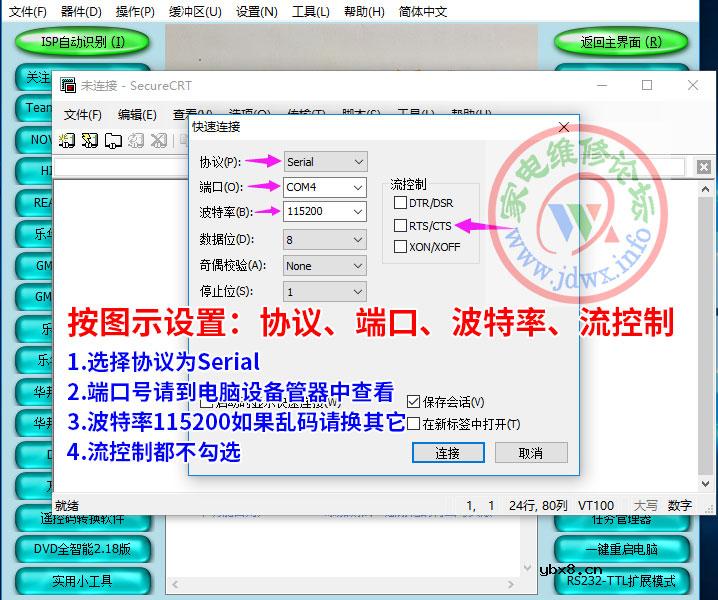

按图示设置：协议、端口、波特率：

协议：请选择Serial

端口：根据编程器在你电脑中的具体端口设定

波特率：大多数主板默认为115200，如果输出的打印信息显示乱码，请尝试更改。

流控制：都不要勾选

关于端口号，安装到不同电脑中可能会不一样，请按下面的方法查看具体的端口号。

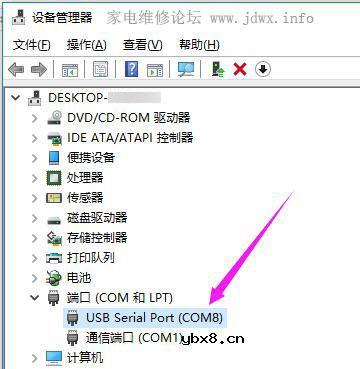

正确连接编程器后，可在电脑设备管理器中查看编程器具体的端口号：

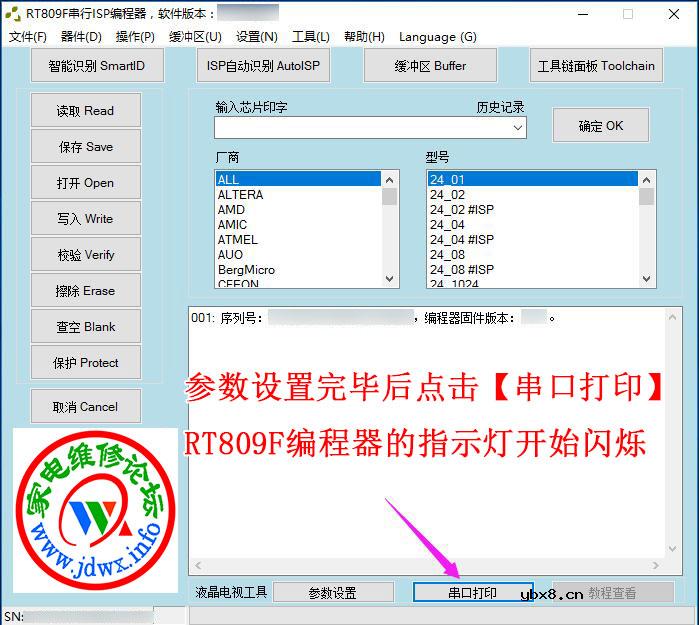

设置完毕点击连接，编程器指示灯闪烁，等待信号传输：

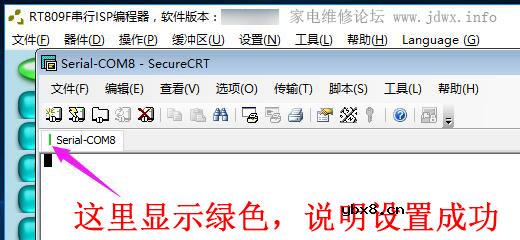

这里显示绿色表示设置成功，主板上电将显示打印信息：

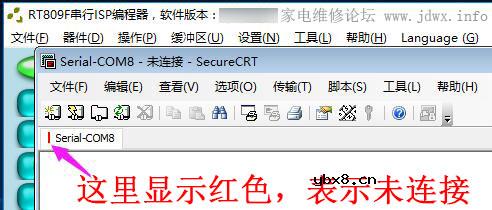

这里显示红色表示未连接，请检查各项设置或编程器的连接状况：

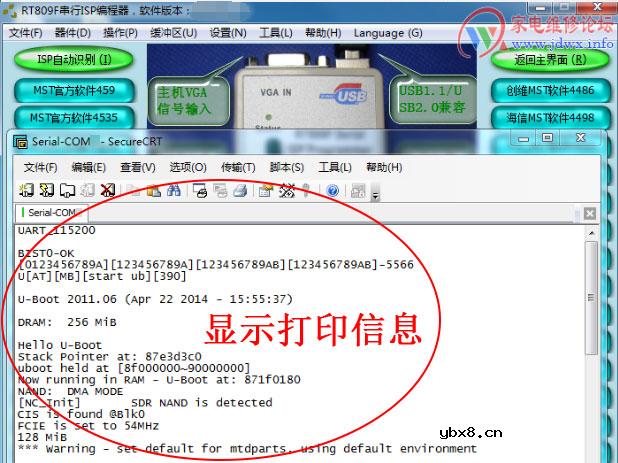

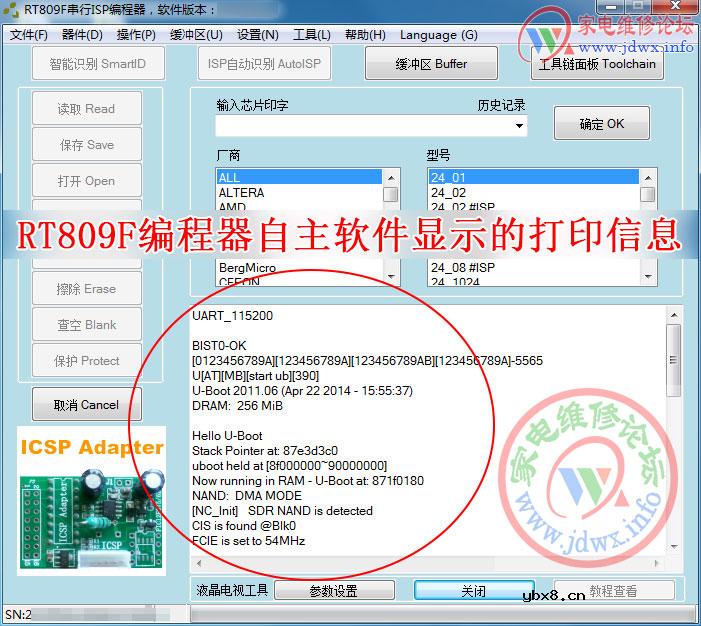

SecureCRT显示液晶电视主板的打印信息：

小技巧：板卡输出的打印信息是英文字符，那么我们怎样从中获取到需要的信息呢？一般来讲，故障机器输出打印信息会卡在某个位置，提示字符有error 或 stop 字样，然后你可以使用各种网上翻译功能了解其中的含义。我们建议您经常收集正常机器的打印信息，以便遇到故障机时方便对比，快速判断故障部位。
