萨科微slkor半导体的高速低侧栅极驱动器SL27511介绍

电机作为工业生产的一种重要设备，为了能够满足不同应用场景需求，对电机的控制要求也不断的提高。因此，工程师们在设计电机控制的解决方案时，需要选用合适的栅极驱动器，从而实现对电机的高效、精准控制，以达到节能增效目的。

电子工程师们可以采用高速低侧栅极驱动器，来实现高速控制、低开关损耗、兼容性好且低成本的电机控制解决方案设计。高速低侧栅极驱动器由输入电路、驱动电路和输出电路组成；工作原理是利用MOSFET管或IGBT管的栅极驱动电路，使其在控制信号的作用下，实现电流的开关控制，从而控制负载的运转。

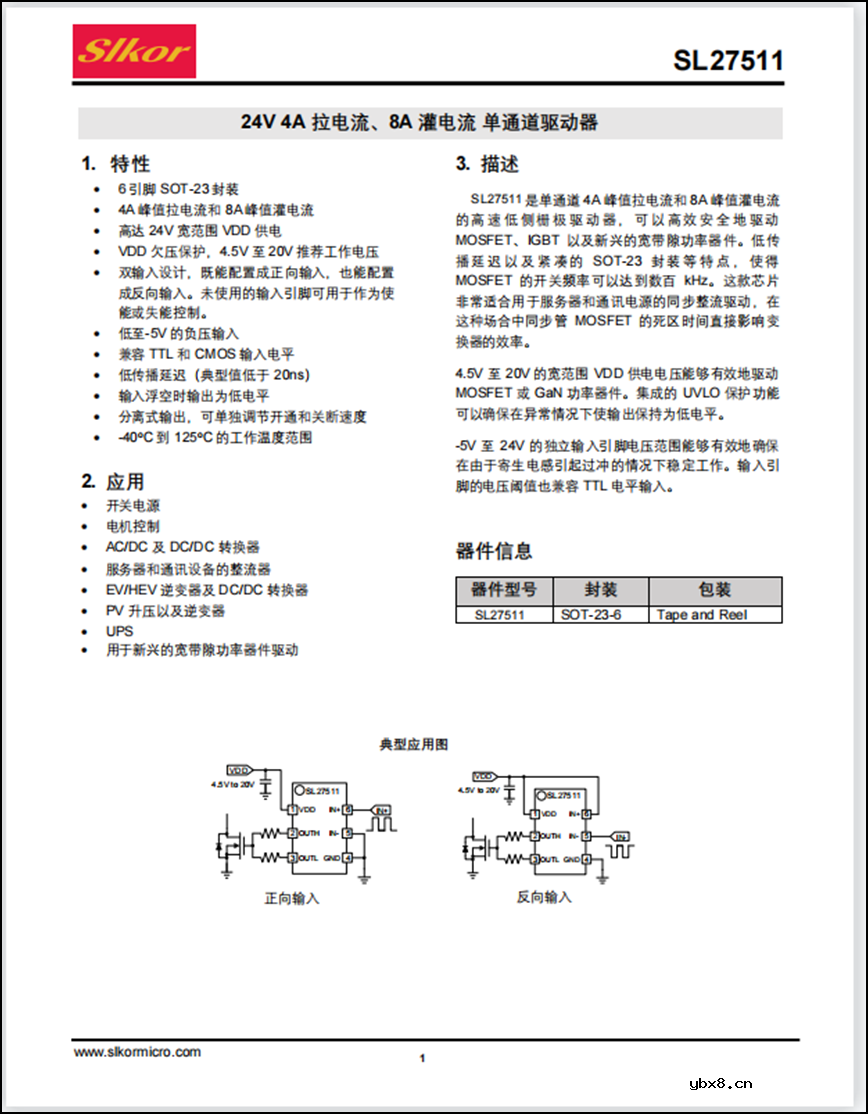

图1 slkor萨科微 SL27511规格书首页

针对上述电机控制方案中用到的高速低侧栅极驱动器选择，笔者推荐萨科微slkor半导体的高速低侧栅极驱动器SL27511。它是可以高效安全地驱动MOSFET、IGBT以及新兴的宽带隙功率器件。在工业控制中，需要更加精确地控制电机的速度和转向。

SL27511性能可以满足这一需求，其峰值拉电流4A，作用是将MOSFET的栅极电压迅速拉高，使其能够尽快导通；峰值灌电流8A，作用是将MOSFET的栅极电压迅速拉低，使其能够尽快关闭。

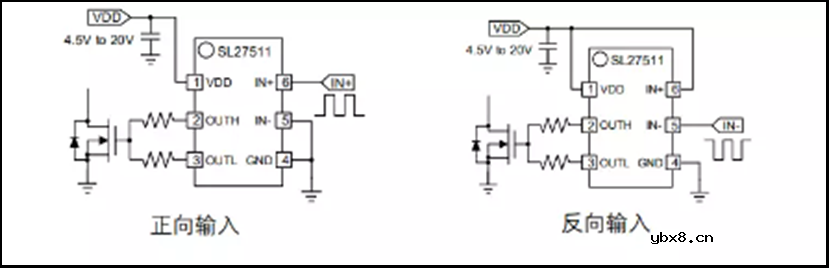

图2slkor萨科微 SL27511典型应用图

萨科微slkor品牌的SL27511，采用6引脚SOT-23封装，节省了PCB板的面积，降低了生产成本，为工程师提供了一种小型、低成本的设计方案。

在工业生产中，某装置需要将空托盘放到定点位置，带放置货物后返回起始点，通过电机正反转实现这一功能；

SL27511采用双输入设计，既能配置成正向输入，也能配置成反向输入；在对电机作用时，实现了双向控制，更加精确地控制电机的转速和方向且减少了电机的损耗，提高了电机的效率，保证了工艺要求。

同时，SL27511具有低传播延迟特性，其典型值低于20ns，这使得开关频率变高，可以更快地控制电机，如电机收到指令后，等待时间减少，可以快速将托盘送出或收回，从而提高了电机控制系统的响应速度和精度。

此外，SL27511具有欠压保护功能且上升阈值和下降阈值分别为3.8V/3.5V（典型）。该功能可以防止电机在电源电压不足的情况下运行（如：选用小型电机带动大设备），从而避免电机因过载而损坏，提高了电机的使用寿命和可靠性。
