一、判断三极管的工作状态
1. 正偏与反偏的概念
晶体管分P区和N区, 当P区电压大于N区电压时是正偏,反之就是反偏。
2. 工作状态的简单判断
| 引脚 | 放大 | 饱和 | 截止 |
| 发射结 | 正偏 | 正偏 | 反偏 |
| 集电结 | 反偏 | 正偏 | 反偏 |
示例:

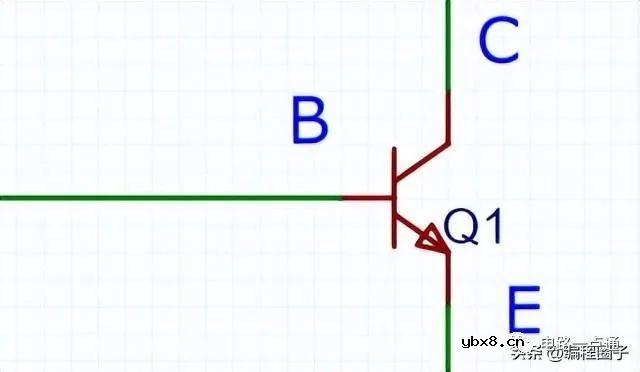

该图中, 发射结是正偏 、 集电结反偏,三极管工作在放大状态。
二、三种重要的放大电路
1. 共射电路

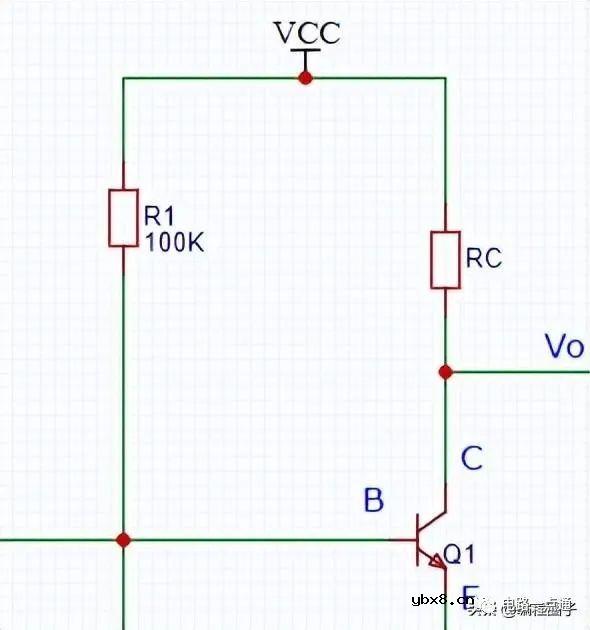

集电极接负载


当基极流入电流时,就可以控制 C极电流成倍变化。 如果这时在极电极接一个负载:

当电流增大时,Rc上的电压会增大,这时:

会减小。 总结:该电路中,电流信号越大,Vo越小;相反,电流信号越小,Vo成倍增大,所以该共射放大电路可以反相放大电压。
2. 共集电极放大电路

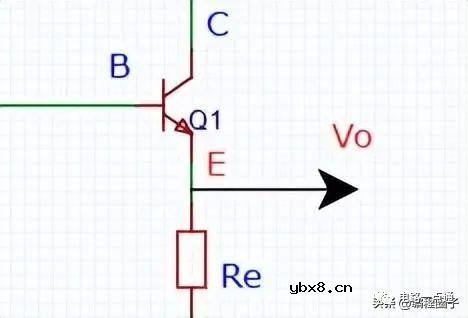

把上面的负载改到发射极上:

如果CE要导通,VBE 为0.7V,所以这时 Vo 比 Vi 还要小,不能放大电压。而基极电流增大时, 由于

,所以IE输出的电流会增大。它可以同相放大电流。
3. 共基极放大电路

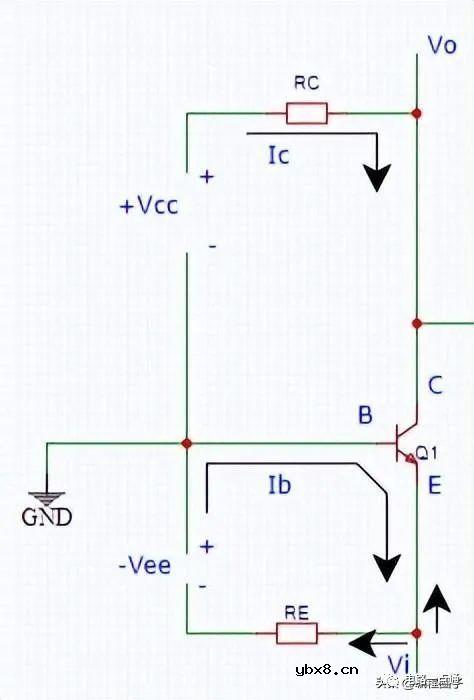

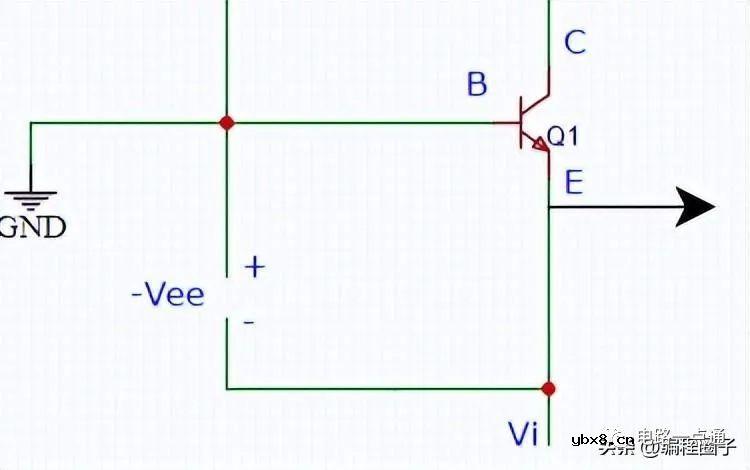

在 B-E间接入负电源-Vee,给BE供正电流。 再给B-C接入正电源Vcc:

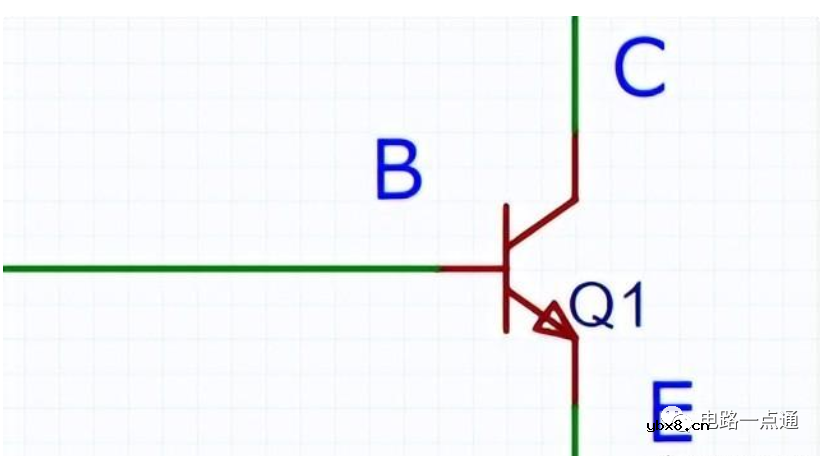

IB和IC汇总成IE, 这时Vi信号从E进入,如下图所示:

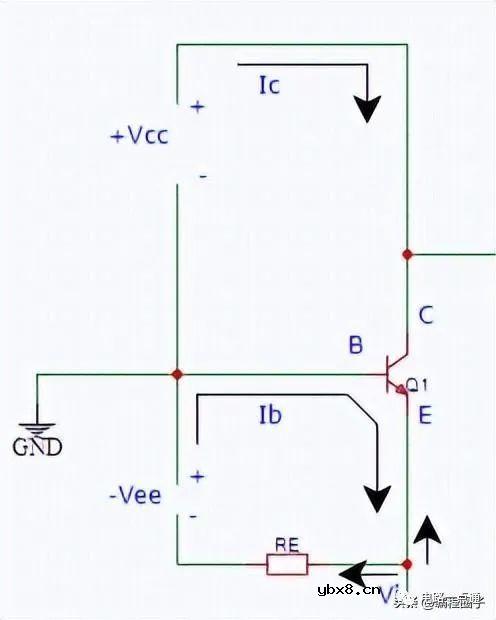

加入电阻RE,合理设置阻值,可以让大部分电流流向发射极而不是基极。
输入的电流与IE叠加,导致发射极电流减小。由于发射极电流是基极与集电极电流之和,所以IB和IC都会减小;由于

,所以减小的电流主要是在集电集上,基极基本可以忽略。 现在在集电极增加一个电阻:

可知电阻上的电压为:

,所以Vo会增大 。
所以:当输入电流增大,输出电流会减小,可以同相放大电压。
