触摸开关电路原理图讲解 基于三极管的触摸开关电路设计

一个三极管搭的触摸开关电路，通过实验可以了解加深三极管的工作原理。原理图如下：

电路功能：通过触摸不同的金属片，控制发光二极管D1的亮与灭。

当触摸金属片2和3时，因为人体相当于一个大电阻，三极管Q2导通，接着Q3导通，接着电流流过Q4的基极，使得Q4导通，这样LED灯点亮，Q4导通后，电流会由Q3的基极流向发射结，流向R7-R9-Q4集电极-Q4发射极-到地。形成了一个自锁状态，所以即使这个时候手指离开金属片，Q3还会继续导通，LED还会继续保持点亮。

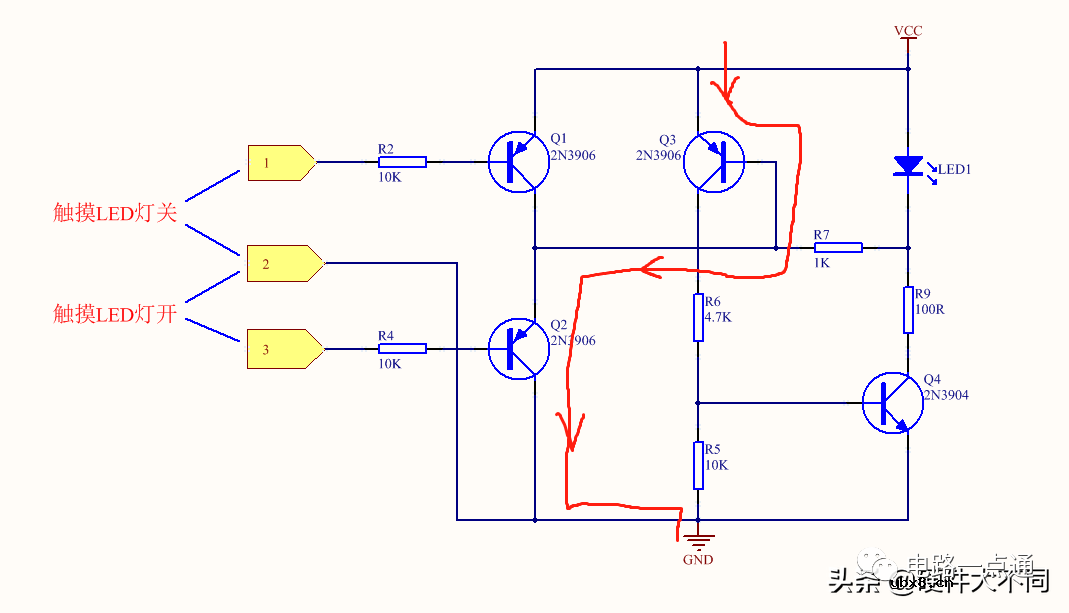

手指触摸时，Q3的基极电流回路

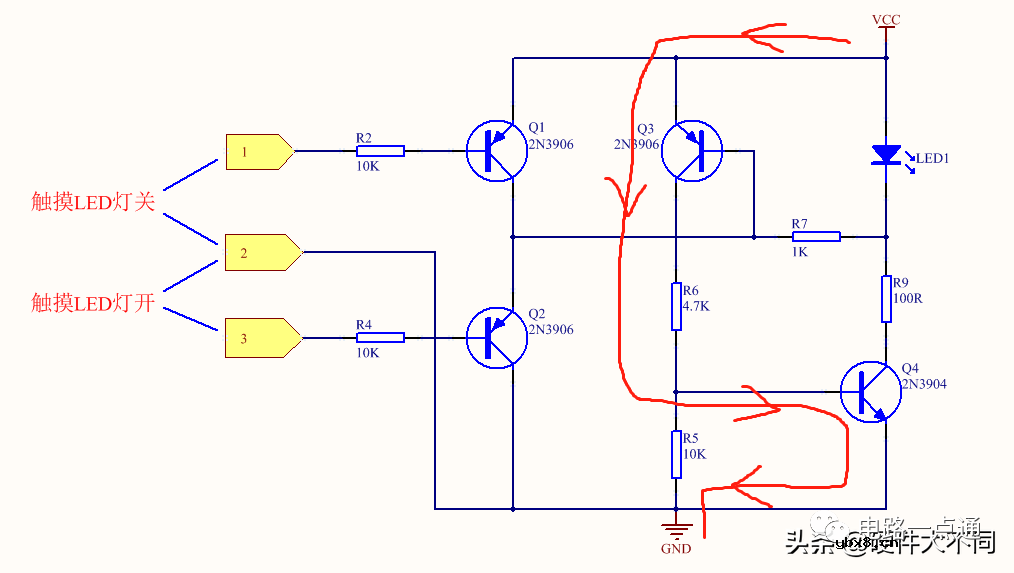

手指触摸时，Q4 的基极电流回路

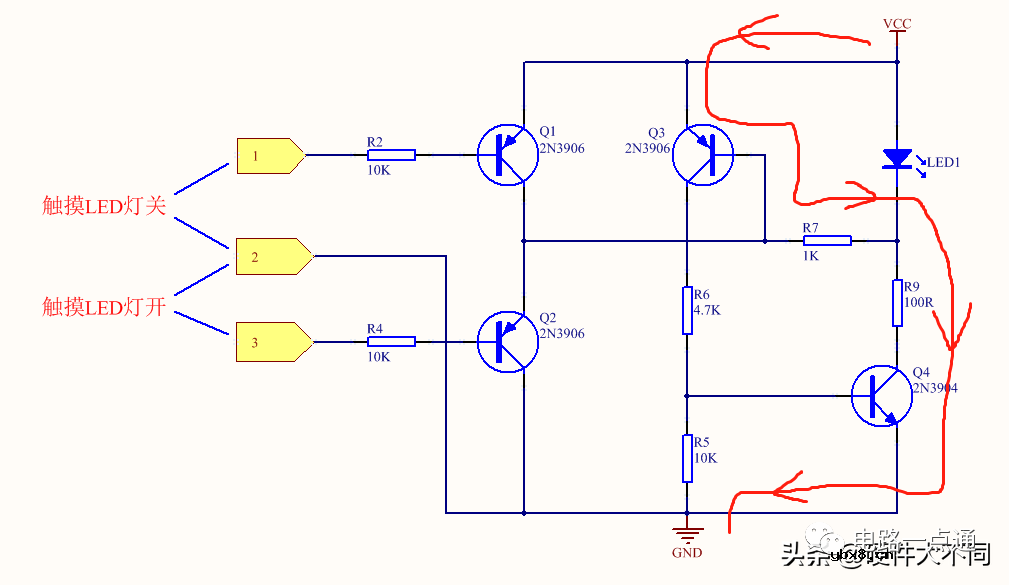

手指移开后Q3的基极电流回路

此时，当触摸金属片1和2时，三极管Q1导通，Q3的基极变为高电平，Q3截止，接着Q4截止，LED会熄灭。

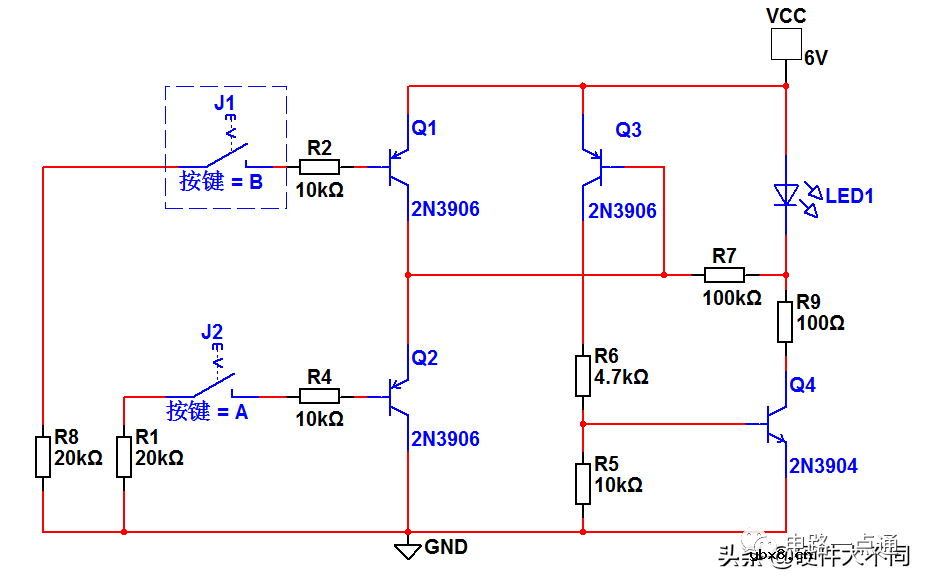

以下是仿真图，用R1和R8分别代替手指按下后的人体电阻值。

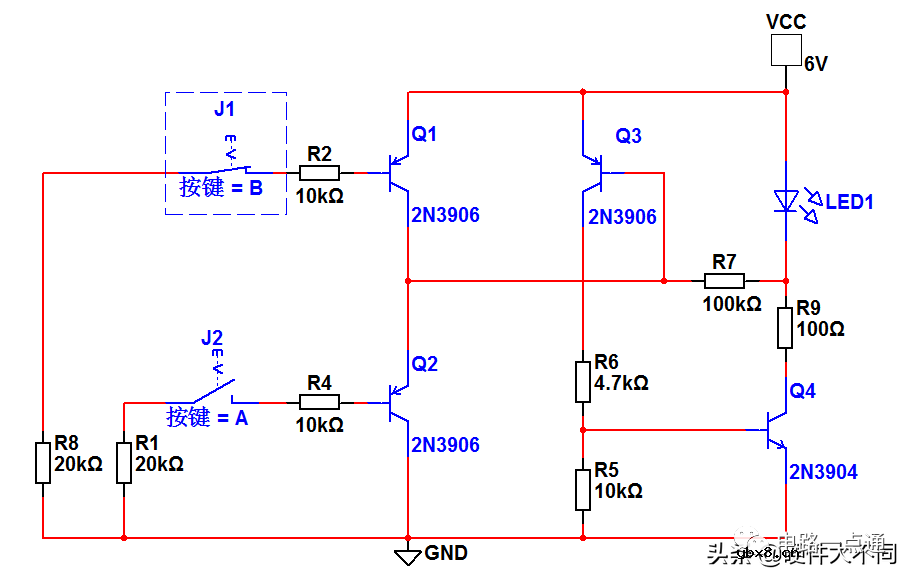

按下开关J2,模拟触摸金属片2和3的状态，如下图，LED灯会点亮

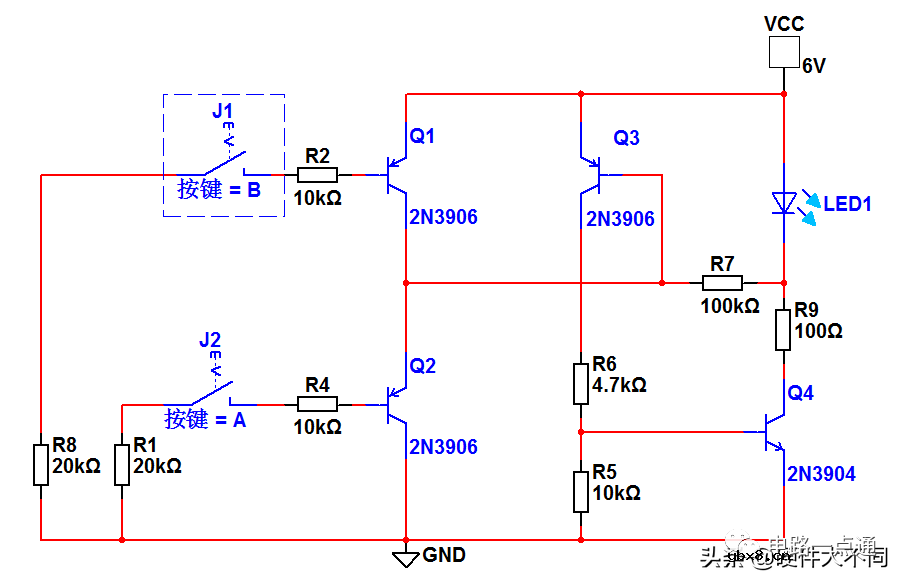

再次断开J2,LED继续保持点亮，如下图

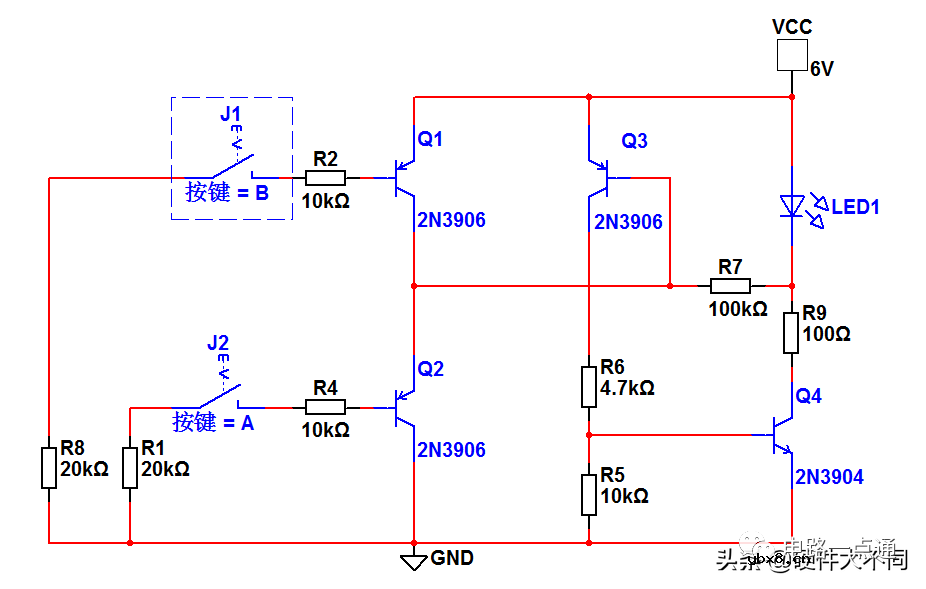

接下来，按下开关J1.模拟触摸金属片1和2的状态, 如下图，LED灯会关闭

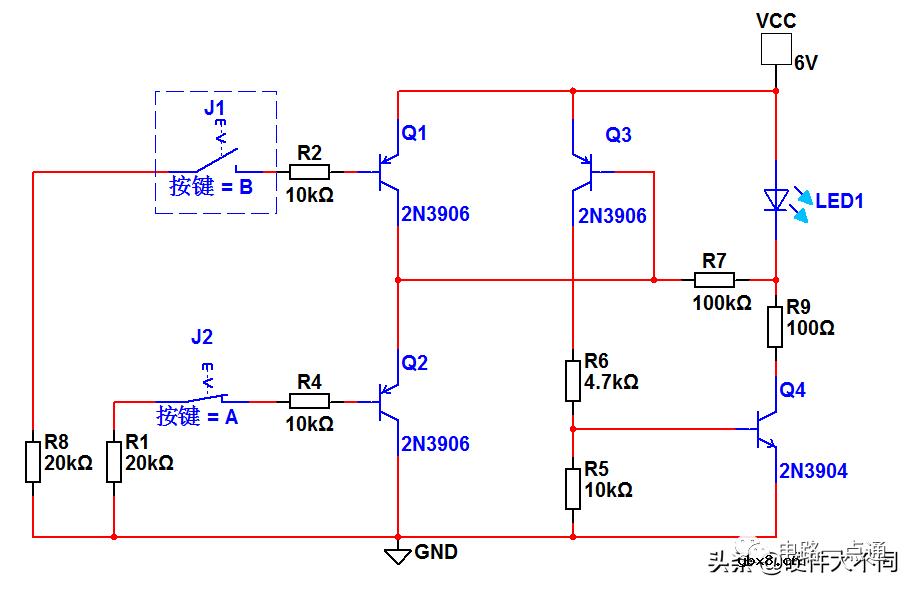

松开开关J1,LED灯继续保持关闭
