谈谈双三极管驱动LED的多谐振荡器

双三极管多谐振荡器是一款应用较广的常见电路形式，但对其原理描述却不多见，应网友之邀现以一款驱动LED的双三极管多谐振荡器为例解答职校同学的相关提问。

附图是一款双三极管多谐振荡器电路原理图，就最近有人问及其工作原理以及电容器的充放电途径，现以附图为例简答之。

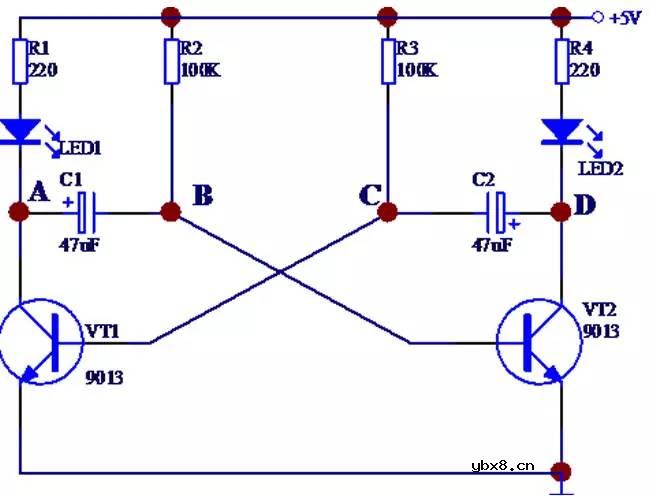

附图 多谐振荡器原理图

工作原理加电，由于电路参数的不可能完全一致，必然存在一些差异，导致两只三极管中其中的一只导通程度高于另外一只三极管。

假设VT1导通程度高于VT2，VT1的集电极电流大于VT2的集电极电流，则通过C1反馈导致VT2的基极电位B点电位变低，基极电流变小，加速VT2的集电极电流变小，D点电位升高，从而导致C点电位升VT1的基极电位C点电位升高。

C点电位升高使VT1基极电流增大，集电极电流增大，如此形成正反馈:使VT1迅速饱和，而VT1饱和其CE结近似于短路,C1端电压突变到接近于零,迫使VT2的基极电位B点电位瞬间下降到接近0,于是VT2可靠截止。

随着VT1饱和，C1的放电基本完成，其端电压近似为0，因为此时A点电位近似为0，C1通过R2缓慢充电使B点电位缓慢上升，当B点电位上升到0.5V以上时，VT2的基极开始有电流流过，其集电极电流开始形成，随着C1充电的进行，其端电压开始不断增高，B点电位不断上升，VT2的基极电位不断上升，基极电流不断增大，集电极电流进一步增大，其集电极电流增大导致D点电位不断下降，D点电位下降导致C点电位下降，三极管VT1的基极电位开始下降，其基极电流开始减小，基极电流变小导致其集电极电流变小，VT1退出饱和，A点电位开始升高迫使B点对地电位进一步升高，B点电位的升高又进一步增大了VT2的基极电流，从而形成一个正反馈导致VT2迅速饱和，而VT2饱和又导致C2端电压发生跳变使C点电位近似为0导致VT1迅速截至，如此循环形成振荡。

有同学提出电容器的充放电问题，现以C1为例简述之：C1的充电是由+5V经R2到B，经电容器C1负极到电容器C1的正极再到A经VT1的CE结到地；C1的放电途径则由+5V经R1，LED到A经电容器C1的正极到电容器C1的负极再到B点，经三极管VT2的BE结到地形成回路。

有同学提出电容器的正负极接法问题，附图为正确的接法！如果R1值较大，电源电压不高，对调电容器的极性电路仍然会正常工作。

在极性不确定电路中电解电容器的极性问题大家可以这样设置：尽可能使电解电容器工作在反向电流较小的状态！附图电路中+5V-R2-B-C1负极-C1正极-A-VT1的CE结-地回路电流相对于+5V-R1-LED1-A-C1正极-C1负极-B-VT2的BE结-地回路电流要小的多，所以，附图接法较为可靠。

关于振荡周期.振荡周期: T=T1+T2=0.7(R2*C1+R3*C2)=1.4R*C因为电容器的放电时间远小于充电时间，而且是在另外一个电容器的充电时间段内完成的放电，所以没有影响振荡周期（充放电时间的定义是以具体的电路图为准，也可以将放电时间与充电时间的定义进行交换，不影响具体电路的分析，例如，我们在附图电路中对C1充放电的定义可以将+5V-R1-LED-A-C1正极-C1负极-B-VT2的BE结-地回路定义为充电回路，另外一个方向定义为放电回路都不影响对电路的分析）。
