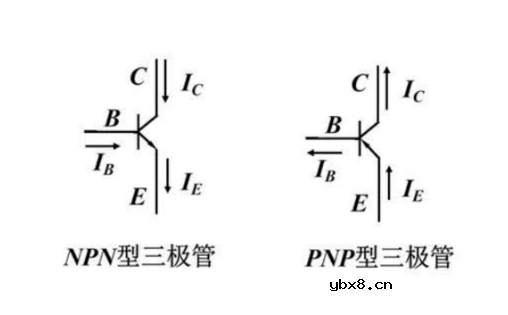

npn和pnp三极管，其中n表示在高纯度硅中加入磷，指取代一些硅原子，并且在电压的刺激下所产生的自由电子进行导电，而p主要是加入硼取代硅，以此来产生大量的空穴利于导电，两者主要电源极性不同外，其他原理都是一样的。

主要区别是电流流向和电压不同：

电流方向

NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC》VB》VE。

PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC《VB《VE。

电压区别

NPN基极高电压，集电极与发射极短路。低电压，集电极与发射极开路。也就是不工作。

PNP基极高电压。集电极与发射极开路，也就是不工作。如果基极加低电位，集电极与发射极短路。

1. PNP管子是发射极流入后从基极和集电极流出，NPN管子是基极和集电极流入从发射极流出。

2. PNP管子工作在放大区时电压是，Ue》Ub》Uc，NPN管子工作在放大区时电压时Uc》Ub》Ue。

3. PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。NPN则相反。

4. PNP管子：发射极电流 = 集电极电流 + 基极电流

5. NPN管子：集电极电流 = 发射极电流 + 基极电流
