钳位电路介绍_钳位电路的应用

钳位电路（clamping circuit） 是将脉冲信号的某一部分固定在指定电压值上，并保持原波形形状不变的电路。钳位电路经常用于各种显示设备中。在示波器和雷达显示器中用钳位电路使扫描信号的直流分量得到恢复，以解决扫描速度改变时所引起的屏幕上图像位置移动问题。在电视系统中用钳位电路使全电视信号的同步脉冲顶端保持在固定的电压上，以克服由于失去直流分量或干扰等原因造成的电平波动，从而实现电视同步信号的分离。

钳位电路的应用

钳位器可以将直流电压加到交流信号的电压上。钳位器有时又称为直流重置器（DCrestorer）。图1显示的二极管钳位器，可将正直流值加入输出的波形。此电路的运作是由输入电压的第一个负半周开始。当输入电压开始进入负半周期，二极管成为正向偏压，使电容器充电到接近输入电压的峰值（-0.7V），如图1（a）所示。在刚越过负半周的峰值后，二极管就成为反向偏压。这是因为电容器会将二极管的阴极维持在-0.7V的电压。电容器只能通过高阻抗值的放电。因此，由前一个负半周峰值到下一个负半周峰值期间，电容器只会释放很少的电量。释放的电量当然是由RL的阻抗值决定。若要有良好的钳位效果，RC的时间常数最少必须是输入电压周期的十倍。

图1 正向钳位器工作原理

钳位器的作用，就是使电容器电压维持在输入电压的峰值减去二极管电压降。电容器屯压基本上可视为与输入电压串联的一个电池。RL电容器的电压会与输入电压重叠相加，如图1（b）所示。如果将二极管反接，就会有一个负直流电压与输入电压相加，产生如图2所示的输出电压波形。

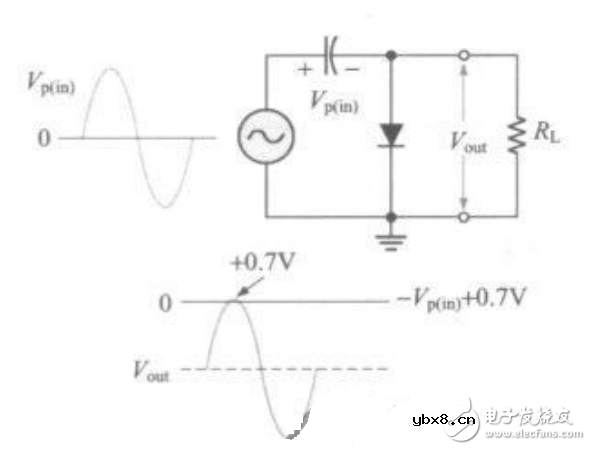

图2 负向钳位器

钳位器电路通常应用于电视机，作为直流电压重置器。接收到的合成视频信号，通常是通过电容器耦合到放大器，因此会将信号中的直流部分滤除掉，造成黑白参考幅值和遮没幅值的丧失。在将信号送入影像管之前，必须恢复这些参考幅值。

VDC≈（1一1/2fRLC））×Vp（rect）
