14位125MSPS四通道ADC电路图（通过后端数字求和增强SNR性能）

　　电路功能与优势

　　图1所示电路是14位、125 MSPS四通道ADC系统的简化图，该电路使用后端数字求和将信噪比（SNR）从单通道ADC的 74 dBFS提升到四通道ADC的78.5 dBFS。这项技术特别适合要求高SNR（如超声和雷达）的应用，并且利用了现代高性能、低功耗、四通道流水线式ADC。

　　该电路使用了非相关噪声源在方和根（rss）基础上相加，而信号电压在线性基础上相加的基本原理。

　　图1. 四个并联ADC求和得到更高SNR的基本框图

　　电路描述

　　每个ADC的输入由信号项（VS）和噪声项（VN）组成。将四个噪声电压源求和可得到总电压 VT， 它是四个信号电压加上四个噪声电压方和根的线性和，例如：

　　图1所示电路集成无源接收器前端，由四个模拟输入通道组成，采用器件为14位、125 MSPS四通道模数转换器 AD9253 。

　　该电路接受单端输入，并通过双平衡配置中两个阻抗比为 1:1的宽带宽（3GHz） M/A-COM ETC1-1-13巴伦将输入转换为差分信号，如图2所示。

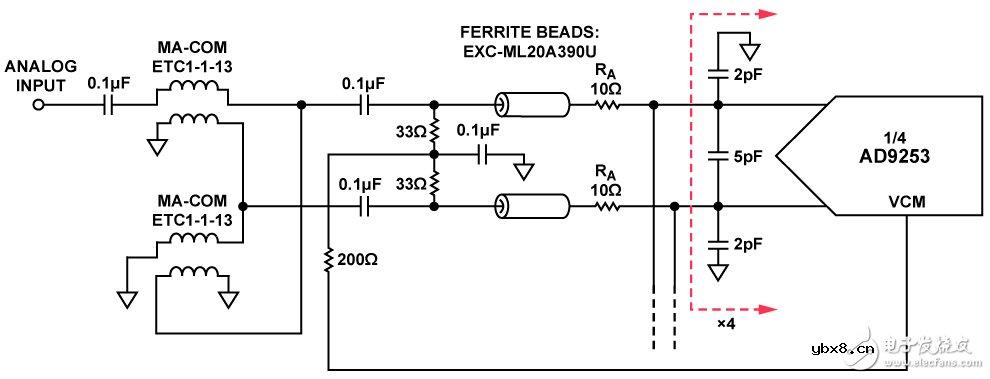

　　图2. 输入模拟求和网络

　　所有四个ADC输入均在巴伦配置的次级侧相连。电路中无增益，每个模拟输入对都有简单滤波功能，减少可能反馈至邻近ADC通道的残余反冲信号。
