一个元件制作的数显温度计电路

这里介绍一个只用一个元件的（电源除外）的数显温度计的制作。它虽然非常简单，但其性能与一般的温度计比却毫不逊色，最特别的是可直接读出数字量的温度值，非常直观。下面我们介绍它的制作过程。

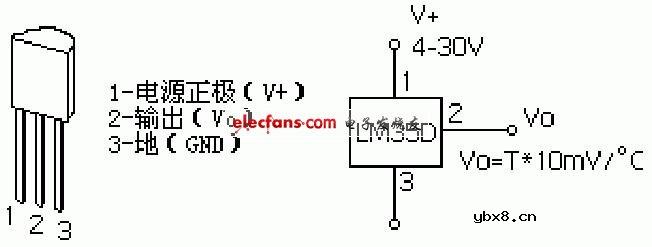

在动手之前，你必需准备一块数字式万用表或数字电压表。如果没有，你可参照这里自制一个数字电压表。如果你只有指针试的万用表，也没关系，只要有一个1V电压档，也可用来制作温度计，只是此时的温度显示为指针式。前面我们提到的只有一个元件的温度计，这个元件就是我们要介绍的集成温度传感器LM35D。它是把测温传感器与放大电路做在一个硅片上，形成一个集成温度传感器（见图1）。

LM35D是一种输出电压与摄氏温度成正比例的温度传感器，其灵敏度为10mV/℃；工作温度范围为0℃-100℃；工作电压为4-30V；精度为±1℃。最大线性误差为±0.5℃；静态电流为80uA。该器件如塑封三极管（TO-92）。

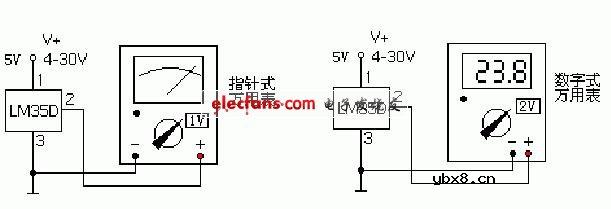

该温度传感器最大的特点是是使用时无需外围元件，也无需调试和较正（标定），只要外接一个1V的表头（如指针式或数字式的万用表），就成为一个测温仪（见图2）。

按图2接好线后，你可以测试一下开水沸腾的温度是否为100，（注意参考大气压力）。也可测试室温，并用水银或酒精温度计比较一下。
到此，这个温度计就做好了，怎么样，简单吧。还不做个试试？本人就用这个方法（自己另加了一个数字电压表），做了一个放在自家的冰箱里，爽极了。


测温探头的制作

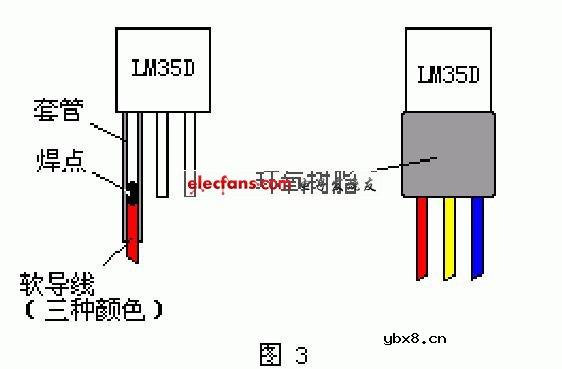

按图3做一个测温头。用200mm长的软导线（3种颜色）分别焊三个引脚，外用双组份环氧树脂固定（这样可以测液体温度）。
