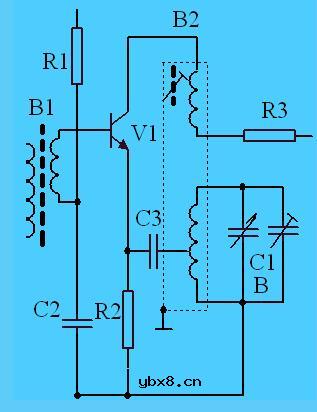

本机振荡电路: V1是变频管，它兼有振荡、混频两种作用。本机振荡电路由振荡变压器（简称中振）B2、可变电容器C1b构成变压器反馈式振荡器，振荡频率主要决定于L4、C1b，本机振荡信号通过C2、C3接在V1基极—发射极之间，自激振荡信号由反馈线圈L3耦合给振荡回路，再由C3、C2回送到V1的基极—发射极之间，循环放大，形成振荡。输入调谐信号与本机振荡信号同时加到三极管上，利用三极管的非线性特性，在三极管的集电极将产生两种频率信号的和频、倍频和差频
